110 R-500/R-700
Installation

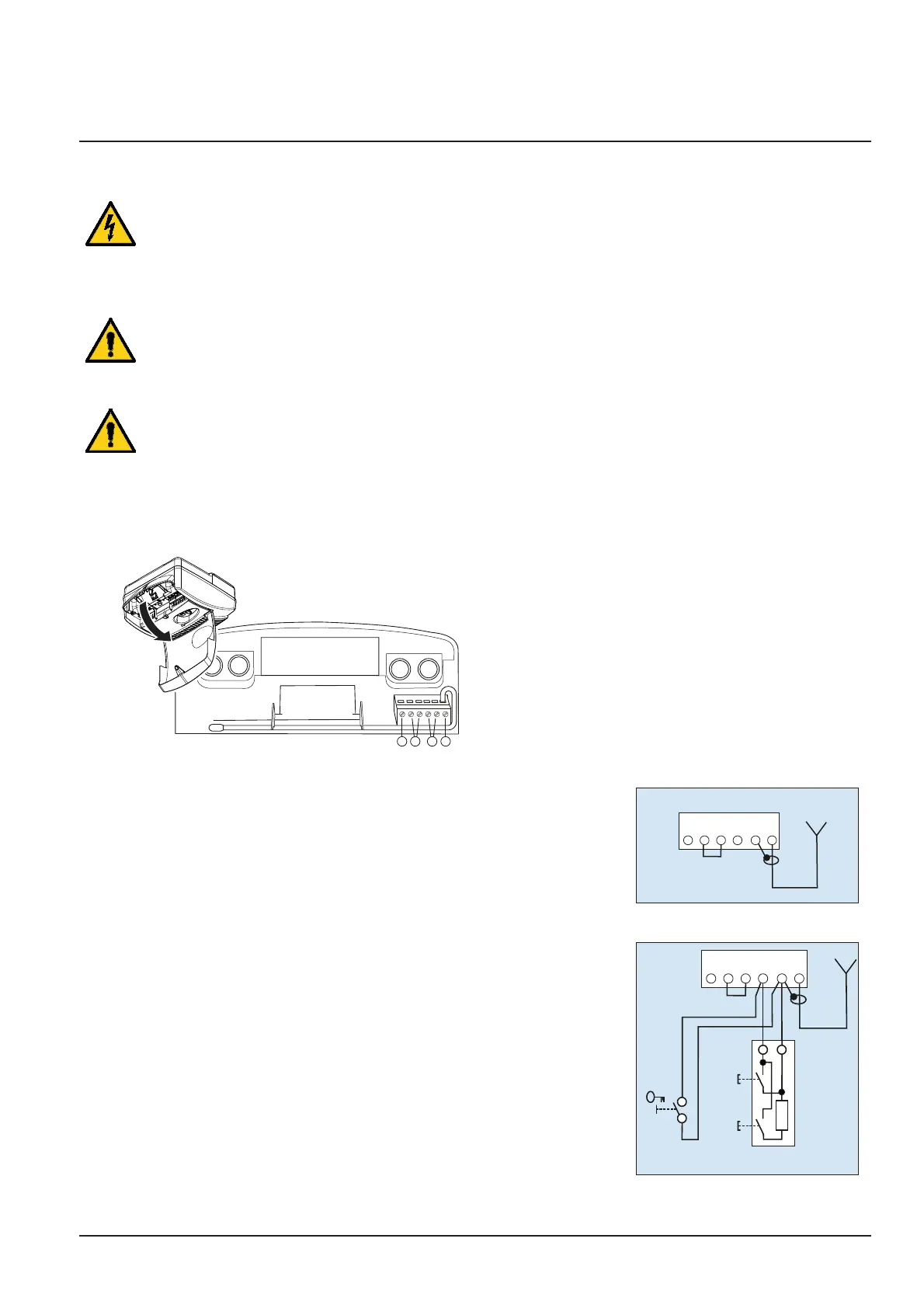

Placering af kablerne til garageportdrevet - tilslutning til lysnettet og styring
Farlig elektrisk spænding:
• Inden du åbner låget, skal du først afbryde strømforsyningen til drevhovedet ved at trække
netstikket ud af stikkontakten.
• Tilslut ikke spændingsførende ledninger. Tilslut kun potentialfrie knapper og relæudgange.
• Luk låget på drevhovedet igen, når du har tilsluttet alle kabler.
Advarsel:
Drevet skal kontrolleres for upåklagelig og sikker funktion (se afsnittet Vedligeholdelse/kontroller),
inden du tager produkt i brug for første gang.
Advarsel:
Fare på grund af optisk stråling!
Når man ser længere ind i en LED fra en kort afstand, kan der opstå optisk blænding. Derefter er
synsstyrken midlertidigt stærkt reduceret, hvilket kan medføre alvorlig personskade eller død.
Se aldrig direkte ind i en LED.
H G
F
E
1. Ekstern antenne
Før antennen gennem udsparingen i huset opad.
Ved anvendelse af en ekstern antenne skal afskærmningen placeres på
klemme (F), som er anbragt i højre side ved siden af antennetilslutningen.
E - Antennetilslutning
H G F E
2. Ekstern impulsgiver
F - Tilslutning til ekstern impulsgiver (tilbehør, f.eks. nøgleafbryder eller
kodeknap)
H G F E
R081
