61
Installatie
R-500/R-700

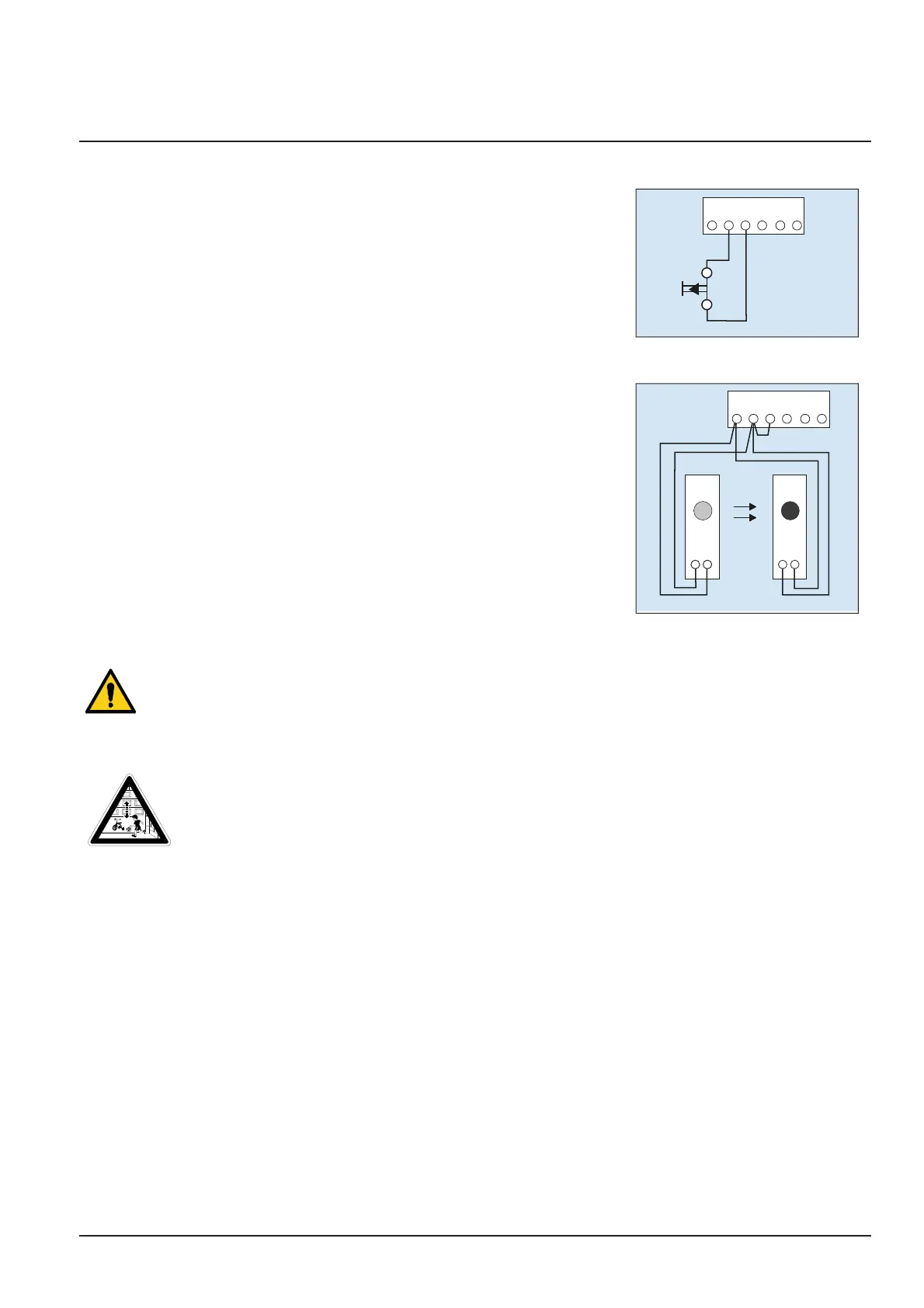

3. Ingang STOP A
Via deze ingang wordt de aandrijving gestopt respectievelijk de start
onderdrukt.
G - Aansluiting voor klinketcontact (accessoires) of noodstop.
H G F E
4. Ingang STOP B
G // H - Aansluiting lichtslot LS2 (bij gebruik van een ander lichtslot
ontneemt u de aansluitposities uit de handleiding van het lichtslot)
H G F E
1 2
LS 2
1 2
LS 2
1 2
LS 2
1 2
LS 2
1 2
Impulsgever en externe veiligheidsmechanismen
Bij hogere eisen aan persoonlijke bescherming adviseren we naast interne krachtbegrenzing van de
aandrijving een lichtslot te installeren. Meer informatie over accessoires leest u in onze documentatie.
Vraag het na bij uw vakman.
Waarschuwingssticker
WARNUNG: Automatisches Tor - Nicht im Bewegungsbereich des
Tores aufhalten, da sich das Tor unerwartet in Bewegung setzen kann!
WARNING: Automatic door - The door may operate unexpectedly,
therefore do not allow anything/anyone to stay in the path of the door!
Breng de sticker goed zichtbaar aan op de binnenzijde van de garagedeur.
Aandrijving demonteren
1. Trek de lichtnetstekker eruit en maak alle steekverbindingen los.
2. Maak de steekverbindingen van de garagedeur en de aandrijving los. Zet de garagedeur goed vast.
3. Volg de afbeeldingen op de A3-montageposter, maar ga in omgekeerde volgorde te werk.
