2.Instaleelprotectordefresas.Alineelasranuras
deambosladosdelprotectoreinsertelas
jacionesantesdeapretarlas.
Importante:Asegúresedequeeldeector
detierraestáentrelacarcasademontajedel
motoryelprotectordefresas.

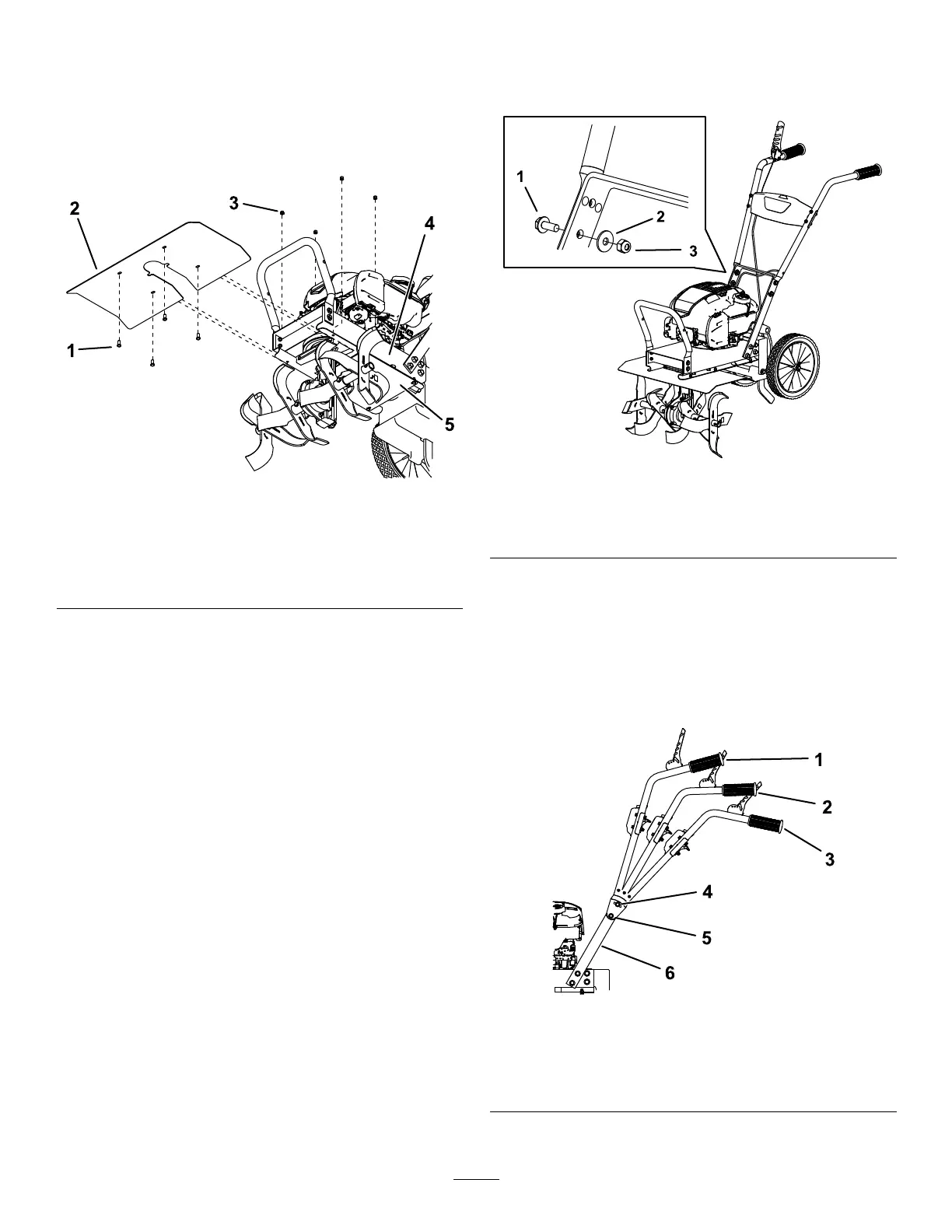

g356256
Figura4
1.Perno–M6(4)4.Carcasademontajedel
motor
2.Protectordefresas5.Deectordetierra
3.Contratuerca—M6(4)
3.Instalelasfresasenlaposicióndeseada;
consulteModicacióndelaanchuradetrabajo
(página12).
4.Instaleelmanillarsuperiorenelsoporteinferior.
Nota:Instalelospernosconlacabezahacia
fuera.
g356424
Figura5
1.Perno—M8x20mm(2)
3.Contratuerca–M82
2.Arandela–M8(2)
5.Gireelmanillaralaposicióndeseadaeinstale
lasjacionessuperiores.
Nota:Utiliceeloriciodelanteroparala
posiciónmásalta;utiliceeloriciotraseropara
laposiciónmásbaja.Instalelospernosconla
cabezaorientadahaciafuera,comosemuestra
enlaFigura7.
g356255
Figura6
1.Posiciónalta4.Pernosuperior
2.Posiciónmedia
5.Pernoinferior
3.Posiciónbaja
6.Soporteinferior
7
