Entretiendusystème
d'entraînement
Déposeetreposedesroues
Périodicitédesentretiens:Toutesles25
heures—Graissezl'arbre
intermédiaire.
Déposezetposezlesrouescommemontré.
g337013

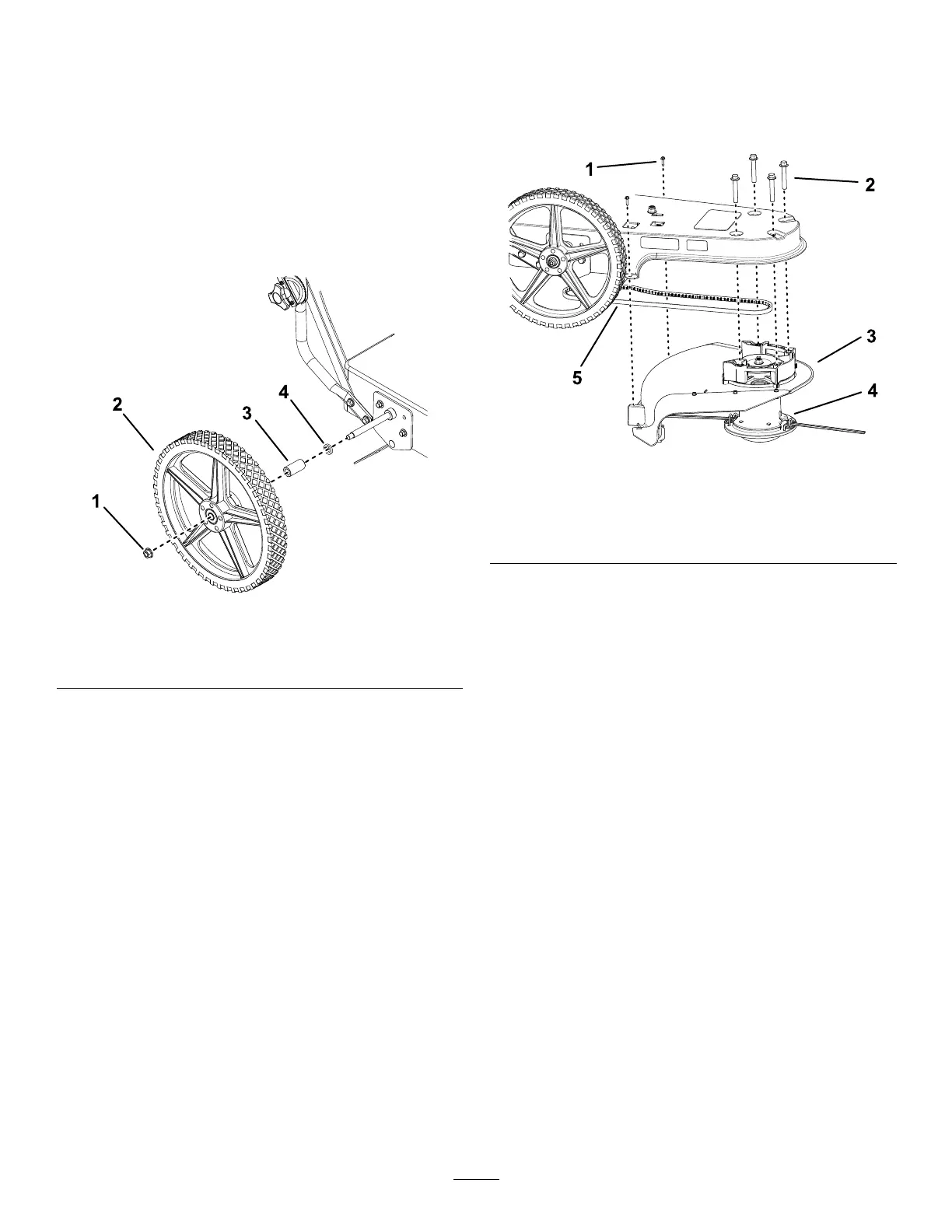

Figure18
1.Écroudefusée
3.Entretoise
2.Roue
4.Rondellefrein
Remplacementdela
courroied'entraînement
1.Retirezles2xationsquimaintiennentle
déecteursurlecarterdelatondeuse.
g337959
Figure19
1.Fixationarrière(2)
4.Têtedecoupe
2.Fixationavant(4)
5.Courroied'entraînement
3.Déecteur
2.Retirezles4xationsquimaintiennentl'avant
dudéecteuretlatêtedecoupesurlecarter
delatondeuse.
3.Soulevezl'avantducarterdelatondeuse,
desserrezleboulondexationsurlapoulie
d'entraînementetdéposezlapoulietrapézoïdale
dusupportdelapouliedetension.
Important:Nepliezpaslesguides-
courroies.
