Pase la correa nueva alrededor de las poleas del
motor y del cortac&ped (Figura 62).
Usando una herramienta para la retirada de muelles
_ieza Toro N ° 92-5771), instale el muelle tensor
sobre el gancho de la carcasa y tense la polea tensora
y la correa (Figura 61 y Figura 62).
Cbmo instalar el cortacdsped
1. Aparque la mfiquina en una superficie nivelada y
desengrane el mando de control de las cuchillas.
,
Mueva las palancas de control de movimiento hacia
fuera a la posici6n de aparcar, pare el motor, retire
la llave y espere a que se detengan todas las piezas
en movimiento antes de abandonar el puesto del
operador.
3. Deslice el cortac&ped debajo de la miquina.
4. Baje la palanca de ajuste de la altura de corte a la
posici6n mils baja.
5. Eleve la parte trasera de la carcasa de corte y coloque
las plefinas de suspensi6n sobre la varilla de elevaci6n
trasera (Figura 60).
6. Conecte la varilla de soporte delantera a la carcasa de
corte con el pasador y la chaveta (Figura 59).
7. Instale la correa del cortac&ped sobre la polea
del motor; consulte C6mo cambiar la correa del
cortac&ped.
Cambio del deflector de hierba
Intervalo de mantenimiento: Cada vez que se
utilice o diariamente--Compruebe
que el deflector de hierba no esti
deteriorado.
Si el hueco de descarga se deja destapado el
cortac&sped podria arrojar objetos hacia el operador
o hacia otras personas y causar lesiones graves.
Tambi_n podria producirse un contacto con la
cuchilla.
No utilice la mfiquina nunca sin tener colocado un
deflector, una tapa de descarga o un sistema de
recogida de hierba.
Compruebe que el deflector de hierba no esti
deteriorado antes de cada uso. Sustituya cualquier pieza
dafiada antes de utilizar la miquina.

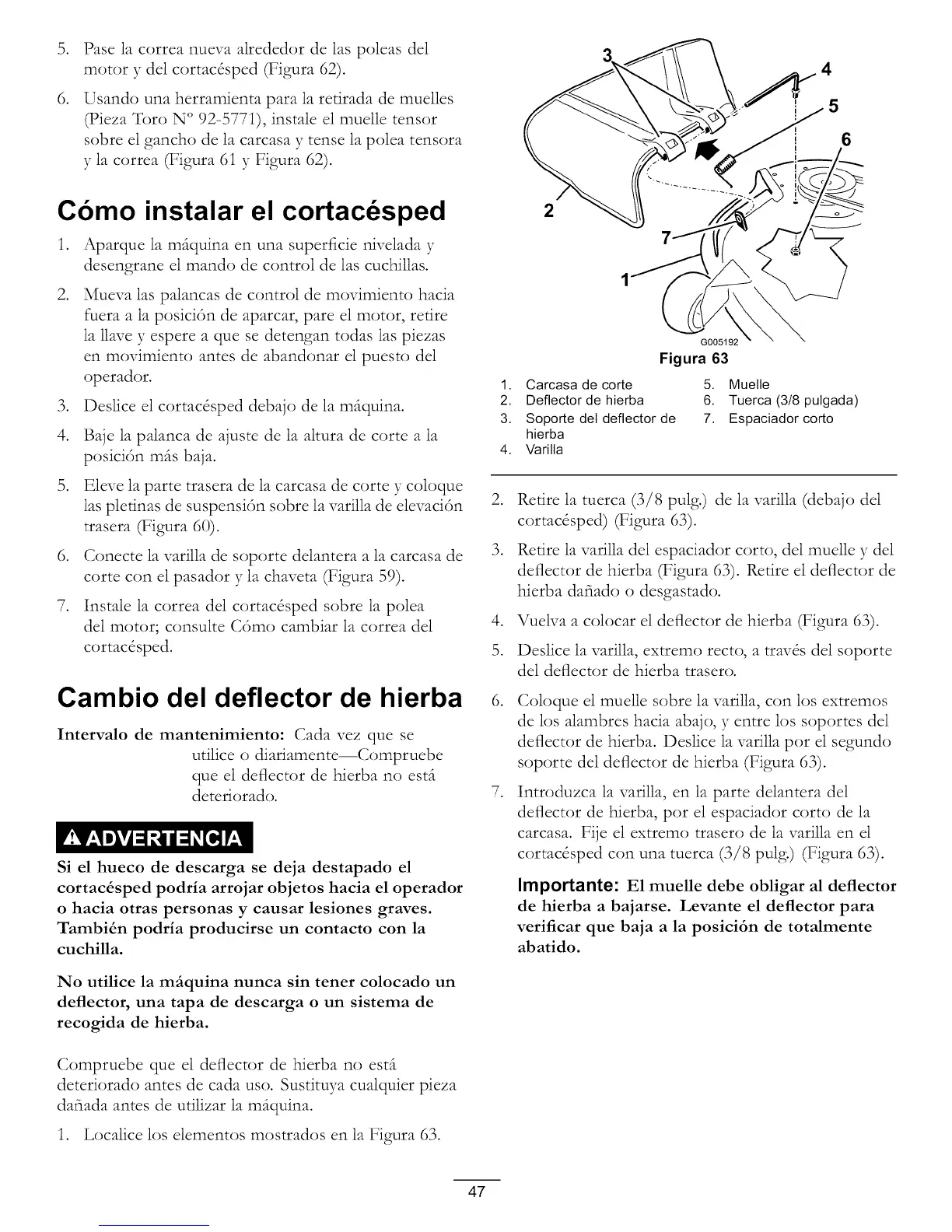

1. Localice los elementos mostrados en la Figura 63.
,
,
,
5.
.
°
4
6
2
G005192
Figura 63
1. Carcasa de corte 5. Muetle
2. Deflector de hierba 6. Tuerca (3/8 pulgada)
3. Soporte del deflector de 7. Espaciador corto
hierba
4. Varilla
Retire la tuerca (3/8 pulg.) de la varilla (debajo del
cortac&ped) (Figura 63).
Retire la varilla del espaciador corto, del muelle y del
deflector de hierba (Figura 63). Retire el deflector de
hierba dahado o desgastado.
Vuelva a colocar el deflector de hierba (Figura 63).
Deslice la varilla, extremo recto, a tray& de1 soporte
del deflector de hierba trasero.
Coloque el muelle sobre la varilla, con los extremos
de los alambres hacia abajo, y entre los soportes del
deflector de hierba. Deslice la varilla pot el segundo
soporte del deflector de hierba (Figura 63).
Introduzca la varilla, en la parte delantera del
deflector de hierba, pot el espaciador corto de la
carcasa. Fije el extremo trasero de la varilla en el
cortac&ped con una tuerca (3/8 pulg.) (Figura 63).
Importante: E1 muelle debe obligar al deflector
de hierba a bajarse. Levante el deflector para
verificar que baja a la posici6n de totalmente
abatido.
47
