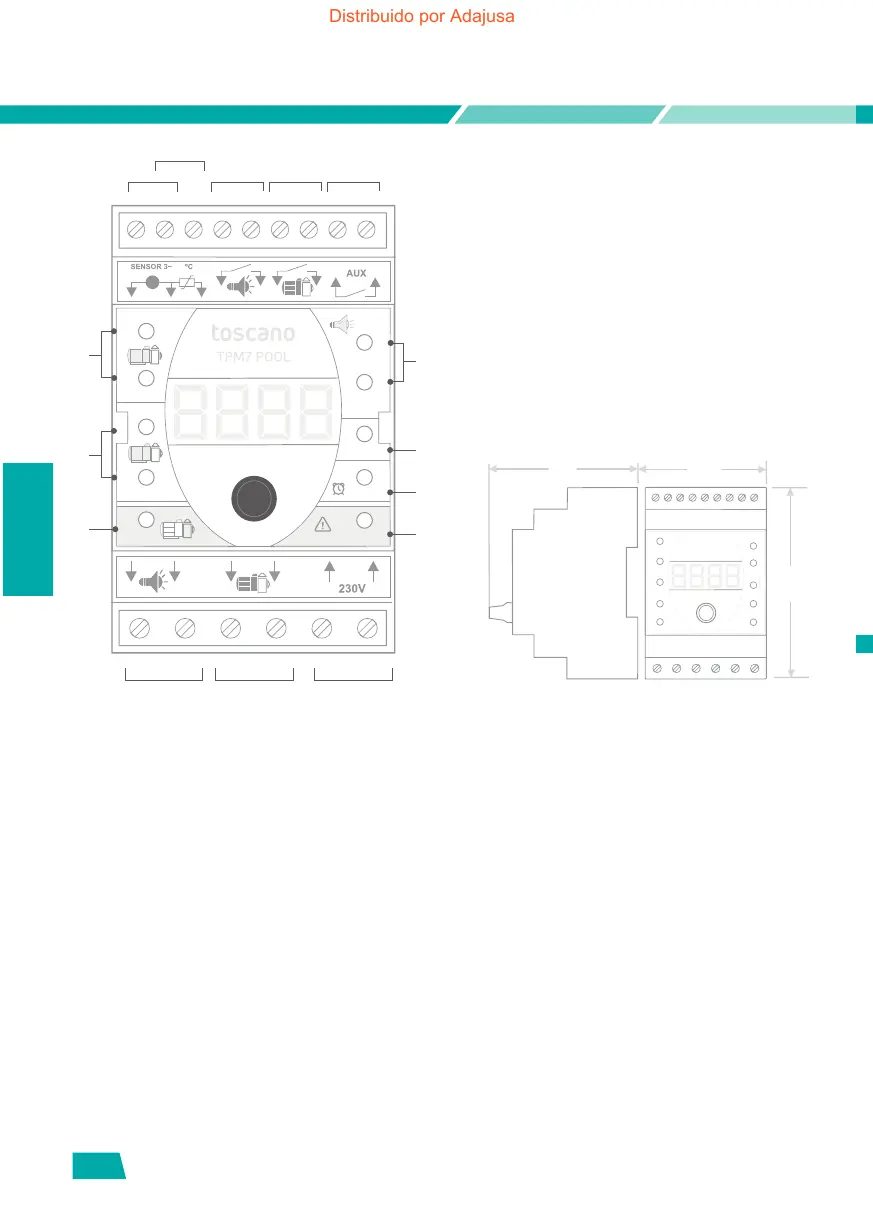

1. DESCRIPTIF FAÇADE
ON
OFF
ON
OFF
ON
OFF
AUX
push to
reset
push>4s
man
1
2
A
B
C
D E
2
3
4
5
1
F G H
7
6
Bornes de raccordement
A. Entrée du transformateur de courant
(In>14A)
B. Entrée relai pour pompe de chaleur et
/ou capteur de température ambiante
C. Entrée contrôle éclairage
D. Entrée contrôle de l’épurateur
E. Sortie relai auxiliaire (libre potentiel)
F. Branchement transformateur des
projecteurs
G. Branchement de l’épurateur
H. Entrée alimentation
91
73
mm
mm
53
mm
Témoins lumineux
1. Programme d’éclairage (ON/OFF)
2. Sortie auxiliaire
3. Heure actuelle
4. Alarme / Réglage
5. Programme de ltrage 1 (ON/OFF)
6. Programme de ltrage 2 (ON/OFF)
7. Épurateur en marche
