toscano TPM7-POOL - Disposición Frontal

2
ESPAÑOL ( ES )

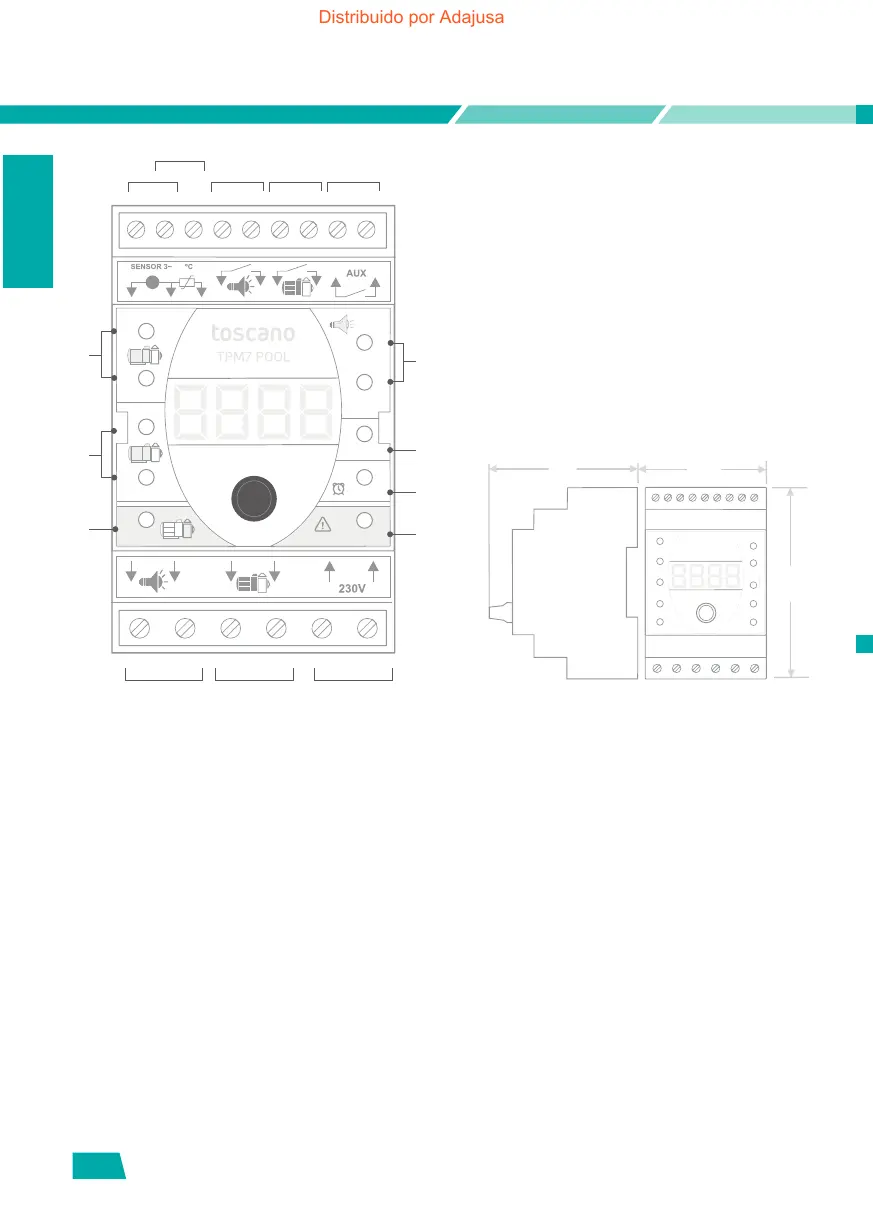

1. DISPOSICIÓN FRONTAL
ON
OFF
ON
OFF
ON
OFF
AUX
push to
reset
push>4s
man
1
2
A
B
C
D E
2
3
4
5
1
F G H
7
6
Bornas de conexionado
A. Entrada transformador (In>14A)
B. Entrada relé de bomba de calor y/o
sonda de temperatura ambiente
C. Entrada de control de iluminación
D. Entrada de control de la depuradora
E. Salida del relé auxiliar (libre potencial)
F. Conexión transformador focos
G. Conexión de la depuradora
H. Entrada de alimentación
91
73
mm
mm
53
mm
Pilotos
1. Programa de iluminación (ON/OFF)
2. Salida auxiliar
3. Hora actual
4. Alarma / Calibración
5. Programa de ltrado 1 (ON/OFF)
6. Programa de ltrado 2 (ON/OFF)
7. Bomba en marcha
