toscano TPM7-POOL - Produkt Überblick

DEUTSCH ( DE )
32

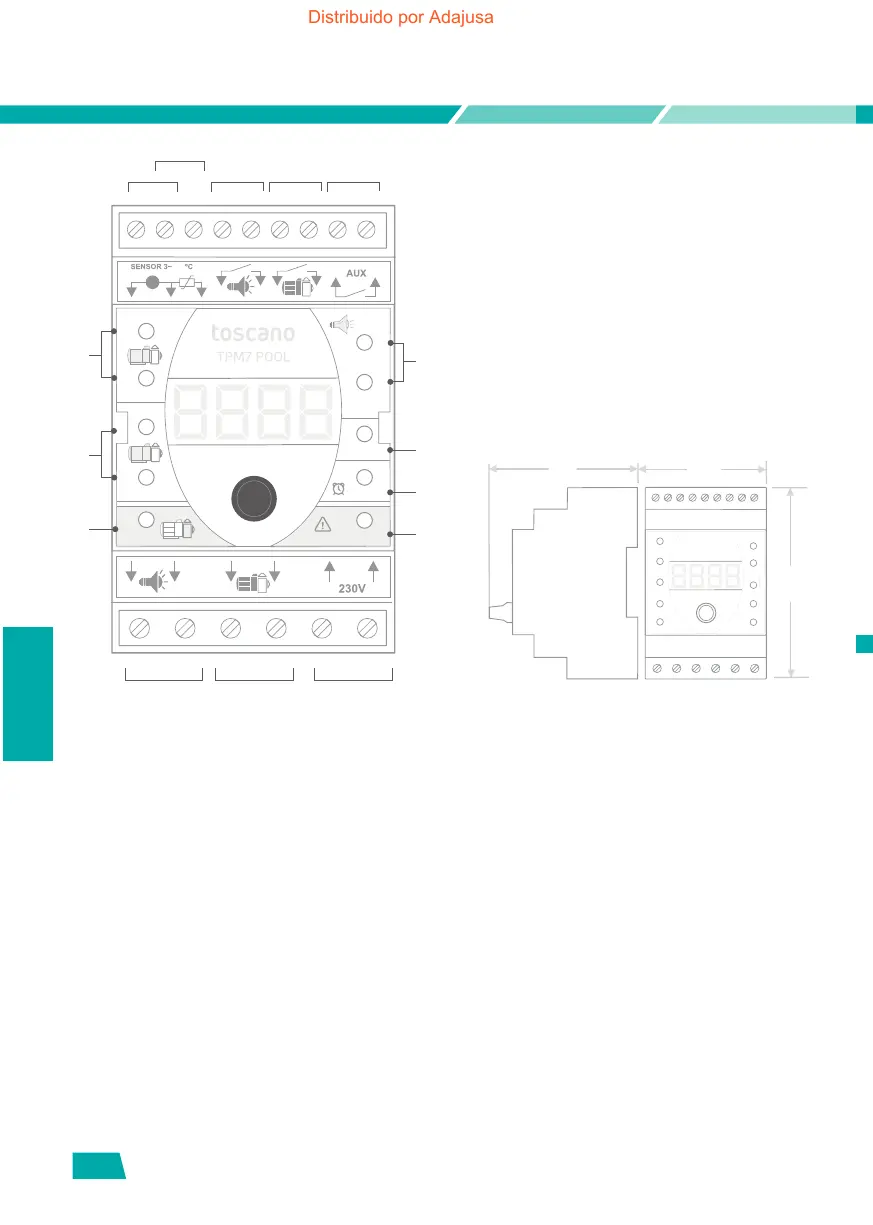

1. PRODUKT ÜBERBLICK
ON
OFF
ON
OFF
ON
OFF
AUX
push to
reset
push>4s
man
1
2
A
B
C
D E
2
3
4
5
1
F G H
7
6
Anschlussklemmen
A. Stromwandlereingang (In>14A)
B. Eingang für Relais der Wärmepumpe
und/oder Umgebungstemperatursensor
C. Eingang Beleuchtungssteuerung
D. Eingang Pumpensteuerung
E. Potentialfreier Ausgang
F. Transformator verbindung der
Scheinwerfer
G. Pumpenverbindung
H. Stromversorgung
91
73
mm
mm
53
mm
Piloten
1. Beleuchtungsprogramm (ON/OFF)
2. Hilfsausgang
3. Aktuelle Uhrzeit
4. Alarm / Kalibrierung
5. Filterprogramm 1 (ON/OFF)
6. Filterprogramm 2 (ON/OFF)
7. Pumpe in Betrieb
