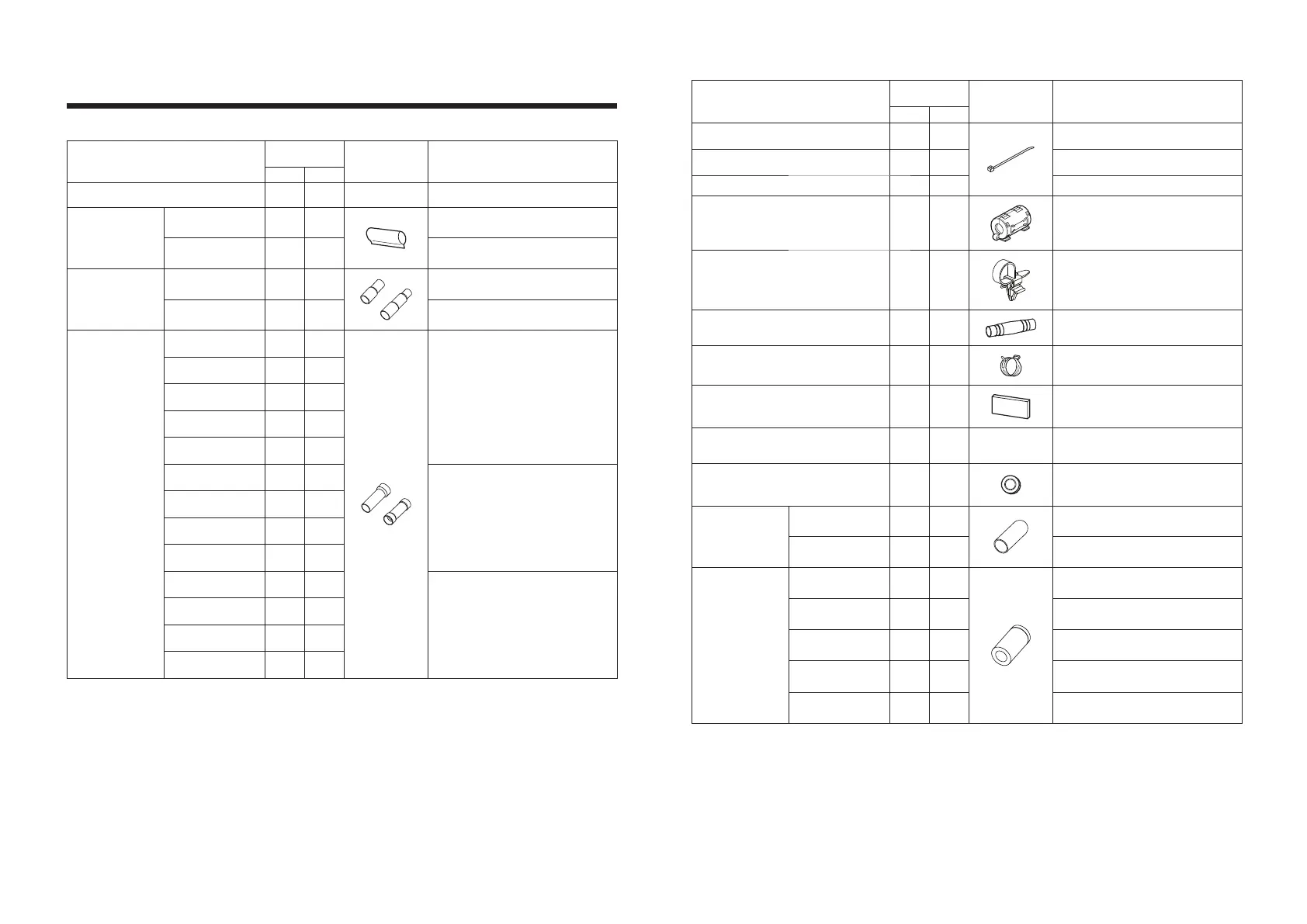

Pièces annexes et Pièces à se procurer localement
Pièces annexes
Nom de la pièce
Quantité
RBM-Y0611
Forme Emploi
F4PUL F6PUL
Manuel d’installation 1 1 Ce manuel Ce manuel est pour l'installateur.
Conduite calorifuge
Ø1,9" (Ø48) 4 6
Pour le tuyau de liquide de la connexion de
l'unité intérieure
Ø2,2" (Ø55) 4 6
Pour le tuyau de gaz de la connexion de
l'unité intérieure
Canalisation xée
Ø3/8" - Ø1/4"
(Ø9,5 - Ø6,4)
46
Pour le tuyau de liquide de la connexion de
l'unité intérieure
Ø5/8" - Ø1/2" - Ø3/8"
(Ø15,9 - Ø12,7 - Ø9,5)
46
Pour le tuyau de gaz de la connexion de
l'unité intérieure
Tuyau attaché pour
le tuyau principal
Ø1-1/2" - Ø1-5/8"
(Ø38,1 - Ø41,3)
11
Pour le tuyau d'aspiration de gaz de la
connexion de l'unité extérieure
Ø1-1/2" - Ø1-3/8"
(Ø38,1 - Ø34,9)
11
Ø1-1/2" - Ø1-1/8"
(Ø38,1 - Ø28,6)
11
Ø1-1/2" - Ø7/8"
(Ø38,1 - Ø22,2)
11
Ø1-1/2" - Ø5/8"
(Ø38,1 - Ø15,9)
11
Ø1-1/8" - Ø1-3/8"
(Ø28,6 - Ø34,9)
11
Pour le tuyau de déversement de gaz de la
connexion de l'unité extérieure
Ø1-1/8" - Ø7/8"
(Ø28,6 - Ø22,2)
11
Ø1-1/8" - Ø3/4"
(Ø28,6 - Ø19,1)
11
Ø1-1/8" - Ø1/2"
(Ø28,6 - Ø12,7)
11
Ø7/8" - Ø3/4"
(Ø22,2 - Ø19,1)
11
Pour le tuyau de liquide de la connexion de
l'unité extérieure
Ø7/8" - Ø5/8"
(Ø22,2 - Ø15,9)
11
Ø7/8" - Ø1/2"
(Ø22,2 - Ø12,7)
11
Ø7/8" - Ø3/8"
(Ø22,2 - Ø9,5)
11
Nom de la pièce
Quantité
RBM-Y0611
Forme Emploi
F4PUL F6PUL
Bande de liaison (L11,8" (L300)) 2 2
Pour la xation de l'isolation thermique du
tuyau exible
Bande de liaison (L11,8" (L300)) 22 30
Pour la xation des tubes d'isolation
thermique
Bande de liaison (L3,9" (L100)) 5 7 Pour la xation des ltres de serre-joint
Filtres de serre-joint 5 7
Pour réduire le bruit électrique des
câbles de communication et du câble de
l'interrupteur à otteur de la pompe de
vidange (à se procurer localement)
Serre-câble 5 7
Pour la xation des câbles de
communication de l'unité intérieure
Tuyau exible 1 1
Pour le réglage du centrage du tuyau de
vidange
Collier de serrage 2 2
Pour le raccordement de la conduite de
vidange
Isolant thermique 1 1
Pour la section de connexion du drain
isolant
Rondelle plate (3/8"(M10)) 8 8
M0,4" × Ø1,3"
(M10 × Ø34)
Pour suspendre l'unité
Manchon élastique 1 1
Pour la protection du bord de l'interrupteur
à otteur du port de câble de la pompe de
vidange (à se procurer localement)
Tuyau d'arrêt
Ø3/8" (Ø9,5) 3 5
Pour le tuyau de gaz de la connexion de
l'unité intérieure
Ø5/8" (Ø15,9) 3 5
Pour le tuyau de liquide de la connexion de
l'unité intérieure
Isolant thermique
pour tube d'arrêt
Ø7/8" (Ø22) 3 5
Pour le tuyau de gaz de la connexion de
l'unité intérieure
Ø1,4" (Ø36) 3 5
Pour le tuyau de liquide de la connexion de
l'unité intérieure
Ø1,9" (Ø48) 1 1
Pour le tuyau de liquide de la connexion de
l'unité extérieure
Ø2,2" (Ø55) 1 1
Pour le tuyau de déversement de gaz de la
connexion de l'unité extérieure
Ø2,5" (Ø63) 1 1
Pour le tuyau d'aspiration de gaz de la
connexion de l'unité extérieure
