12

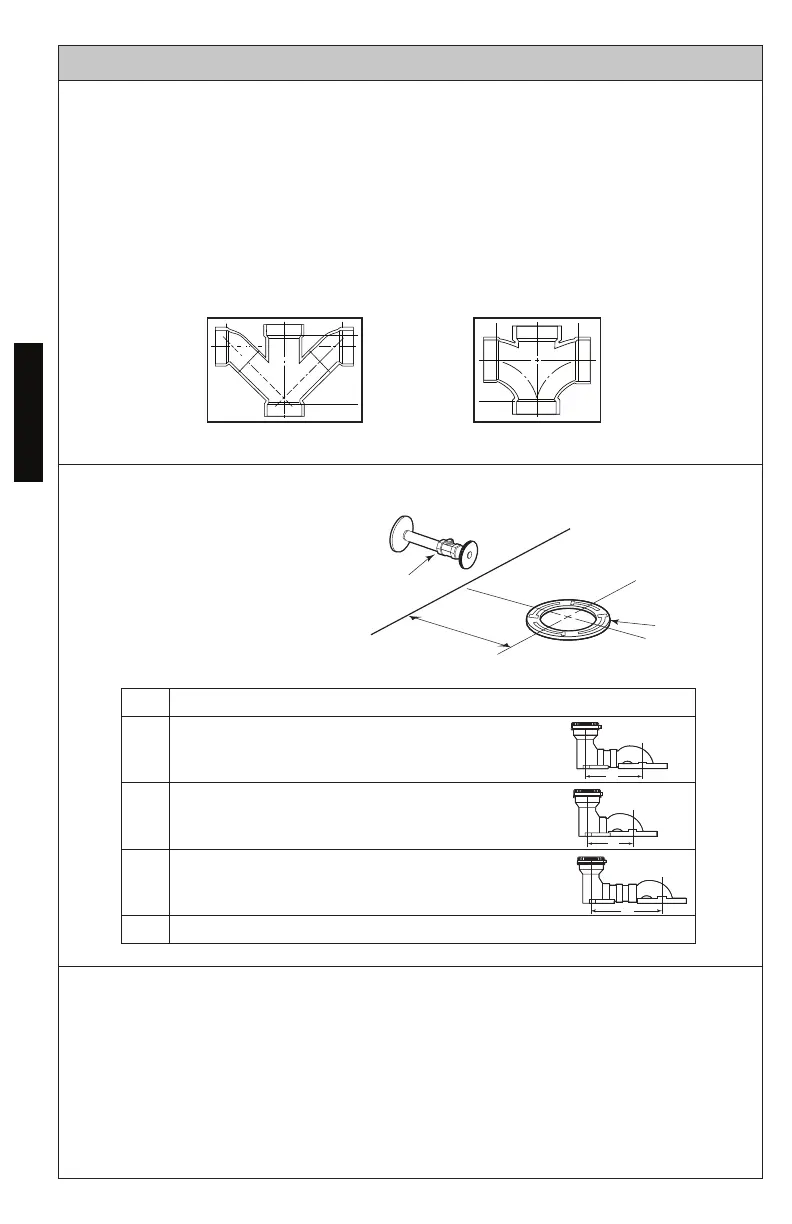

ANTES DE LA INSTALACIÓN
Lea estas instrucciones detenidamente antes de comenzar a trabajar.
Proporcione las instrucciones a los clientes. Estas instrucciones contienen infor-
mación sobre el mantenimiento y la garantía.
Si es necesario, quite el inodoro existente.
A n de que su nuevo inodoro TOTO se adapte correctamente controle las
dimensiones que guran debajo:
1) La distancia entre la
pared suelo acabada
hasta el centro de la
salida del inodoro,
fontanería gruesa “RI”:
Válvula de
Suministro
Pared
"RI"
C/L
Brida del
Suelo
“RI” N° de Pieza de la Conexión de Salida
12”
TSU01W.12R / TSU03W.12R
(se suministra)
10”
TSU01W.10R / TSU03W.10R
(Opcional, se debe adquirir por separado)
14”
TSU01W.14R / TSU03W.14R
(Opcional, se debe adquirir por separado)
12” TSU02W.12 (Se suministra CST794SF/CST794EF)
9"
7
"
11"
Asegúrese de tener la parte de conexión de salida correcta:
¡IMPORTANTE!
Debido a la potente rendimiento de nuestro Ciclón, G-Max, S-Max y la gravedad de
alimentación de agua corriente, no se precisan para las instalaciones de “back-to-
back”. La única forma de instalar estos baños en una situación de “back-to-back“es
cuando las conexiones del desagüe WC incorporar un accesorio estrella. Por favor,
póngase en contacto con su constructor o contratista antes de esta instalación.
Doble Combinación WYE / 1/8 Curva
SÍ
Doble Sanitarias T / Sanitarias Cruz
NO
Extracción inodoro existente (si es necesario)
1) Cierre el suministro de agua
2) Descargue el inodoro, quite el agua restante del tanque y la taza.
3) Conector de agua desconectar.
4) Retire el tanque y la taza.
5) Retire viejo sello de cera y pernos de montaje.
