13
2) Taladre cuatro agujeros de 11/64” aguje-
ros en el suelo en el lugar que se indica
en el Unit Bruto-En a partir de las instruc-
ciones de instalación que se encuentran
en Bruto-En la casilla (ver Ilustración 2).
(5/16 “agujeros son para hormigón/anc-
lajes de piso azulejo).
3) Voltee la conexión de salida de PVC de
tal forma que la parte superior quede mi-
rando hacia abajo. Presione rmenmente
un nuevo sello de cera sobre el encastre
vircular alrededor de la apertura de la
salida. Regrese la conexión de salida a su
posición original y bájela hasta colocarla
sobre la brida del suelo. Con la unidad de-
bidamente alineada, presione firmemente
para el sello de cera (ver Ilustración 3).
PRE CAUCIÓN: No mueva la conexión de
salida una vez que jó el sello de cera.
4) Inserte las arandelas u las tuercas rosca-
das sobre los pernos de montaje y ajuste
con la mano (ver Ilustración 4). Luego
ajuste los pernos con una media vuelta
adicional.
5) Asegure la parte posterior de la conexión
de salida al piso utilizando 4 tornillos y
arandelas.
6) Inserte los pernos en T en las ranuras con
las cabezas hacia abajo y los vástagos
roscados apuntando hacia arriba.
NO TA: Nivele la salida de PVC. No em-
plee demasiada duerza.
Sello de Cera
Ill. 3
Pernos
en T
Tuerca
Arandela
Ranura
Ill. 4
C
2"
B
A
Pared
C/L
Suele
Brida del Suele
Ill. 2

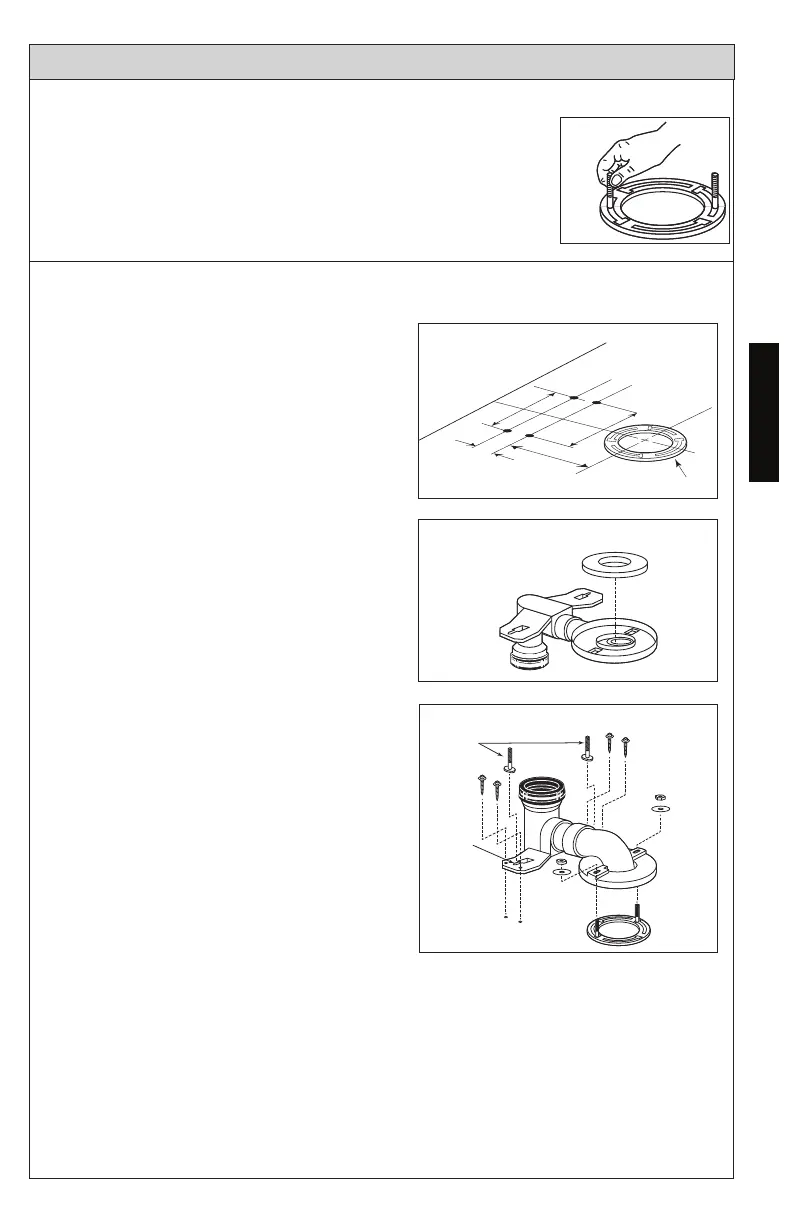

PROCEDIMIENTO DE INSTALACIÓN
1) Limpie la suciedad de la brida del suelo, luego
instale los pernos de montaje en las ranuras de la
brida (ver Ilustración 1). El perno debe insertarse
en la ranura con la cabeza hacia abajo y el vástago
roscado apuntando hacia arriba.
Ill. 1
Instalación de los pernos de montaje
Instalación
de la conexión de la salida
