14

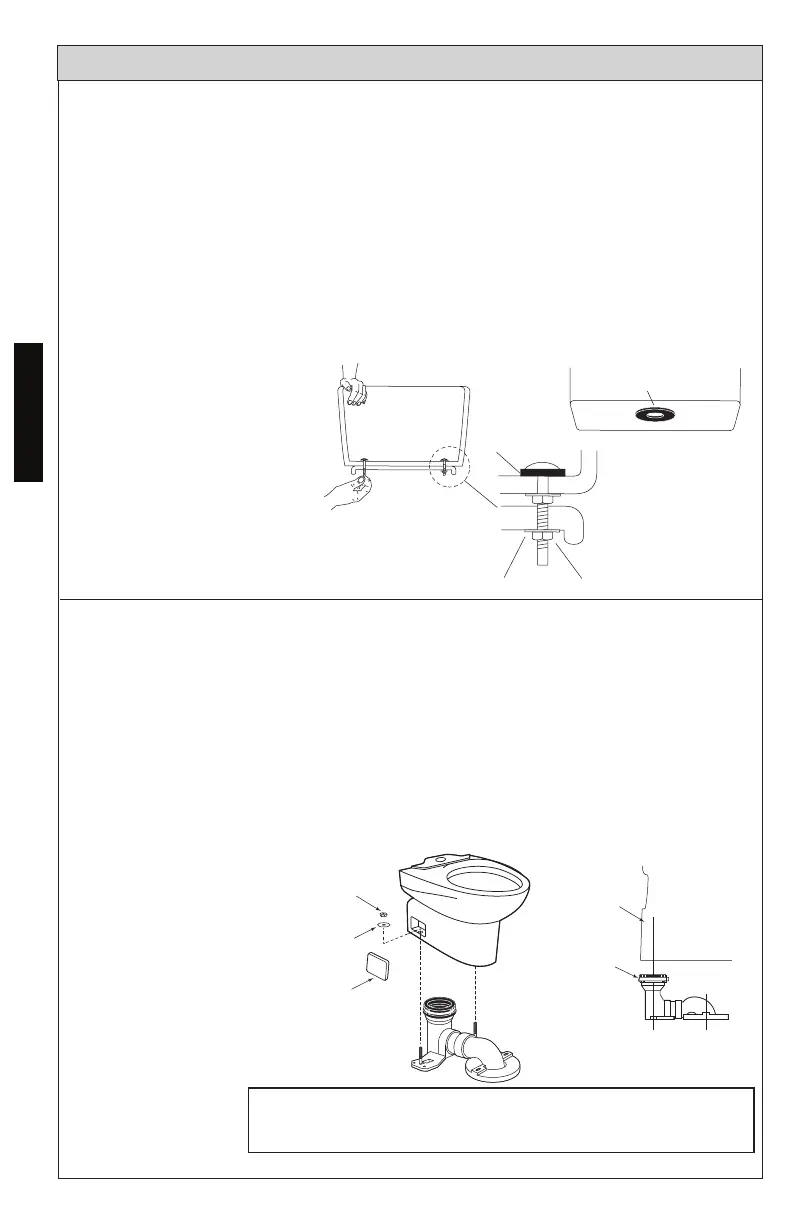

PROCEDIMIENTO DE INSTALACIÓN
1) Levante el inodoro y suavemente bájelo hasta colocarlo sobre la brida del suelo
(ver Ilustración 5). Asegúrese de que la salida de la espig del inodoro se desplace
en el manguito de goma y que los pernos en T se ajusten a través de las apertu-
ras en la base del inodoro.
2) Inserte las arandelas y las tuercas roscadas sobre los pernos de montaje y ajuste
con la mano.
3) Luego ajuste los pernos con una media vuelta adicional.
4) Instale las placas de cubierta.
ADV ENTENCIA: NO adjuste demasiado las tuercas, podría
ocasionar daños en la porcelana o en las piezas plásticas.
1) Asegúrese de que la empaquetadura entre el tanque y el recipiente este montada
sobre la válvula de vaciádo del lado del tanque.
2) Asegúrese que la tuerca del otador y la tuerca de la válvula de vaciádo esten
correctamente apretadas. Levante el tanque y cuidadosamente guíe la salída de
la válvula de vaciádo a través de la entrada del recipiente que se encuentra en el
soporte del tanque del recipiente.
3) Instale las rondanas en los pernos de montaje.
4) Sostenga el tanque y alinee los pernos de montaje a través de los oricios de1/2
pulgada en la base del tanque y en el soporte del tanque del recipiente.
5) Enrosque completamente las tuercas con la mano antes de descargar el tanque.
Aprete las tuercas uniformemente hasta que le tanque se apoye ajustadamente
en el recipiente.
Empaquetadura Tanque/Recipiente
NOTA: No agarre el
tubo de desagur
para maniobrar el
tanque.
Rondana de Goma
Montaje del tanque en el recipiente
Instalación
del inodoro
Tuerca
Arandela
Salida de
la Espiga
Placa de
Cubierta
Manguito
de Goma
Tuerca de LatonRondana de Laton
Recipiente
Tanque
