46
Suomi
3.2 Takapaneeli
TL-SF1048:n takapaneelissa on vain virtaliitänntä. Liitä siihen virtajohdon
naarasliitin ja työnnä urosliitin pistorasiaan.

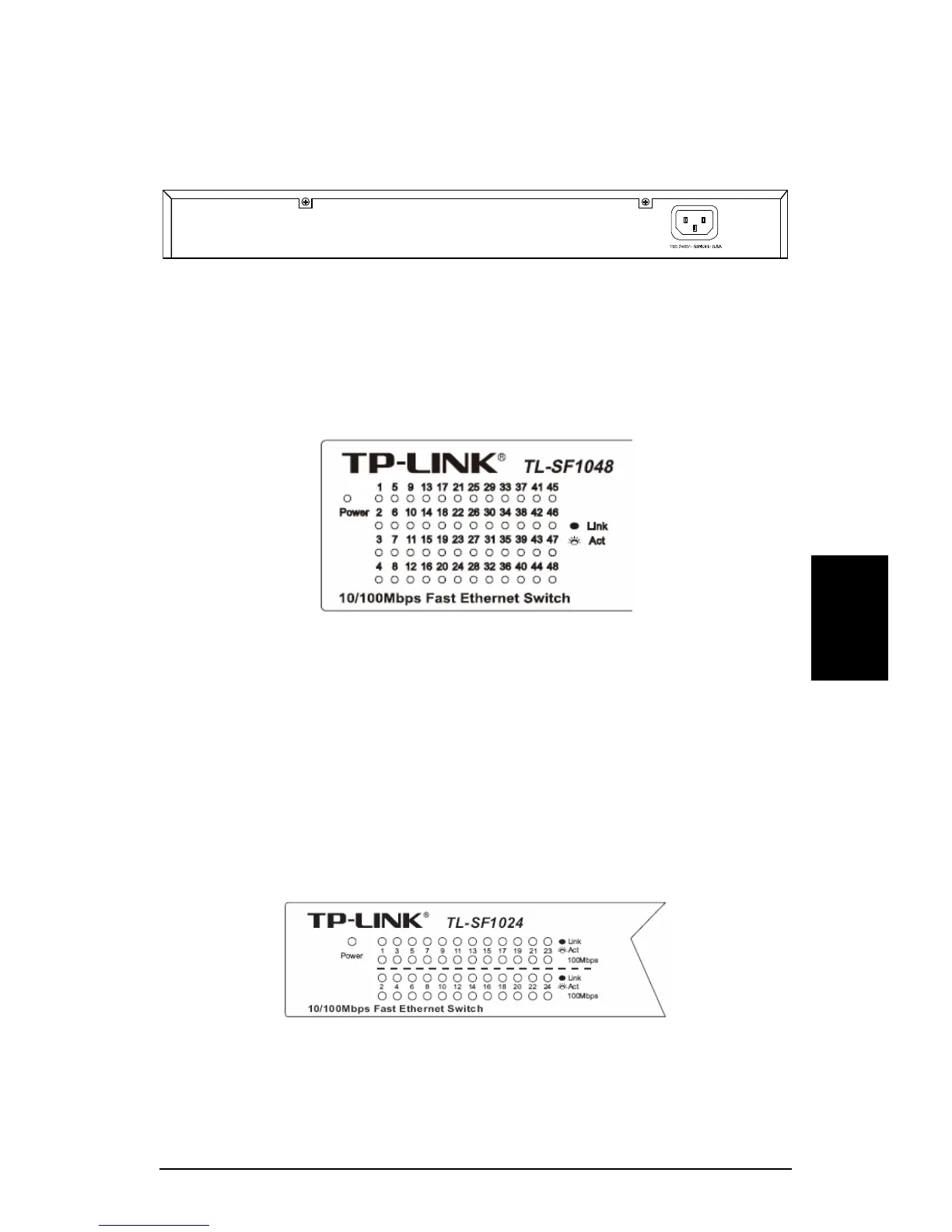

Kuvio 3-2 TL-SF1048 -kytkimen takapaneeli
LED-merkkivalot
LED-merkkivaloihin kuuluvat virran ja Link/Act LED-valot, joita käytetään
kytkimen toliminnan seuraamiseen ja ongelmien ennakointiin. Seuraavassa
kytkimen LED-merkkivalot ja niiden selitykset.
Kuvio 3-3 TL-SF1048 -kytkimen LED-merkkivalot
¾ Virran LED: Merkkivalo alkaa palamaan tasaisen punaisena, kun kytkin
käynnistetään. Jos valo ei syty, tarkista virtalähde ja liitäntä.
¾ Link/Act LED: LED osoittaa linkin/aktiivisuuden tilaa. Vastaava LED-
merkkivalo palaa tasaisesti vihreänä, kun yhteys verkkolaitteeseen on
olemassa. Se välkkyy vihreänä, kun dataa toimivassa yhteydessä
lähetetään tai vastaanotetaan.
)
Huom:
Näiden merkkivalojen lisäksi joissakin kytkimissä on seuraavan kuvion
mukainen 100Mbps merkkivalo, esim. TL-SF1024:ssa ja joissakin TL-SF1016
-kytkimissä.
Figure 3-4 TL-SF1024 -kytkimen LED-merkkivalojen hahmotelma
¾ 100Mbps: Vastaavan gigabitin portin LED-merkkivalo palaa koko ajan
vihreänä portin toimiessa 100Mbps nopeudella ja on sammuksissa
toimittaessa 10Mbps nopeudella.
