3.2 Bakpanel
På bakpanelen på TL-SF1048 finns endast en kontakt för växelspänning.
Anslut nätsladdens honkontakt här och hankontakten till nätspänningen.

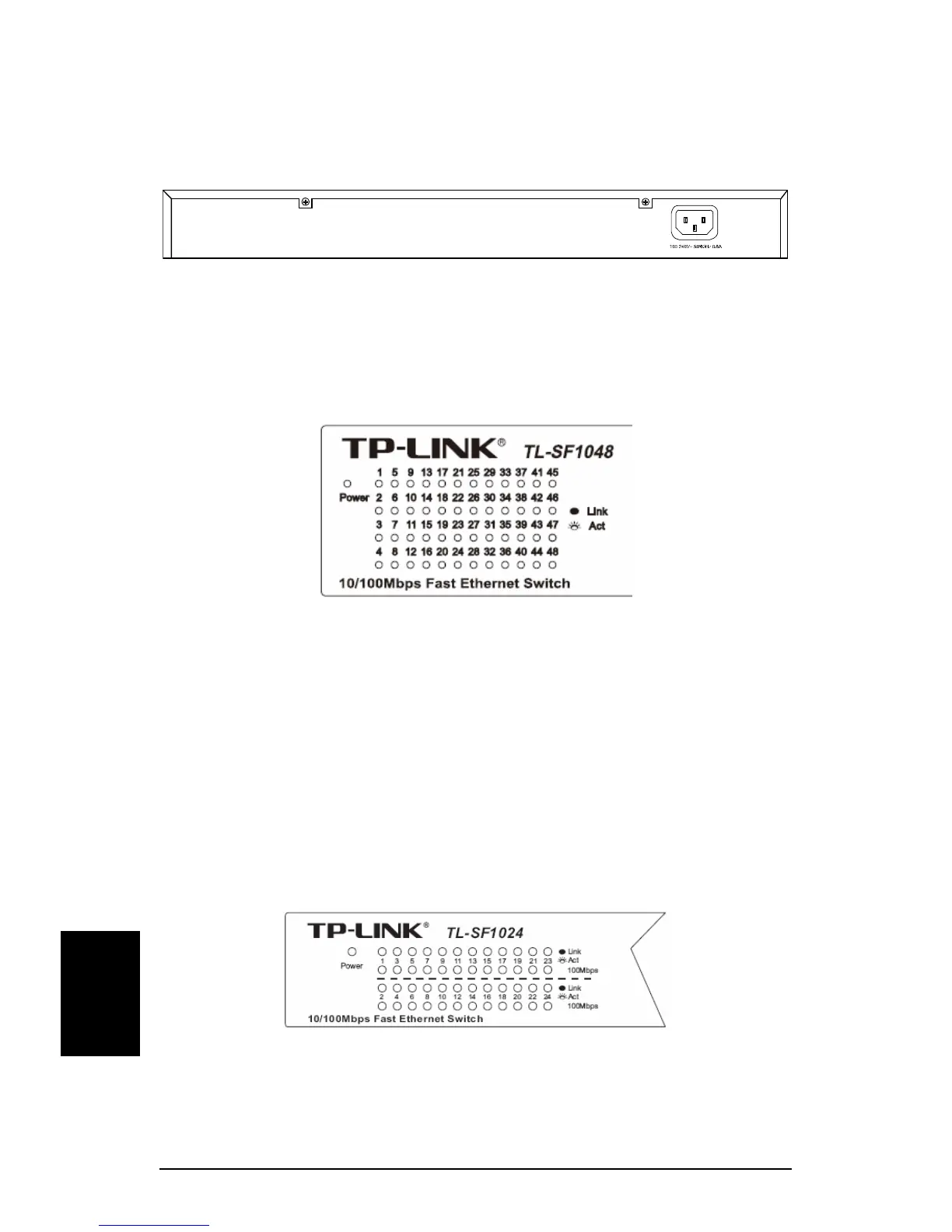

Figur 3-2 Bild på bakpanelen på TL-SF1048
Lysdioder
Bland lysdioderna finns Power och Link/Act som används för att övervaka och
felsöka switchen. Följande avsnitt visar switchens lysdioder och förklaringar till
varje lysdiod.
Figur 3-3 Bild på lysdioderna hos TL-SF1048
¾ Lysdiod "Power": Den här lysdioden tänds med rött sken vid
spänningspåslag. Om lysdioden inte tänds, kontrollera spänningen och
anslutningen.
¾ Lysdiod "Link/Act": Lysdioden visar länk/aktivitetsstatus. Motsvarande
lysdiod lyser med fast grönt sken när porten är ansluten till en
nätverksenhet. Den blinkar grönt när data sänds eller tas emot på den
aktiva anslutningen.
)
Obs!
Förutom lysdioderna ovan har några switchar också lysdioderna "100Mbps",
till exempel TL-SF1024 och någon TL-SF1016-switch, vilket visas i följande
figur.
Figur 3-4 Bild på lysdioderna hos TL-SF1024
¾ Lysdiod "100 Mbps": Lysdioden för motsvarande gigabitport lyser med
fast grönt sken vid en hastighet på 100 Mbit/s. Den är släckt vid 10
Mbit/s hastighet.
