25
LAN
Schnittstelle zur Diagnose und rechnergesteuerten Bedienung von
Gerätefunktionen (Home-Automations-Systeme wie z. B. CRESTRON, AMX,
usw.).
R2LINK
Steuerausgänge für -Geräte mit R2LINK – Eingang.

Eine der beiden Buchsen kann als Triggereingang benutzt werden. Für den
Anschluss ist im  Zubehörprogramm ein Adapterkabel erhältlich.
(s. Kap. 'Surroundbetrieb mit dem PA 2000 R ')



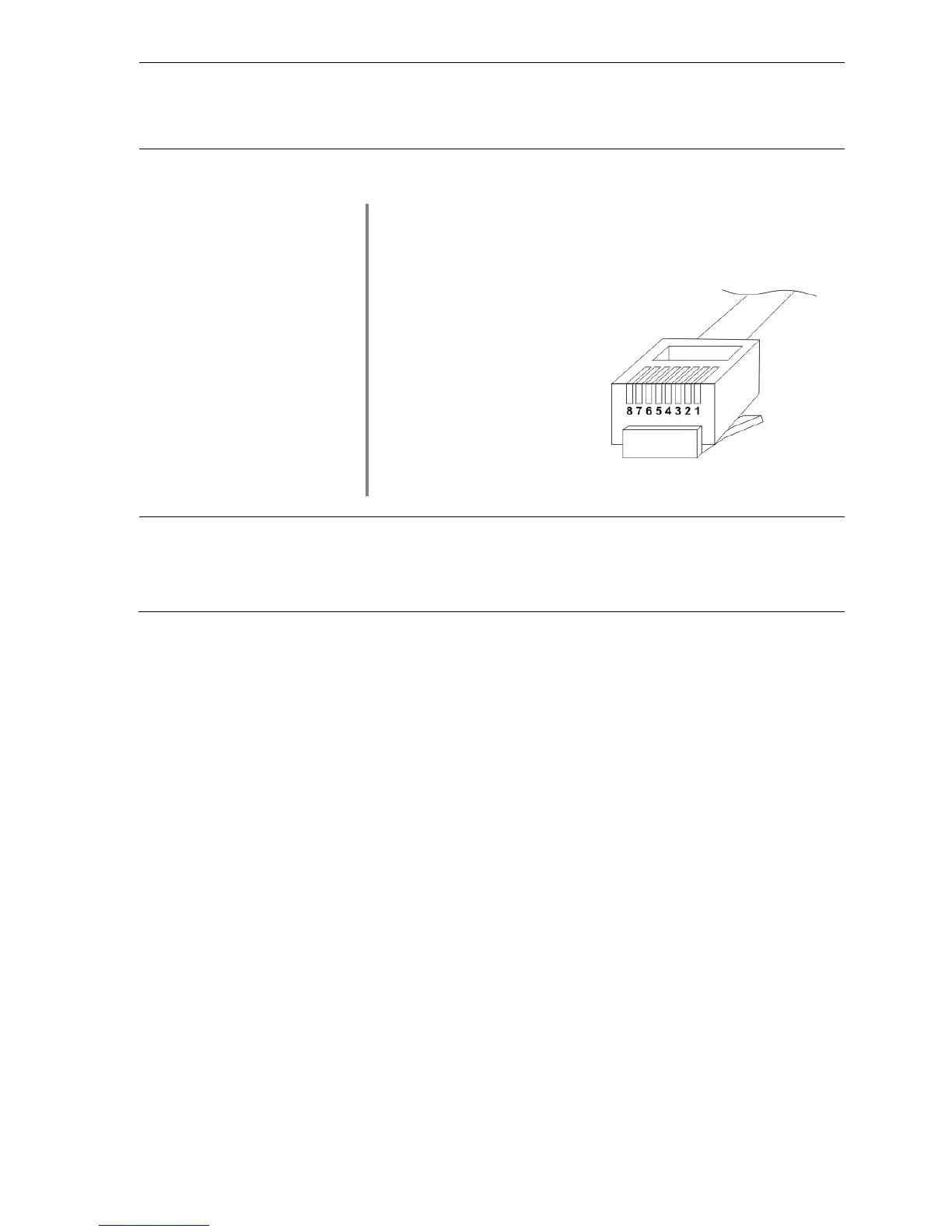

Steckerbelegung
1 Reserviert
2 Reserviert
3 Reserviert
4 Reserviert
5 Reserviert
6 GND (Masse)
7 Reserviert
8 Trigger (+5…+20V)
RJ 45 Stecker
Netzeingang
Diese Buchse dient dem Netzanschluss.
Zum korrekten Netzanschluss beachten Sie bitte die Hinweise in den Kapiteln
'Aufstellung und Verkabelung' und 'Sicherheitshinweise'.
