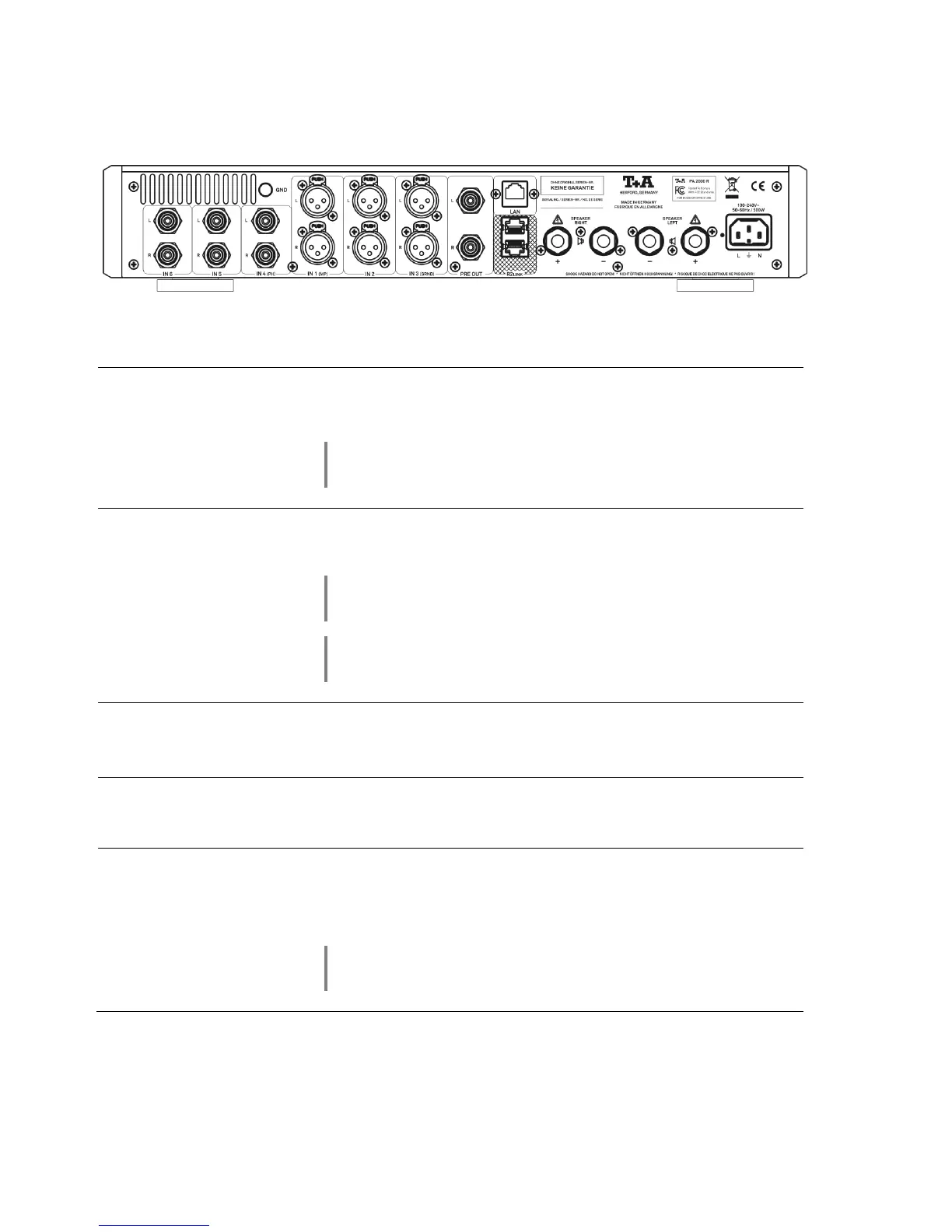

Anschlusselemente
IN 1 … IN 3
Universelle Vorverstärker-Line-Eingänge zum Anschluss von beliebigen Stereo
Audio- oder TV-Geräten mit symmetrischem XLR-Ausgang.

Der Eingang IN 3 (SRND) kann im System-Konfigurationsmenü zum Betrieb mit
Surround Decodern auf eine separate Lautstärkeregelung umgestellt werden.
Siehe hierzu das Kapitel 'Surroundbetrieb mit dem PA 2000 R'.
IN 4 … IN 6
Universelle Vorverstärker-Line-Eingänge zum Anschluss von beliebigen Stereo
Audio- oder TV-Geräten mit unsymmetrischem RCA (Cinch) -Ausgang.

Der Eingang IN 5 kann im System-Konfigurationsmenü zum Betrieb mit
Surround Decodern auf eine separate Lautstärkeregelung umgestellt werden.
Siehe hierzu das Kapitel 'Surroundbetrieb mit dem PA 2000 R'.

Der Eingang IN 4 kann durch Einbau eines Phono MM oder Phono MC Moduls
(Sonderzubehör) zu einem Eingang für analoge Plattenspieler aufgerüstet
werden.
GND
Masse-Anschluss
Um Brummeffekte zu vermeiden kann hier das Massekabel eines Analog-
Plattenspielers angeschlossen werden.
PRE OUT
Unsymmetrischer RCA (Cinch) Vorverstärker-Ausgang zum Anschluss externer
Endstufen oder aktiver Lautsprecher

Lautsprecher-Anschlussklemmen
Es kann ein Lautsprecher-Paar angeschlossen werden (SPEAKER  R und
SPEAKER  L). Dabei darf die Impedanz jeder Box nicht kleiner als 4  (nach
DIN) sein.

Achtung!
Es muss darauf geachtet werden, dass die Anschlussklemmen fest verschraubt
sind und keine Kurzschlüsse durch herausstehende Kabelreste entstehen.
