Trane Technologies THERMO KING V-800 - AC Components Model 20 and Model 50 Units Only

61941–18–MM-EN
71
AC Components Model 20 and Model 50 Units Only
WWAARRNNIINNGG
HHaazzaarrddoouuss VVoollttaaggee!!
MMooddeell 2200 aanndd MMooddeell 5500 uunniittss uussee hhiigghh vvoollttaaggee AACC ffoorr eelleeccttrriicc ssttaannddbbyy ooppeerraattiioonn.. LLeetthhaall vvoollttaaggee ppootteennttiiaallss ccaann
eexxiisstt oonn ccoonnnneeccttiioonnss iinn tthhee hhiigghh vvoollttaaggee cciirrccuuiittss.. TTaakkee aapppprroopprriiaattee pprreeccaauuttiioonnss aanndd uussee eexxttrreemmee ccaarree wwhheenn
tteessttiinngg tthhee uunniitt..

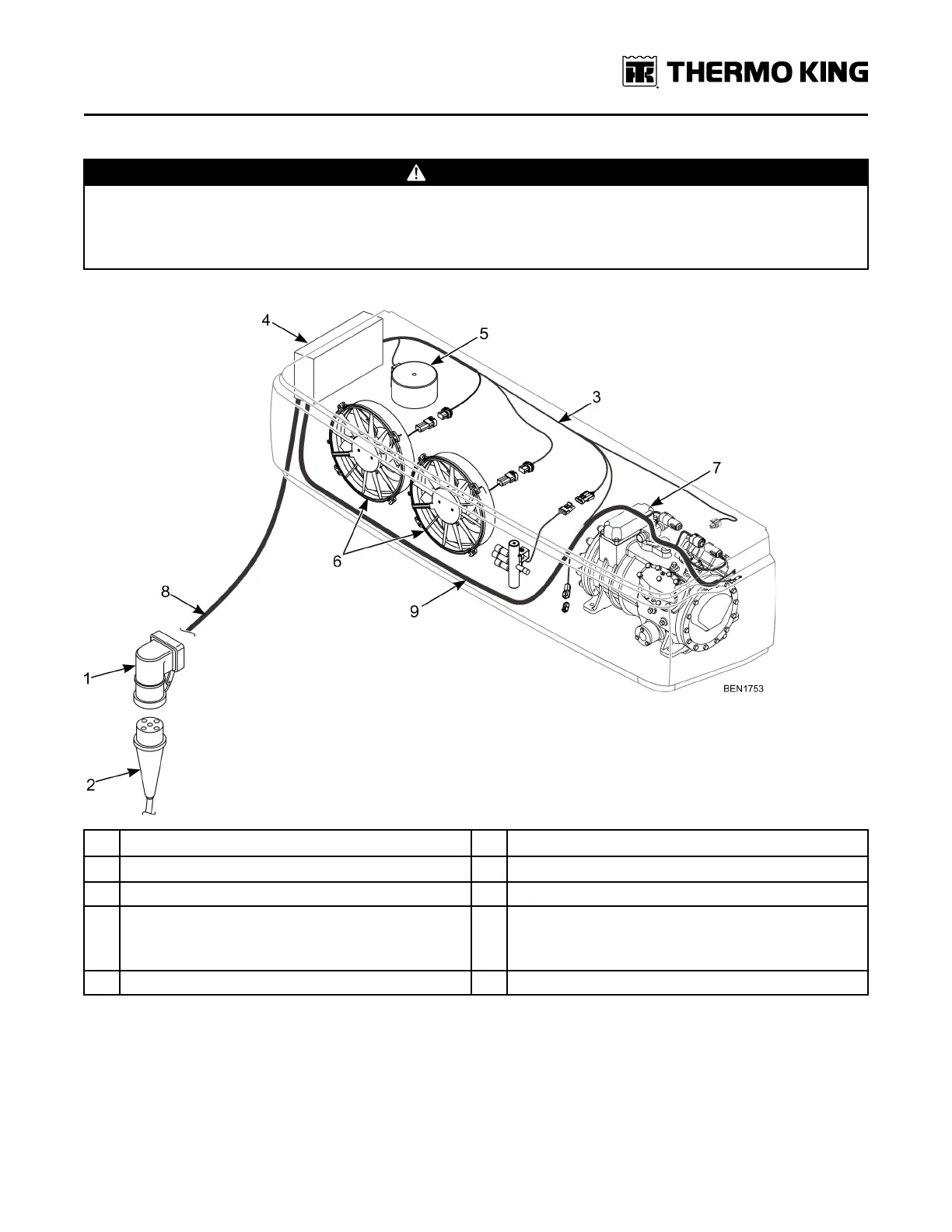

Figure 34. AC Components in Condenser
1. Electric Standby Power Receptacle 6. Condenser Fan
2. Power Plug 7. Compressor
3. Main harness 8. Power Cable
4. Control Box
• Electric Motor Start Capacitor
• Smoothing Capacitor
9. AC Cable
5.
Transformer
EElleeccttrriiccaall MMaaiinntteennaannccee
