24
CVHE-SVN04M-EN
4. Remove the economizer vent pipe flange bolts at
the compressor connection. See “Economizer
Removal,” p. 25 for instructions.
WWAARRNNIINNGG
HHeeaavvyy OObbjjeecctt!!
FFaaiilluurree ttoo ffoollllooww iinnssttrruuccttiioonnss bbeellooww ccoouulldd rreessuulltt iinn
uunniitt ddrrooppppiinngg wwhhiicchh ccoouulldd rreessuulltt iinn ddeeaatthh oorr
sseerriioouuss iinnjjuurryy,, aanndd eeqquuiippmmeenntt oorr pprrooppeerrttyy--oonnllyy
ddaammaaggee..
EEnnssuurree tthhaatt aallll tthhee lliiffttiinngg eeqquuiippmmeenntt uusseedd iiss
pprrooppeerrllyy rraatteedd ffoorr tthhee wweeiigghhtt ooff tthhee uunniitt bbeeiinngg
lliifftteedd.. EEaacchh ooff tthhee ccaabblleess ((cchhaaiinnss oorr sslliinnggss)),, hhooookkss,,
aanndd sshhaacckklleess uusseedd ttoo lliifftt tthhee uunniitt mmuusstt bbee ccaappaabbllee
ooff ssuuppppoorrttiinngg tthhee eennttiirree wweeiigghhtt ooff tthhee uunniitt.. LLiiffttiinngg
ccaabblleess ((cchhaaiinnss oorr sslliinnggss)) mmaayy nnoott bbee ooff tthhee ssaammee
lleennggtthh.. AAddjjuusstt aass nneecceessssaarryy ffoorr eevveenn uunniitt lliifftt..
5. Only Trane Service Agencies have access to the
certified lifting plates to allow safe compressor/
motor assembly removal. Before removing the
compressor/motor assembly, consult with a rigging
specialist. Employ rigging specialist procedures
when removing the compressor motor/assembly.
WWAARRNNIINNGG
IImmpprrooppeerr UUnniitt LLiifftt!!
UUssiinngg tthhee eellbbooww lliiffttiinngg ttaabb ttoo lliifftt cchhiilllleerr ccoouulldd
rreessuulltt iinn cchhiilllleerr ddrrooppppiinngg wwhhiicchh ccoouulldd rreessuulltt iinn
ddeeaatthh,, sseerriioouuss iinnjjuurryy,, oorr eeqquuiippmmeenntt ddaammaaggee..
•• DDoo NNOOTT lliifftt cchhiilllleerr uussiinngg eellbbooww lliiffttiinngg ttaabb..
EEllbbooww lliiffttiinngg ttaabb aanndd aapppprroovveedd cclleevviiss aarree
uusseedd OONNLLYY wwhheenn rreemmoovviinngg eellbbooww ffrroomm
cchhiilllleerr..
•• DDoo nnoott lliifftt cchhiilllleerr uuttiilliizziinngg wwaatteerrbbooxx lliiffttiinngg
lluugg.. WWaatteerrbbooxx lliiffttiinngg lluugg iiss ttoo bbee uusseedd oonnllyy
ffoorr rreemmoovviinngg wwaatteerrbbooxx ffrroomm cchhiilllleerr..
6. Remove the suction elbow.
There are two styles of suction elbows, a 90° elbow
and a three-piece elbow, that can be found in the
disassembly process.
NNoottee:: Apply oil on steel compressor internal parts
for rust prevention. Only a thin layer of oil is
necessary. Avoid over applying. Use POE
break-in oil.
a. Use a sling to support the 90° elbow style
suction elbow. Apply slight lifting pressure.
b. Three-piece suction elbows have a lifting tab.
You will need a lifting clevis to remove the
elbow. A Crosby screw pin shackle, model S-
209, stock number 1018482 with a 5/8-in. pin is
acceptable as shown in Figure 15, p. 24.

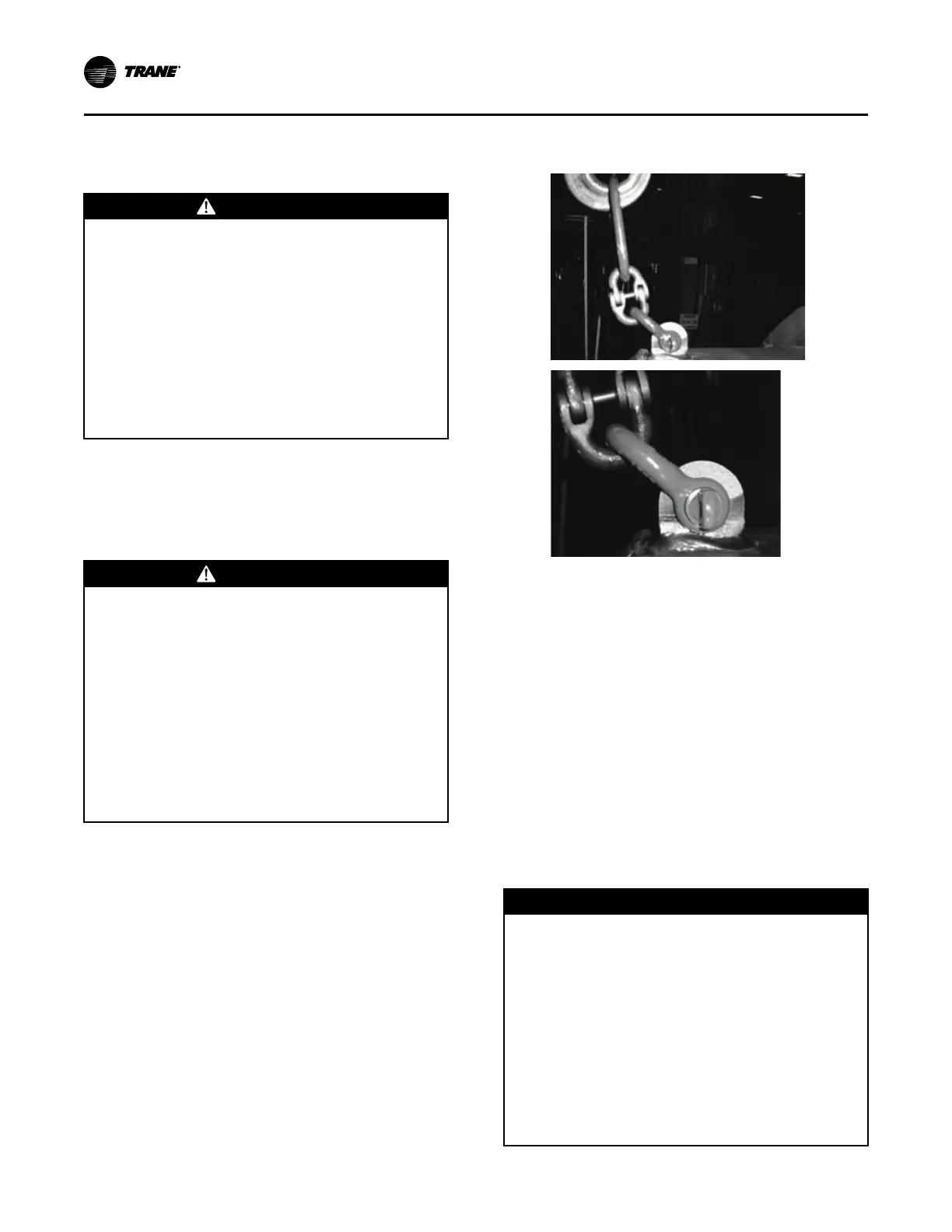

Figure 15. Lifting clevis on the suction elbow
lifting tab (three-piece elbow style)
c. Remove the bolts from the control mounting
bracket on the back of the control panel.
d. Remove the suction elbow bolts at the
compressor and evaporator connections..
e. Lift the suction elbow from the chiller being
careful to avoid damage to flange surfaces.
f. Install protective covers on the evaporator and
compressor connections. Plastic secured with
duct tape makes an adequate cover if no heavy
objects are set on the openings.
7. Support the compressor/motor assembly as
indicated by the rigging specialist (see Step 5). Do
not lift the assembly; instead support the assembly
to prevent it from slipping as the compressor foot
and discharge connection flange bolts are removed.
NNOOTTIICCEE
EEqquuiippmmeenntt DDaammaaggee!!
FFaaiilluurree ttoo ffoollllooww iinnssttrruuccttiioonnss bbeellooww ccoouulldd rreessuulltt iinn
eeqquuiippmmeenntt ddaammaaggee..
TThhee ccaasstt iirroonn ffoooott ooff tthhee ccoommpprreessssoorr aanndd tthhee
ddiisscchhaarrggee ffllaannggee ooff tthhee vvoolluuttee ccaann bbee bbrrookkeenn eeaassiillyy
iiff rroouugghh hhaannddlliinngg ooff tthhee ccoommpprreessssoorr//mmoottoorr
aasssseemmbbllyy iiss aalllloowweedd.. TTaakkee ggrreeaatt ccaarree ttoo pprreevveenntt
tthhiiss bbrreeaakkaaggee wwhheenn rreemmoovviinngg tthhee ccoommpprreessssoorr//
mmoottoorr aasssseemmbbllyy aanndd sseettttiinngg iitt ddoowwnn,, oorr wwhheenn
mmoovviinngg iitt llaatteerraallllyy oonn tthhee fflloooorr ((ee..gg..,, oonn rroolllleerrss,,
eettcc)).. TTaakkee eexxttrraa ccaarree ttoo ggeennttllyy ssiitt tthhee ccoommpprreessssoorr//
mmoottoorr aasssseemmbbllyy ddoowwnn aanndd aavvooiidd lleettttiinngg iitt sswwiinngg oorr
ddrroopp iinnttoo aann oobbssttrruuccttiioonn wwhhiillee lliiffttiinngg oorr mmoovviinngg iitt..
DDiissaasssseemmbbllyy
