24 UH-SVX01A-EN
Dimensional Data

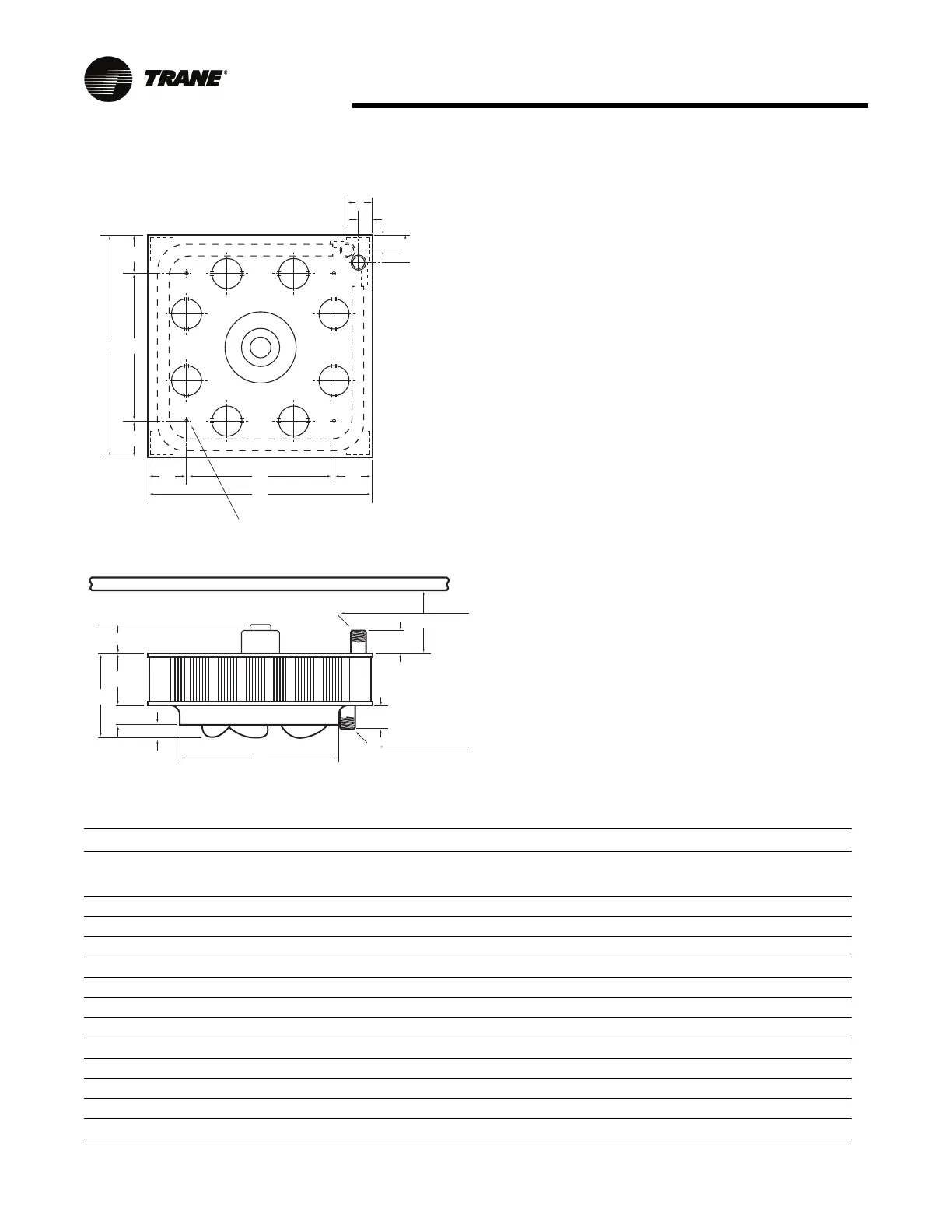

Figure 25. Models 102-720
Table 9. Roughing in Dimensional Data - Model Size 102-720
Unit
Capacity
(MBH)
Fan
Dia. A B C D E F G H K
L
(Min.)
P
(NPT) R S T U V
102 16 3/4 25 1/4 6 1/8 2 17 1/2 1 1/8 3 17 1 3/8 2 3/4 7 1 1/2 4 1/8 9 1/8 2 3/4 17 4 1/8
122 16 3/4 25 1/4 6 1/8 2 17 1/2 1 3/4 3 17 1 3/8 2 3/4 7 1 1/2 4 1/8 9 3/4 2 3/4 17 4 1/8
146 19 3/4 29 1/2 6 1/8 2 3/8 20 5/8 1 1/4 4 20 1/2 1 3/4 3 1/2 7 2 4 1/2 9 5/8 2 3/4 20 1/2 4 1/2
166 19 3/4 29 1/2 6 1/8 2 3/8 20 5/8 1 3/4 4 20 1/2 1 3/4 3 1/2 7 2 4 1/2 10 1/8 2 3/4 20 1/2 4 1/2
202 19 3/4 29 1/2 7 5/8 2 3/8 20 5/8 2 4 20 1/2 1 3/4 3 1/2 7 2 4 1/2 12 2 3/4 20 1/2 4 1/2
252 25 1/4 37 1/2 7 5/8 3 26 3/8 1 3 1/2 28 1 3/4 3 1/2 7 2 4 3/4 11 5/8 2 3/4 18 9 3/4
280 25 1/4 37 1/2 7 5/8 3 26 3/8 1 1/4 3 1/2 28 1 3/4 3 1/2 7 2 4 3/4 11 3/4 2 3/4 18 9 3/4
336 25 1/4 37 1/2 7 5/8 3 26 3/8 2 1/8 4 28 1 3/4 3 1/2 7 2 4 3/4 12 3/4 2 3/4 18 9 3/4
384 25 1/4 37 1/2 9 1/8 3 26 3/8 2 3 1/2 28 1 3/4 3 1/2 7 2 4 3/4 14 1/8 2 3/4 18 9 3/4
500 30 1/2 42 9 1/8 3 1/2 31 1/4 1 5/8 3 30 2 1/4 4 1/4 7 2 1/2 6 14 1/4 3 30 6
600 30 1/2 42 12 1/8 3 1/2 31 1/4 2 1/8 3 30 2 1/4 4 1/4 7 2 1/2 6 17 3/4 3 30 6
720 30 1/2 42 13 5/8 3 1/2 31 1/4 3 4 30 2 1/4 4 1/4 7 2 1/2 6 20 1/4 3 30 6
CEILING
S
B
F
P
P
C
E
L
D
T
T
STEAM
SUPPLY
OR
HOT WATER
RETURN
STEAM
RETURN
OR
HOT WATER
SUPPLY
V
V
UA
A
GR
H
K
K
H
R
(4) MOUNTING HOLES
3
/8 - 16 FOR 102P-384P
THREAD TAPS
1
/2 - 13 FOR 500P-720P
