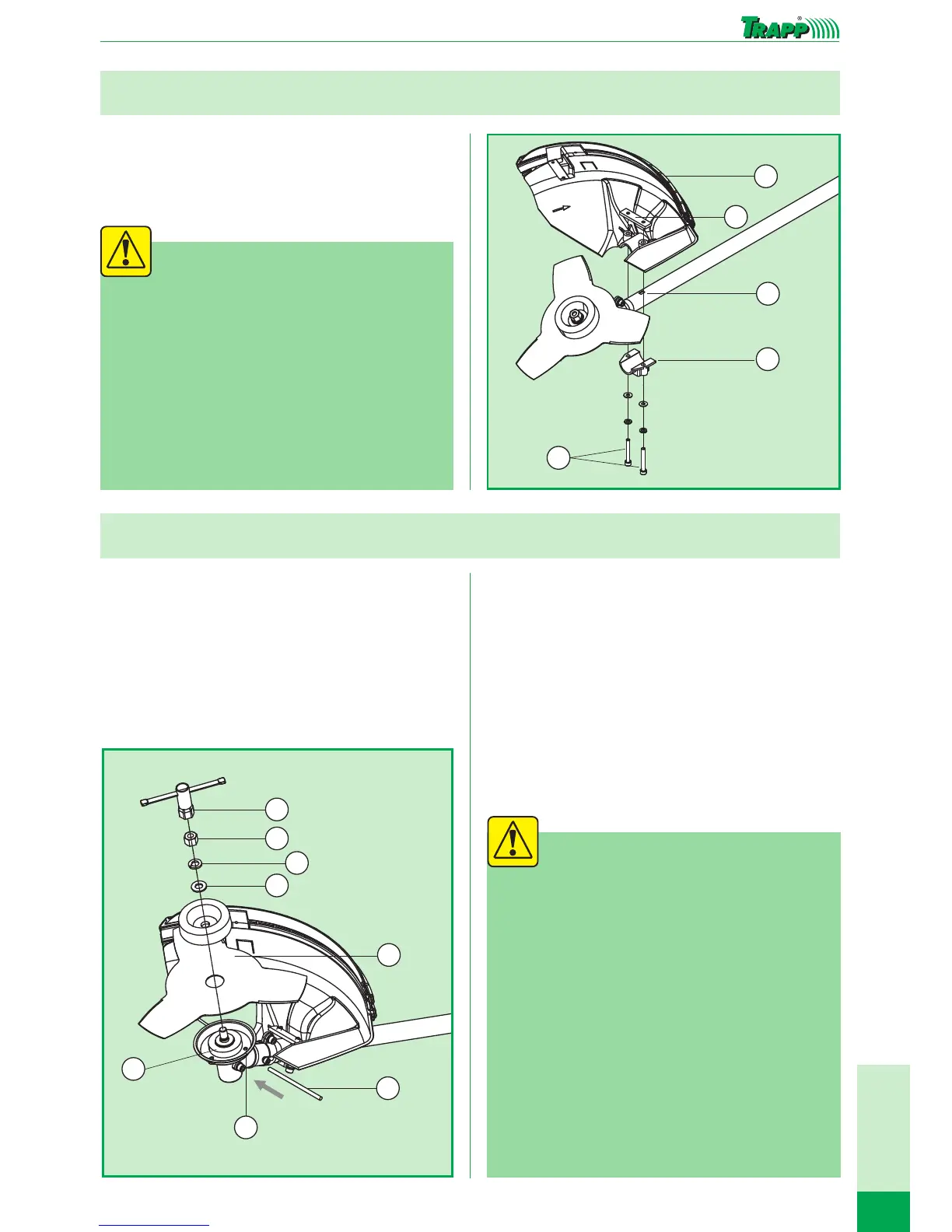

Montaje de la Falda de Protección
Coja la falda de protección (1), encájela en el
orificio-guía (2) del tubo de aluminio del cable de
transmisión, coloque la presilla (3), los tornillos
(4) la tuerca de fijación (5) y aprete.
Atención!
Jamás trabaje con el equipo sin la
falda de protección, principalmente si
estuviera utilizando el carrete de nylon,
pues de esta forma se retira la cuchilla
limitadora de la faja de corte y el motor
se quemará por sobrecarga.
La utilización del equipo sin la falda de
protección es considerada como pérdida
de garantía.
1
2
3
4
5
Montaje de la Cuchilla de Corte
Certifíquese de que la llave conecta/
desconecta esté desconectada y la extensión
desconectada de la red eléctrica.
Apoye el equipo con seguridad en una
superficie plana, dejando la cuchilla encima
y los manillares para abajo.
3
2
1
8
4
5
6
7
A seguir, introduzca el pino de trabamiento
(1) en el orificio de encaje existente en el
vedador (2), de forma que coincida con el
orificio de la base de apoyo de la cuchilla
(3), para hacer el trabamiento. Con la llave
de fijación de la lámina (4) suelte la tuerca
de fijación (5), observando que la rosca es
izquierda. Retire la arandela de presión (6),
la arandela lisa (7) y posicione la cuchilla (8).
Para montar, siga en el orden inverso,
respetando la secuencia.
Atención!
Nunca asegure la cuchilla con la mano
a la hora de apretar o soltar la tuerca
de fijación, pues puede provocar graves
heridas.
No utilice cuchillas con diámetro
externo mayor que 25,5 cm.
En la utilización del carrete de hilo
de nylon, respete el largo máximo del
hilo (10 cm), pues el largo fuera del
especificado puede acarrear la quema
del motor y la consecuente pérdida de
garantía.
Diámetro del orificio de encaje de la
cuchilla de corte es de 1 pulgada (2,54 cm).
