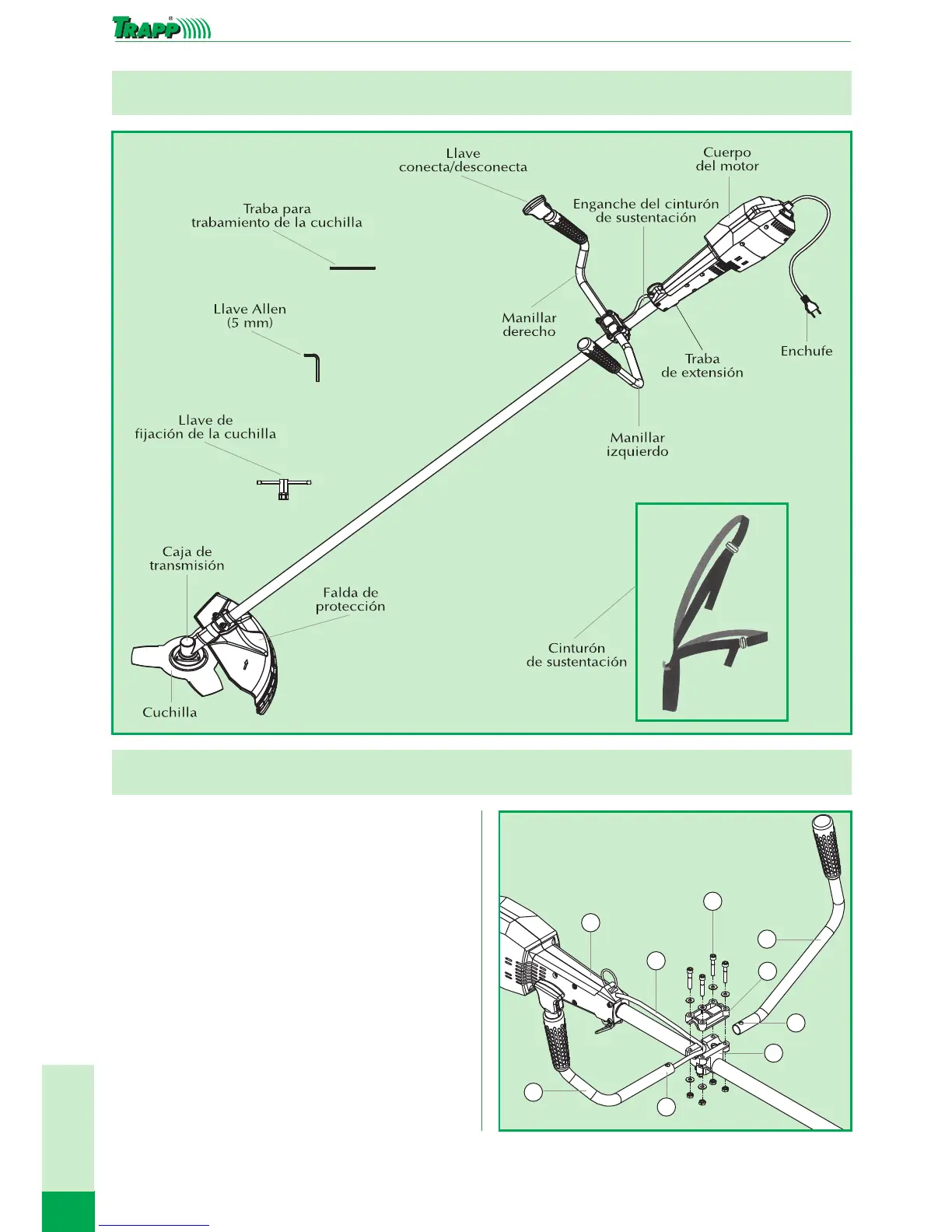

Principales Componentes
Montaje de los Manillares
Con la máquina apoyada con seguridad, suelte
los cuatro tornillos (2) y aleje la presilla del
manillar (3), encaje el manillar derecho (6),
observando el orificio (8). Acomode el cable
eléctrico (4) conforme la figura al lado, aproxime
la presilla y aprete levemente los dos tornillos de
este lado. En seguida encaje el manillar izquierdo
(1) en el otro lado, observando también el orificio
(8), y aprete levemente los respectivos tornillos.
Solamente entonces dé el apreto final en ambos
lados. Finalmente, con el equipo colocado en el
cinturón de sustentación en posición de trabajo,
regule la distancia entre el soporte del manillar
(5) y el cuerpo del motor (7), conforme la
posición más cómoda para el trabajo.
2
7
6
8
8
1
5
3
4
