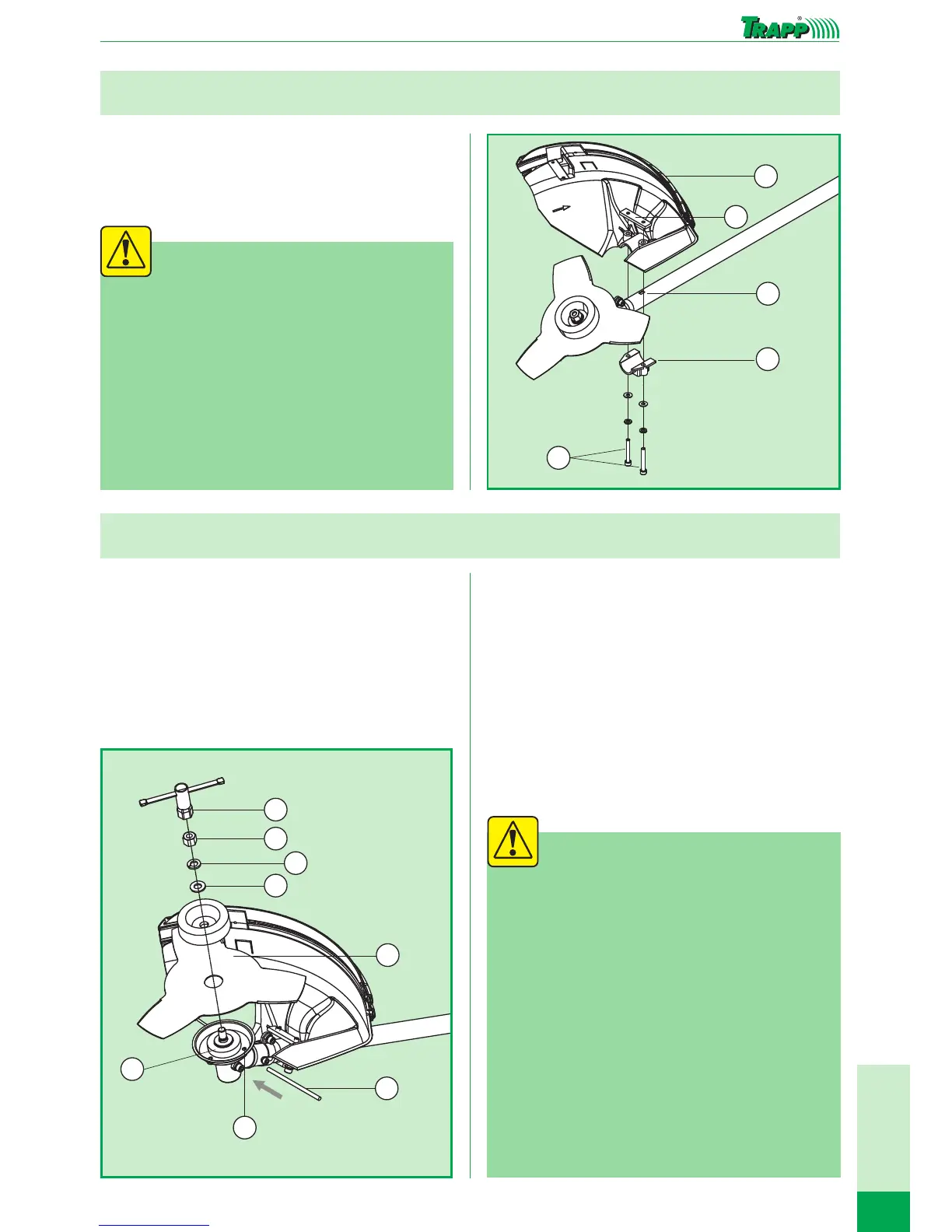

Montagem da Saia de Proteção
Pegue a saia de proteção (1), encaixe-a no
furo-guia (2) do tubo de alumínio do cabo de
transmissão, coloque a presilha (3), os parafusos
(4), a porca de fixação (5) e dê o aperto.
Atenção!
Jamais trabalhe com a roçadeira sem
a saia de proteção, principalmente se
estiver utilizando o carretel de nylon,
pois desta forma se retira a lâmina
limitadora da faixa de corte e o motor
queimará por sobrecarga.
A utilização do equipamento sem a saia
de proteção é considerada como perda
de garantia.
1
2
3
4
5
Montagem da Lâmina de Corte
Certifique-se de que a chave liga/desliga
esteja desligada e a extensão desconectada
da rede elétrica.
Apóie o equipamento com segurança em
uma superfície plana, deixando a lâmina
para cima e os guidões para baixo.
3
2
1
8
4
5
6
7
A seguir, introduza o pino de travamento
(1) no orifício de encaixe existente no
vedador (2), de forma que coincida com o
furo da base de apoio da lâmina (3), para
fazer o travamento. Com a chave de fixação
da lâmina (4) solte a porca de fixação (5),
observando que a rosca é esquerda. Retire
a arruela de pressão (6), a arruela lisa (7) e
posicione a lâmina (8).
Para montar, siga a ordem inversa,
respeitando a sequência.
Atenção!
Nunca segure a lâmina com a mão na
hora de apertar ou soltar a porca de
fixação, pois ela poderá provocar graves
ferimentos.
Não utilize lâminas com diâmetro
externo maior do que 25,5 cm.
Na utilização de carretel de fio de
nylon, respeite o comprimento máximo
do fio (10 cm), pois o comprimento
fora do especificado pode acarretar na
queima do motor e a consequente perda
de garantia.
Diâmetro do furo de encaixe da lâmina
de corte é de 1 polegada (2,54 cm).
