7
CRYSTAL

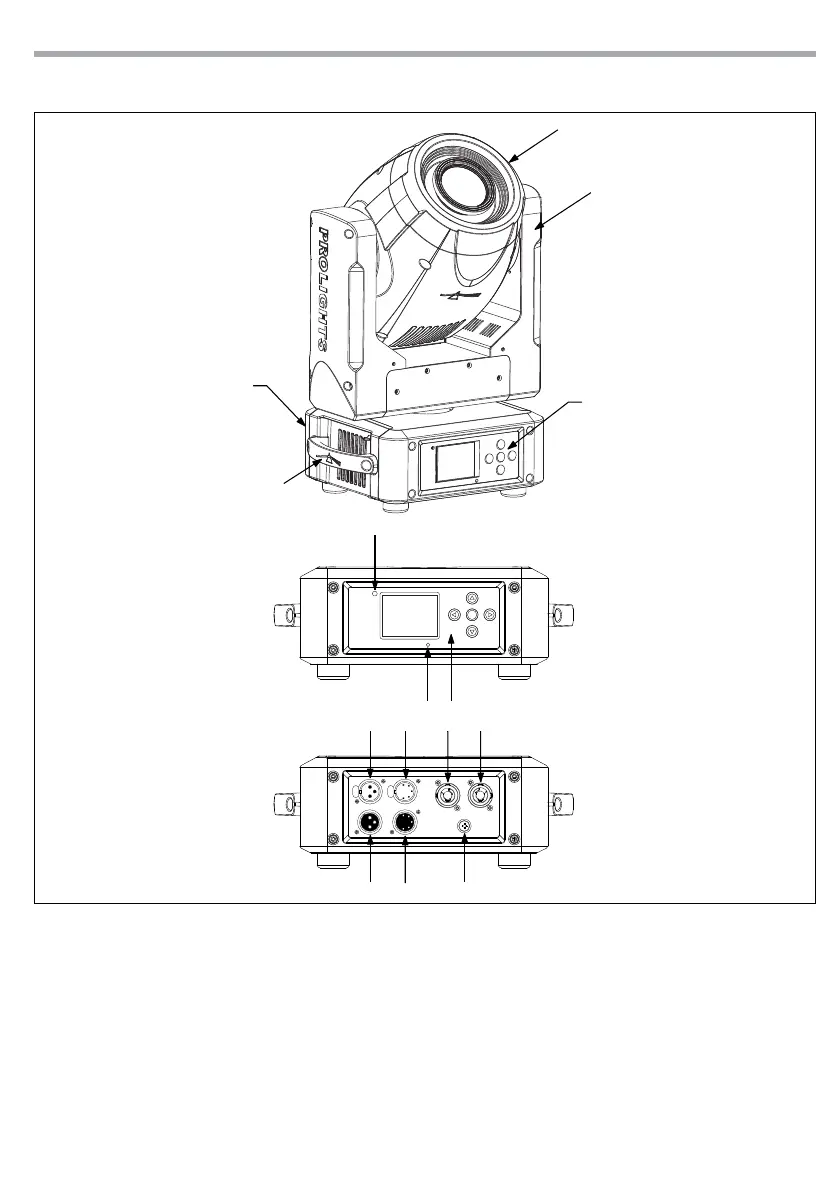

1.3 ELEMENTI DI COMANDO E DI COLLEGAMENTO
Fig.2
1. TESTA MOBILE
2. BRACCIO GIREVOLE
3. MANIGLIA PER TRASPORTO
4. INDICATORE LED "WDMX"
5. MICROFONO
6. PANNELLO DI CONTROLLO con display LCD
e 5 pulsanti per l'accesso e gestione delle
diverse funzioni.
7. DMX OUT (XLR a 3 poli):
1= massa, 2 = DMX -, 3 = DMX +
8. DMX IN (XLR a 3 poli):
1 = massa, 2 = DMX -, 3 = DMX +
9. DMX OUT (XLR a 5 poli):
1= massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
10. DMX IN (XLR a 5 poli):
1 = massa, 2 = DMX -, 3 = DMX +, 4 N/C, 5 N/C
11. POWER IN ( PowerCON IN): per il collegamento
ad una presa di rete (100-240V~/50-60Hz)
tramite il cavo rete in dotazione.
12. POWER OUT (PowerCON OUT): collegamento
per l'alimentazione all'unità successiva.
13. PORTAFUSIBILE: sostituire un fusibile difettoso
solo con uno dello stesso tipo (T3.15A/250V)
Pannello A
Pannello B
4
7
8
9
10
A
B
1
2
3
5
6
11 12
13
