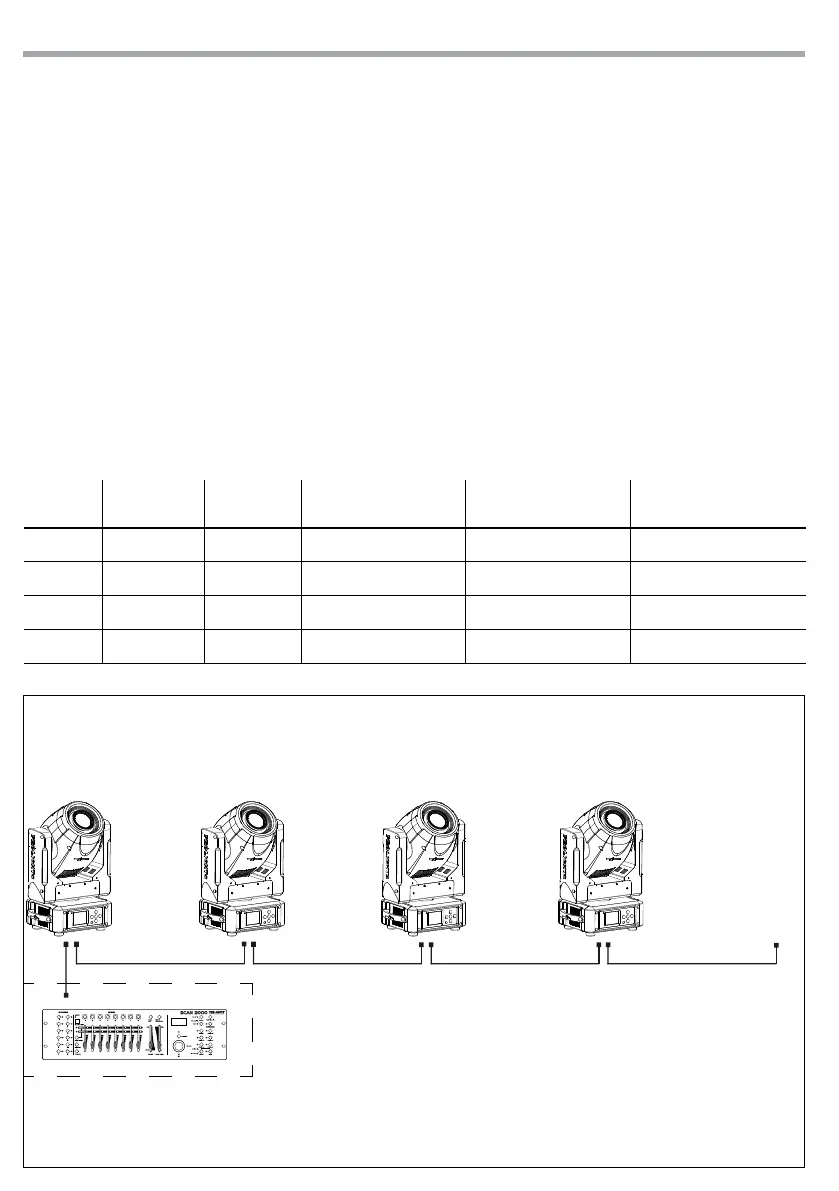

Esempio di configurazione a 11 canali DMX
DMX512 Controller
. . . . . . . . . . . .
DMX Address: 33 DMX Address: 66DMX Address: 44 DMX Address: 55
Fig.5
Numero
canali DMX
Indirizzo di
start (esempio)
Indirizzo DMX
occupati
Prossimo indirizzo di start
possibile per unità n°1
Prossimo indirizzo di start
possibile per unità n°2
Prossimo indirizzo di start
possibile per unità n°3
11 33 33-43 44 55 66
13 33 33-45 46 59 72
15 33 33-47 48 63 78
18 33 33-50 51 69 87
Come interfaccia DMX, l’unità possiede dei contatti XLR a 3/5 poli.
Edit User
La funzione Edit User, presente nello stesso menu, permette di creare un profilo di funzionamento perso-
nalizzato, variando a proprio piacimento i parametri delle varie funzioni (Control, Pan, Tilt, ecc). Una volta
creato il proprio profilo personalizzato, è possibile utilizzarlo selezionando la modalità USER come descritto
in precedenza.
3.12 INDIRIZZAMENTO DMX
Per il funzionamento tramite un’unità di comando luce con protocollo DMX512, è sufficiente collegare
il CRYSTAL al controller. Il proiettore dispone di configurazione dei canali DMX a cui si può accedere dal
pannello di controllo. Per poter comandare il CRYSTAL con un’unità di comando luce, occorre impostare
l’indirizzo di start DMX per il primo canale DMX.
Se, per esempio, sull’unità di comando è previsto l’indirizzo 33 per comandare la funzione del primo canale
DMX, si deve impostare sul CRYSTAL l’indirizzo di start 33. Le altre funzioni del pannello saranno assegnate
automaticamente agli indirizzi successivi. Segue un esempio con indirizzo 33 di start:
