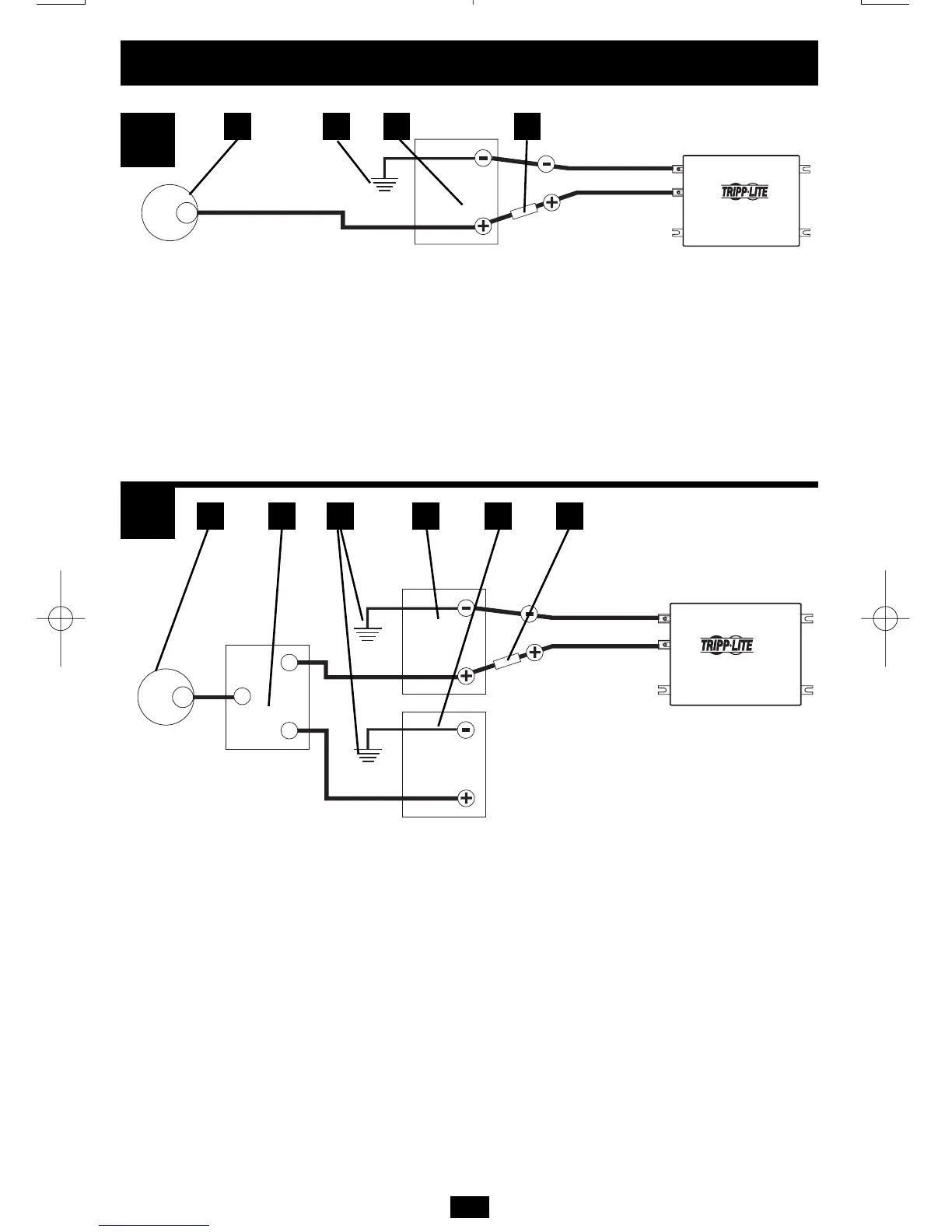

Basic 12VDC Vehicular Battery Connection. See Pg. 9.
8.1 is the alternator. 8.2 is the vehicle battery ground. 8.3 is the vehicle battery. 8.4 is the fuse.
Conexión básica avanzada de batería vehicular de 12VCC. Refiérase a la Pág. 26.
8.1 representa el alternador.
8.2 representa la batería del vehículo con conexión a tierra.
8.3 representa la batería del vehículo.
8.4 representa el fusible.
Advanced 12VDC Vehicular Battery Connection. See Pg. 9.
9.1 is the alternator.
9.2 is a battery isolator.
9.3 is the vehicle battery ground.
9.4 is an auxiliary vehicle battery.
9.5 is the vehicle battery.
9.6 is the fuse.
Conexión avanzada de batería vehicular de 12VCC. Refiérase a la Pág. 26.
9.1 representa el alternador.
9.2 representa un aislador de batería.
9.3 representa la batería del vehículo con conexión a tierra.
9.4 representa una batería de vehículo auxiliar.
9.5 representa la batería del vehículo.
9.6 representa el fusible.
Diagramas/Esquemas
APS
12V
8
8.1 8.2 8.3 8.4
9
9.1 9.2 9.3 9.4 9.69.5
