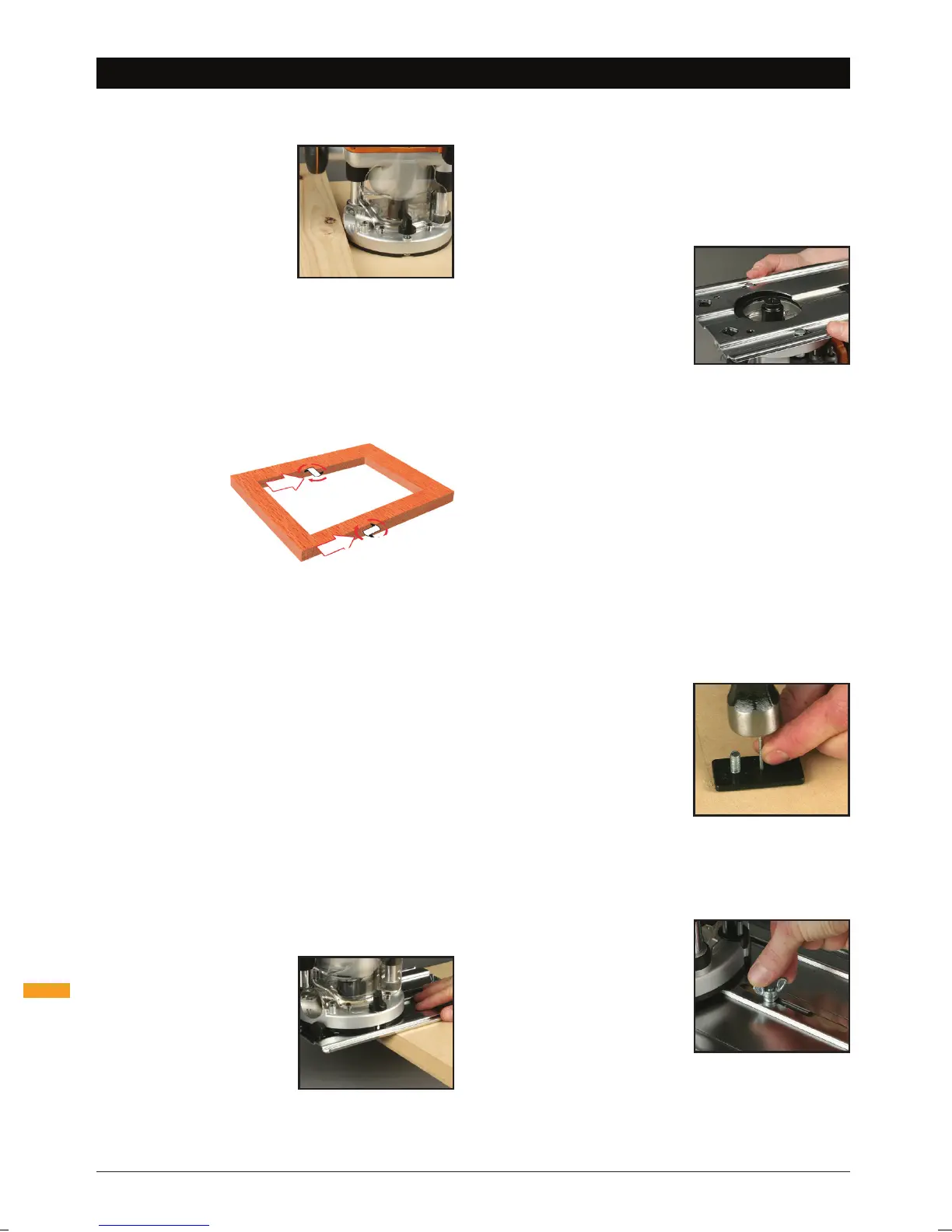

Handgeführtes Fräsen
HANDGEFÜHRTES FRÄSEN
• Legen Sie sämtliche für den Betrieb dieses Gerätes
erforderliche Sicherheitsausrüstung an.
• Sorgen Sie dafür, dass Ihr
Werkstück fest eingespannt
ist, um ein Verrutschen
während der Bearbeitung zu
verhindern.
• Verwenden Sie stets beide
Hände zur Bedienung der
Oberfräse und achten
Sie auf gleichbleibenden Druck und gleichmäßige
Bewegungen während des Fräsens.
• Fräsen Sie niemals im Freihandbetrieb ohne
Führungsvorrichtung wie beispielsweise einen
Fräser mit Führungskugellager, den mitgelieferten
Führungsanschlag oder einen Parallelanschlag.
• Die Vorschubrichtung muss stets
der Fräserdrehung
entgegengesetzt
sein. Der
Fräser dreht im
Uhrzeigersinn (wie
anhand der Pfeile auf
der Grundplatte neben
den Montageknöpfen dargestellt).
• Betreiben Sie die Oberfräse nicht in umgekehrter
Position, es sei denn, sie ist fest an einem Frästisch
(z.B. von Triton) mit ausreichend funktionstüchtigen
Schutzvorrichtungen montiert.
KOPIERHÜLSENSATZ
• Ein Kopierhülsensatz ist über Ihren Triton-Fachhändler
als Sonderzubehör erhältlich.
GLEITPLATTENVERLÄNGERUNG UND ANSCHLAG
• Die Gleitplattenverlängerung (16) sorgt bei Verwendung
von Fräsern mit Anlauflager zum Fräsen entlang einer
Kante für erhöhte Stabilität.
• Legen Sie eine Hand auf das weiter von der Oberfräse
entfernte Ende der Gleitplattenverlängerung und
drücken Sie sie auf das Werkstück. Fassen Sie
dann mit der anderen Hand den Griff auf der
entgegengesetzten Seite der Oberfräse.
Gleitplattenverlängerung anbringen
1. Lösen Sie die
Montageknöpfe für die
Gleitplatte (13) soweit,
dass die Schrauben (an den
Montageknöpfen) in die
Schlüssellochschlitze in der
Gleitplatte greifen.
2. Drehen Sie die Oberfräse
um, so dass sie auf dem Kopf steht.
3. Drücken Sie die Knöpfe der Reihe nach hoch, während
Sie die Gleitplatte auf die Grundplatte der Oberfräse
schieben. Die Schrauben in den Schlüssellochschlitzen
müssen dabei in die Gleitplatte eingreifen.
4. Verschieben Sie die Gleitplattenverlängerung, bis die
Schrauben an den Enden der Schlüssellochschlitze
anliegen. Ziehen Sie die Montageknöpfe für die
Gleitplatte gut an.
Anschlag anbringen
1. Lösen Sie die seitlichen
Anschlagsschrauben.
2. Schieben Sie den Anschlag
(14) auf die Schienen
beidseits der Gleitplatte.
3. Arretieren Sie den Anschlag
in der gewünschten Einstellung, indem Sie beide
Anschlagsschrauben anziehen.
HINWEISE
• Montieren Sie zum Fräsen von Nuten in einigem
Abstand zur Kante den Anschlag an der Seite der
Gleitplatte mit der geringeren Auskragung.
• Bringen Sie den Anschlag bei Kantenarbeiten mit einem
Fräser ohne Anlauflager an der Seite mit der geringeren
Auskragung an.
• Falls Sie Fräser mit sehr großem Durchmesser
verwenden, ist es gegebenenfalls notwendig,
mithilfe der Schraubenlöcher Holzblöcke an den
Anschlagsflächen zu befestigen, um so zu verhindern,
dass der Fräser den Anschlag berührt.
KREISBÖGEN FRÄSEN
1. Montieren Sie die
Gleitplattenverlängerung
(ohne den Anschlag) an der
Oberfräse.
2. Nehmen Sie die Zirkeleinheit
(19) aus der Gleitplatte und
bringen Sie sie mithilfe
eines kleinen Nagels oder einer Schraube, der/die
durch eines der Löcher in der Zirkeleinheit geführt
wird, mittig auf Ihrem Werkstück an. Belassen Sie die
Schraube der Zirkeleinheit in dieser Position.
3. Senken Sie die Oberfräse
und Gleitplatte über der
Zirkeleinheit ab und bringen
Sie die Unterlegscheibe und
die Flügelmutter wieder an.
4. Führen Sie die Oberfräse in
ausgeschaltetem Zustand
an der Kreislinie entlang, um
den Bogen zu überprüfen. Nehmen Sie gegebenenfalls
notwendige Einstellungsänderungen vor.
5. Fräsen Sie den Kreisbogen in mehreren
Arbeitsdurchgängen und erhöhen Sie die Frästiefe bei
