Triton JOF001 User Manual

56
ES

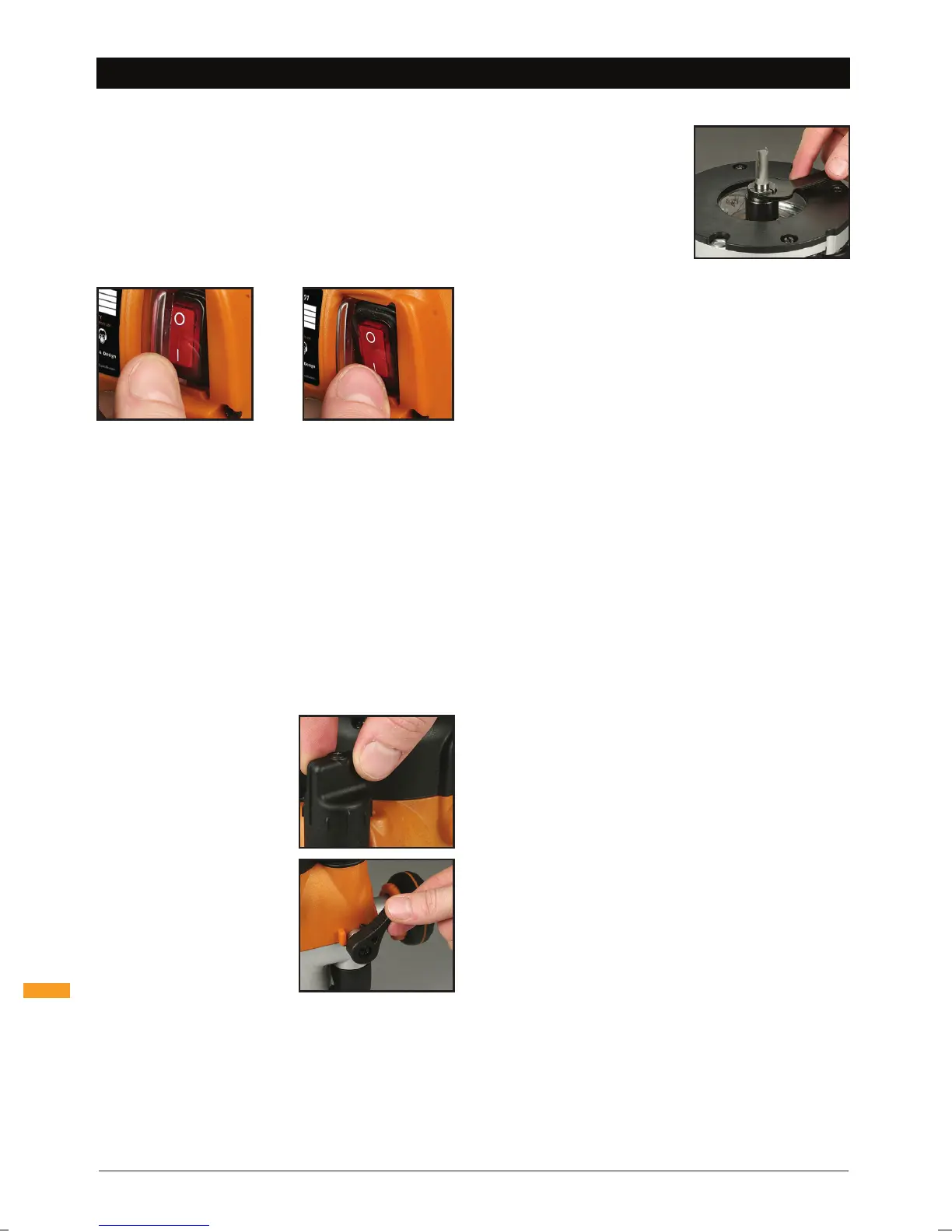

Funciones
INTERRUPTOR DE ENCENDIDO
• Cuando la fresadora esté conectada a la fuente de
alimentación eléctrica, el interruptor (3) se encenderá
(en ambas posiciones ‘on’ y ‘off’).
• La tapa protectora retráctil del interruptor evita la
puesta en marcha accidental de la fresadora. Debe
retraerse antes de poder encender la fresadora. La
tapa permanecerá abierta hasta que la fresadora se
apague.
AJUSTE DE LA PROFUNDIDAD DE CORTE
Hay dos métodos para ajustar la profundidad de corte,
según la precisión y el control requeridos:
• Ajuste libre, para un ajuste convencional y rápido.
• Microajustador, para un ajuste preciso de la
profundidad de corte.
Ajuste libre
1. Desenganche la palanca de bloqueo de profundidad (7).
2. Utilice las empuñaduras para empujar la fresadora
hasta alcanzar la profundidad deseada.
3. Bloquee de nuevo la palanca de bloqueo de
profundidad.
Microajustador
1. Desenganche la palanca de
bloqueo de profundidad (7).
2. Gire el microajustador (8)
en sentido horario para
aumentar la profundidad
de corte y en sentido
antihorario para reducirla.
Bloquee de nuevo la palanca
de bloqueo de profundidad.
3. Bloquee la palanca de
bloqueo de profundidad,
especialmente para trabajos
duros.
MONTAJE DE LA PINZA DE
APRIETE Y FRESA
1. Asegúrese de que la fresadora esté apagada y
desconectada de la red eléctrica. (La tapa protectora
retráctil debe permanecer cerrada).
2. Compruebe que el tope de profundidad esté totalmente
retraído (vea la sección de “Tope de seguridad y torreta”) y
libere la palanca de bloqueo de profundidad.
3. Coloque la fresadora al revés.
4. Baje la fresadora a su
profundidad máxima y
utilice la palanca de bloqueo
de profundidad para fijar la
fresadora en su posición.
NOTA: Esta es la posición en la
que se encuentra la fresadora
en su embalaje antes de ser
utilizada por primera vez
5. Gire la rosca del husillo para fijar el bloqueo del husillo.
Montaje de la pinza de apriete
1. Coloque la pinza de apriete en el husillo hasta que
enganche con las roscas de los tornillos.
2. Gire la pinza de apriete en sentido antihorario con la
mano hasta que esté montada en el husillo.
Montaje de la fresa
1. Afloje la pinza de apriete para poder insertar la fresa.
Para retirar la fresa utilice la llave (15) suministrada
para aflojar la pinza de apriete.
2. Coloque la fresa completamente en la pinza de
apriete, a continuación utilice la llave para apretarla
firmemente.
3. Sujete la fresadora firmemente y desenganche
la palanca de bloqueo de profundidad. Esto
desenganchará el bloqueo de la pinza de apriete y
liberará la tapa protectora retráctil del interruptor,
permitiendo el acceso al interruptor.
EXTRACCIÓN DE POLVO
Salida de extracción de polvo
• La fresadora Triton está equipada con una salida de
extracción de polvo (6) para extraer el polvo por encima
del corte. Acepta una manguera de 38 mm de diámetro
exterior, que se suministra con el colector de polvo
Triton (DCA300).
• La manguera se acopla girándola hacia la izquierda
(sentido antihorario).
TOPE DE PROFUNDIDAD Y TORRETA
• Las perillas de bloqueo de tope de profundidad (11) y
tope de torreta (9) permiten prefijar con exactitud hasta
dos profundidades de corte distintas.
Poner a cero la fresadora
1. Para montar la fresa debe poner la fresadora en
posición de funcionamiento normal sobre la superficie
de trabajo.
2. Gire la torreta (9) hasta que la columna indicadora
se encuentre por debajo de la varilla de tope de
profundidad.
3. Afloje la perilla de bloqueo de tope se profundidad (11)
hasta que el tope de profundidad quede totalmente
liberado.
FUNCIONES
