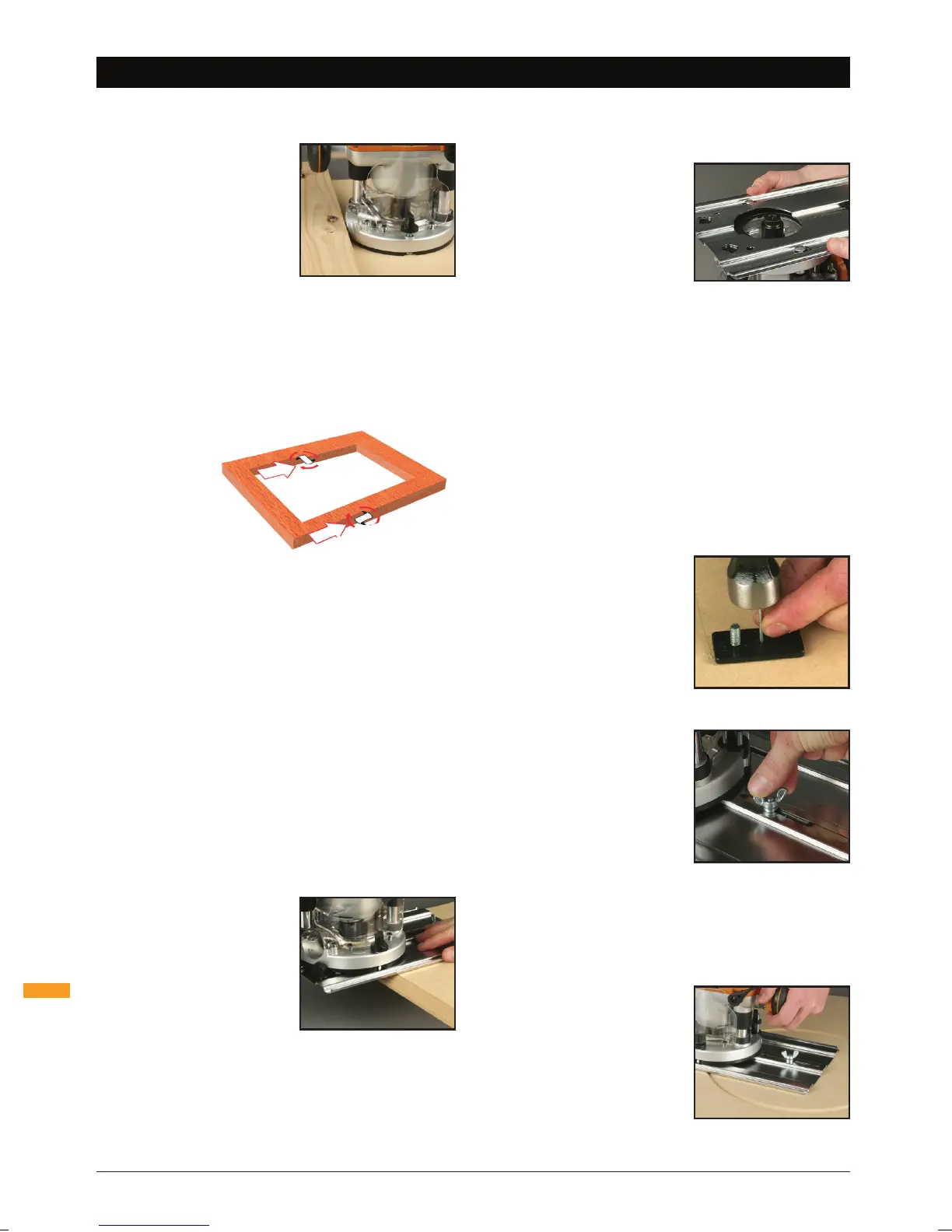

Operazione tenuta a mano
OPERAZIONE TENUTA A MANO
• Indossare tutti i dispositivi di sicurezza richiesti per
utilizzare questo strumento
• Assicurarsi che il pezzo
sia saldamente bloccato
per impedire qualsiasi
movimento durante il
funzionamento
• Tenere la fresatrice con
entrambe le mani per
controllare la fresatrice
e mantenere una pressione e movimento uniforme
durante il taglio
• Non usare mai la fresatrice a mano libera senza
qualche forma di guida. La guida può essere fornita da
una taglierina a cuscinetto guidato, la guida parallela
fornita o un bordo diritto
• Alimentare sempre contro il senso di rotazione
della fresa. La taglierina gira
in senso
orario (come
indicato dalle
frecce sulla
base adiacente
alle manopole di
montaggio piastra)
• Non utilizzare la fresatrice a testa in giù a meno che
non fissata saldamente in un banco fresa ben protetto
(per esempio, Il banco fresa Triton)
BOCCOLE GUIDA OPZIONALI PER I MODELLI
• Delle boccole guida opzionali sono disponibile nel
vostro rivenditore Triton
Piastra base estesa e guida parallela
• La piastra di base estesa (16) fornisce una maggiore
stabilità durante l'utilizzo delle frese a guida lungo uno
spigolo
• Quando si utilizza la fresatrice con la piastra di base in
dotazione, mettere una mano sul lato lungo della base,
tenendolo premuto sul vostro lavoro, e impugna la
maniglia della fresatrice, più lontana, con l'altra mano.
Per montare la piastra di base estesa
1. Allentare le manopole di
montaggio piastre base
(13) in modo che i bulloni
(le manopole di montaggio)
saranno in grado di
ingaggiarsi nelle asole della
piastra di base
2. Girare la fresatrice a testa
in giù
3. Spingere verso l'alto ogni manopola, mentre facendo
scorrere la piastra di base sulla base della fresatrice, e
ingaggiare i bulloni nelle asole sulla piastra di base
4. Far scorrere la piastra di base estesa fino a quando
i bulloni si localizzano contro le estremità delle asole
della serratura. Stringere le manopole di montaggio
piastra con fermezza
Per montare la guida parallela
1. Allentare le manopole laterali
della guida
2. Spingere la guida (14) sulle
guide su ciascun lato della
piastra di base
3. Bloccare l'impostazione
desiderata stringendo
entrambe le manopole della guida
NOTE
• Durante i tagli a trincea una certa distanza da un bordo,
montare la guida alla parte più lunga della base
• Quando si esegue il lavoro a bordo con una fresa a
guida senza-cuscinetto, montare la guida all'estremità
corta della base
• Se si utilizza una taglierina diametro molto grande può
essere necessario fissare blocchi di legno alle facce
guida, attraverso i fori delle viti, per garantire che la
taglierina non entra in contatto con la guida
TAGLI A CERCHIO
1. Montare la base estesa
(senza guida) alla fresatrice
2. Rimuovere il perno di
montaggio (19) dalla base e
fissarlo al centro del proprio
lavoro utilizzando un chiodo
di piccole dimensioni o vite
attraverso uno dei fori nel
supporto. Lasciare il bullone di montaggio in posizione
3. Abbassare la fresatrice e
la base sopra il perno e
rimontare la rondella e il
dado ad aletta
4. Con l’alimentazione spenta,
ruotare la fresatrice lungo
il percorso per verificare
il cerchio, e apportare le
modifiche necessarie.
5. Tagliare il cerchio in più passaggi, riducendo la
profondità di taglio da per esempio due millimetri (1/13 ")
ad ogni passaggio. Non tentare di tagliare in profondità
con un solo passaggio
6. Tagli di passaggio: Se
tagliando tutto il percorso
attraverso il materiale, fissare
una tavola sacrificale alla
parte inferiore del pezzo in
lavorazione. Tagliare il cerchio
più grande, poi quando il
taglio è attraversato, ridurre il
diametro e lavorare di nuovo alla dimensione desiderata,
utilizzare passi leggeri e a piena profondità.
