34
D

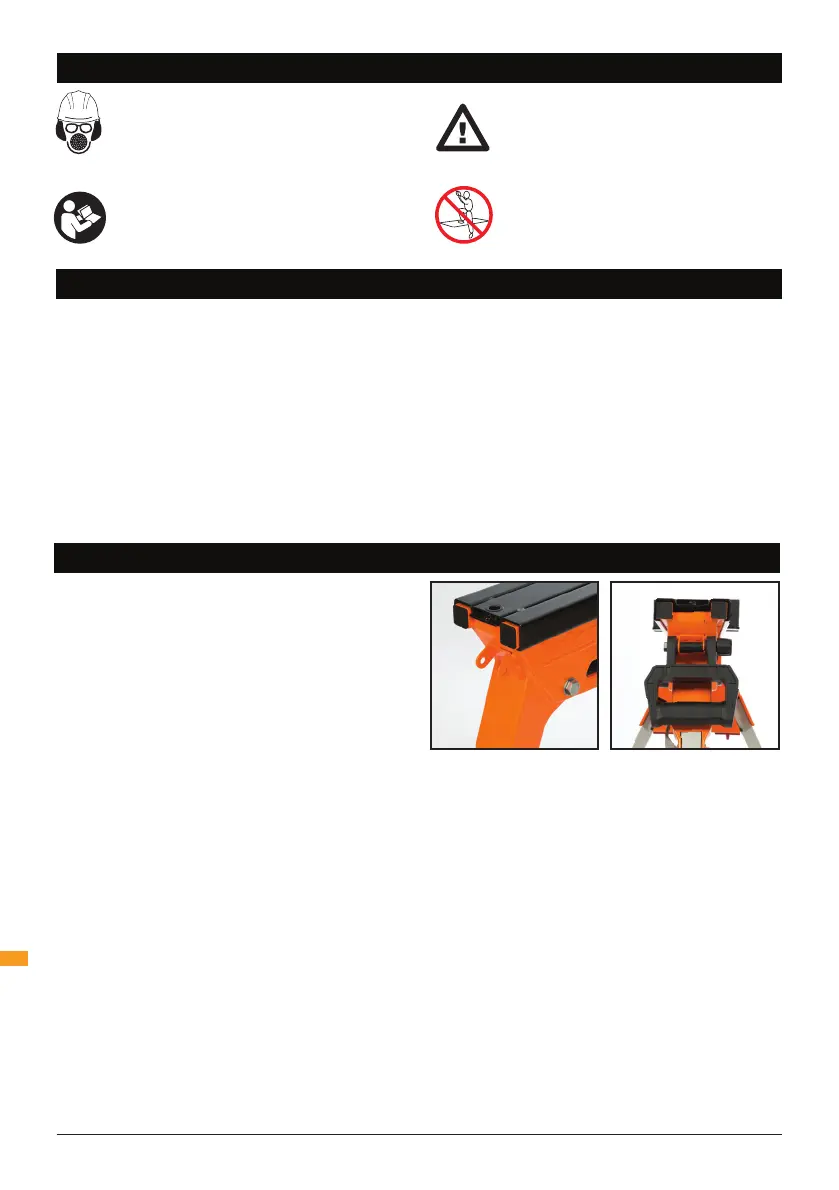

Beschreibung der Symbole / Produktübersicht / Zusammenbau
BESCHREIBUNG DER SYMBOLE
Gehör-, Augen- und Atemschutz tragen
Bedienungsanleitung sorgfältig lesen
Warnhinweis
Nicht als Trittleiter oder Arbeitsplattform
verwenden!
PRODUKTÜBERSICHT
1. Bewegliche Spannbackenauflage
2. Bewegliche Spannbacke
3. Feste Spannbackenauflage
4. Feste Spannbacke
5. Vorderer Tragegriff
6. Spannbacken-Feststellschalter
7. Einrastanzeige der vorderen Standbeine
8. Vordere Gerätestandbeine
9. Vordere Gerätestandfüße
10. Fußpedalarretierung
11. Fußpedal
12. Gerätekörper
13. Feststellhebel des hinteren Standbeines
14. Hinterer Gerätestandfuß
15. Hinteres Gerätestandbein
16. Hinterer Tragegriff
17. Vordere Standbeinarretierung
ZUSAMMENBAU
Vor der Benutzung muss der hintere Tragegriff am
SuperJaws XXL angebracht werden.
Montieren Sie den hinteren Tragegriff (16) mit der
beiliegenden Schraube und dem Drehknopf wie abgebildet
an den am Gerätekörper angeschweißten Laschen.
SJA300_Z1MANPRO1.indd 34 02/12/2013 10:17
