Triton Superjaws XXL User Manual

19
NL

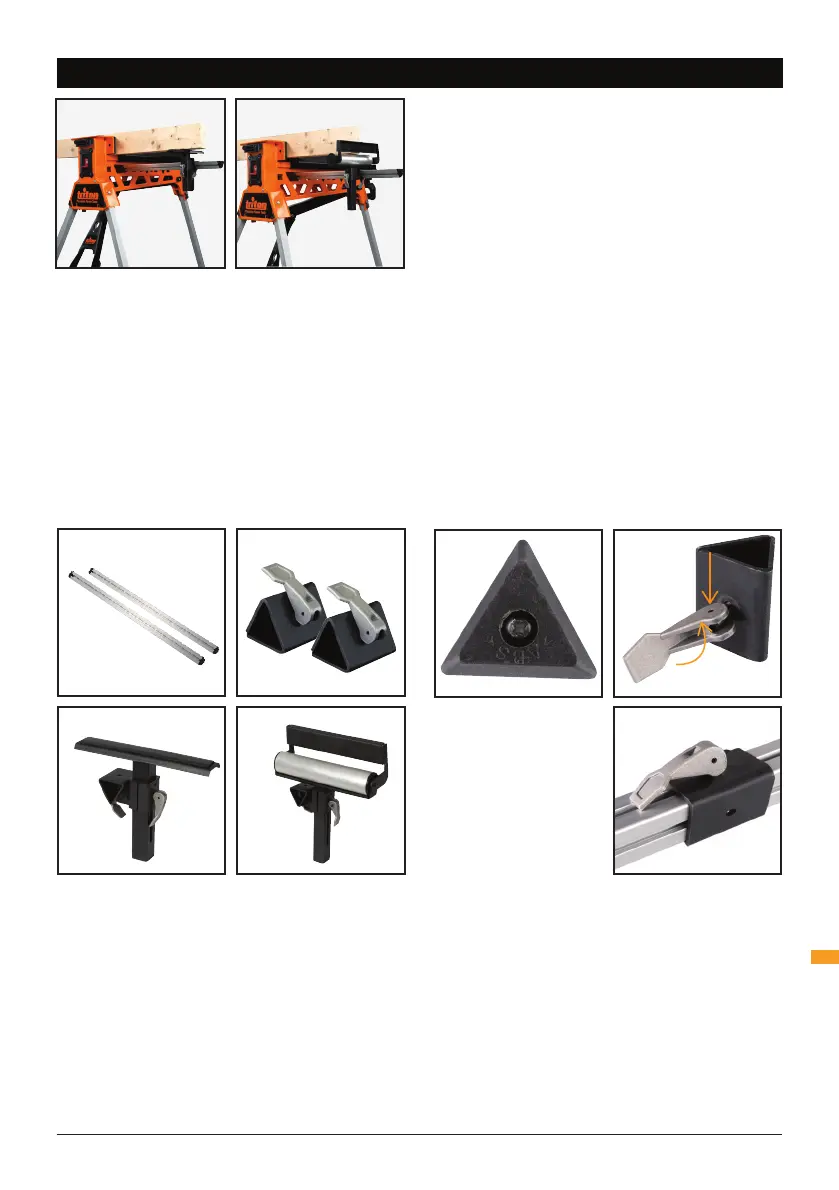

Optionele accessoires
SJAEB – SuperJaws XXL verlengarmen
Twee 600 mm lange verlengarmen voor
montageondersteuning
SJABC – SuperJaws armklemmen
Twee armklemmen voor het vergrendelen van de
verlengarmen
SJASS – SuperJaws XXL standaard steun
In hoogte verstelbare zijsteun met lage wrijving oppervlak
SJARD – SuperJaws XXL rolsteun
In hoogte verstelbare rolsteun met armstop
OPTIONELE ACCESSOIRES
Het bevestigen van de accessoires:
1. Verwijder de kruiskopschroef van het plastic deel op
elk uiteinde van de arm en neem de plastic delen van
de arm. Wanneer u enkel één zijde van het werkstuk
ondersteund zonder het gebruik van de armklemmen,
verwijdert u enkel één plastic eindstuk.
2. Plaats een verlengarm door de geschikte driehoek
in het frame van SuperJaws, waar het werkstuk
ondersteuning vereist.
3. Wanneer vereist klemt u een armklem op elke zichtbare
zijde van de verlengarm. Schuif de klem tegen het
frame. Roteer de vergrendelklemhendel van de steun en
creëer een efficiënte ruimte voor het vergrendelen van
de klemhendel (zie Fig. 25). Vergrendel de armklemmen
met de hendel voor gebruik in plaats als afgebeeld in
Fig. 26.
Let op: De frictie tussen verlengarm en frame is mogelijk
voldoende zonder het gebruik van de klemmen
Let op: Wanneer de arm nauwkeurig on der het werkstuk
gepositioneerd moet worden, is het gebruik van de
klemmen aangeraden
SJAEB
SJASS
SJABC
SJARD
Fig.24
Fig.26
Fig.25
Fig.22 Fig.23
