15
NL
Montage / Opzet
MONTAGE
De Superjaws XXL vereist allereerst de bevestiging van
het achterste draaghandvat. Bevestig het achterste
handvat (16) met behulp van de inbegrepen bout en
vergrendelmoer op de gelaste beugel.
OPZET
De Superjaws is erg gemakkelijk op te zetten, met
wat oefening duurt het slechts enkele seconden om
dit onder de knie te krijgen. Het is uitermate belangrijk
dat deze procedure juist wordt uitgevoerd om schade
te voorkomen. Lees de instructies door en volg deze
nauwkeurig op.

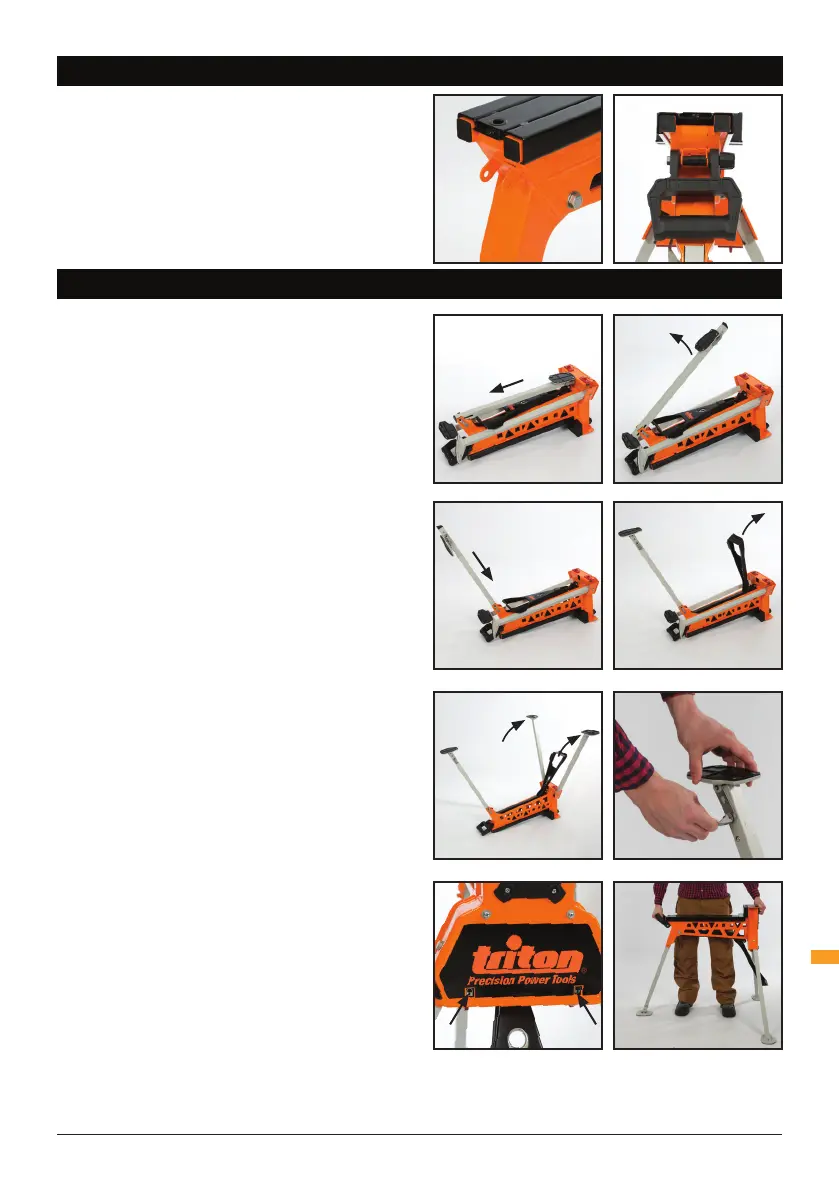

1. Plaats de Superjaws ondersteboven neer, draai de
achterpoot vergrendelhendel (13) los en schuif de
achterpoot (15) uit de opbergpositie in de richting als
afgebeeld in Fig. 1
2. Klap de achterpoot als afgebeeld in Fig. 2 volledig uit
3. Schuif de poot als afgebeeld in Fig. 3 in positie en draai
de achterpoot vergrendelhendel vast
4. Klap het voetpedaal (11) als afgebeeld in Fig. 4 uit. Het
pedaal klikt in positie
5. Klap de voorpoten (8) als afgebeeld in Fig. 5 uit, tot
beiden in positie klikken
6. Kantel de stabilisatievoet (14) als afgebeeld in Fig.
6 en draai de hendel vast zodat de voet in positie
vergrendeld is
7. Draai de Superjaws om. Check of de voorpoot
vergrendelindicatoren (7) op beide poten het
vergrendelsymbool afbeelden als afgebeeld in Fig. 7.
De Superjaws is nu klaar voor gebruik. De beide
draaghandvaten (5 + 16) maken het gemakkelijk
verplaatsen van de Superjaws mogelijk. Zie Fig. 8.
Inklappen
Voor het inklappen van de Superjaws volgt u het opzet
stappenplan in omgekeerde volgorde op.
1. Verwijder het werkstuk uit de kaken en zorg ervoor
dat de vergrendel/ontgrendelschakelaar (6) op de
ontgrendelstand staat
2. Draai en zet de Superjaws ondersteboven neer
3. Ontgrendel alle voorpootvergrendelingen (17) en klap
de poten (8) als afgebeeld in Fig. 9 in
Fig.2Fig.1
Fig.3 Fig.4
Fig.5
Fig.7
Fig.6
Fig.8
SJA300_Z1MANPRO1.indd 15 02/12/2013 10:15
