Montaje y Configuración
3
39
NOTA: Las referencias que contiene este manual sobre los lados
derecho o izquierdo de la base de potencia FLEX™ se hacen
observando la misma desde la posición de operación.
Las excepciones, si las hubiere, serán especificadas.
IMPORTANTE: Esta unidad se envía con el motor SIN aceite.
Posición para dejar parada la base de potencia FLEX™.
Para dejar apoyada la base de potencia FLEX™ después de
desembalarla de la caja de envío, y/o cuando no hay ningún
accesorio, se suministra un práctico soporte Latch’n Lock™ en la
parte posterior de la unidad. Sólo debe utilizar el soporte Latch’n
Lock™ para parar la base de potencia FLEX™ cuando no hay
ningún accesorio. Consulte la Figura 3-1.

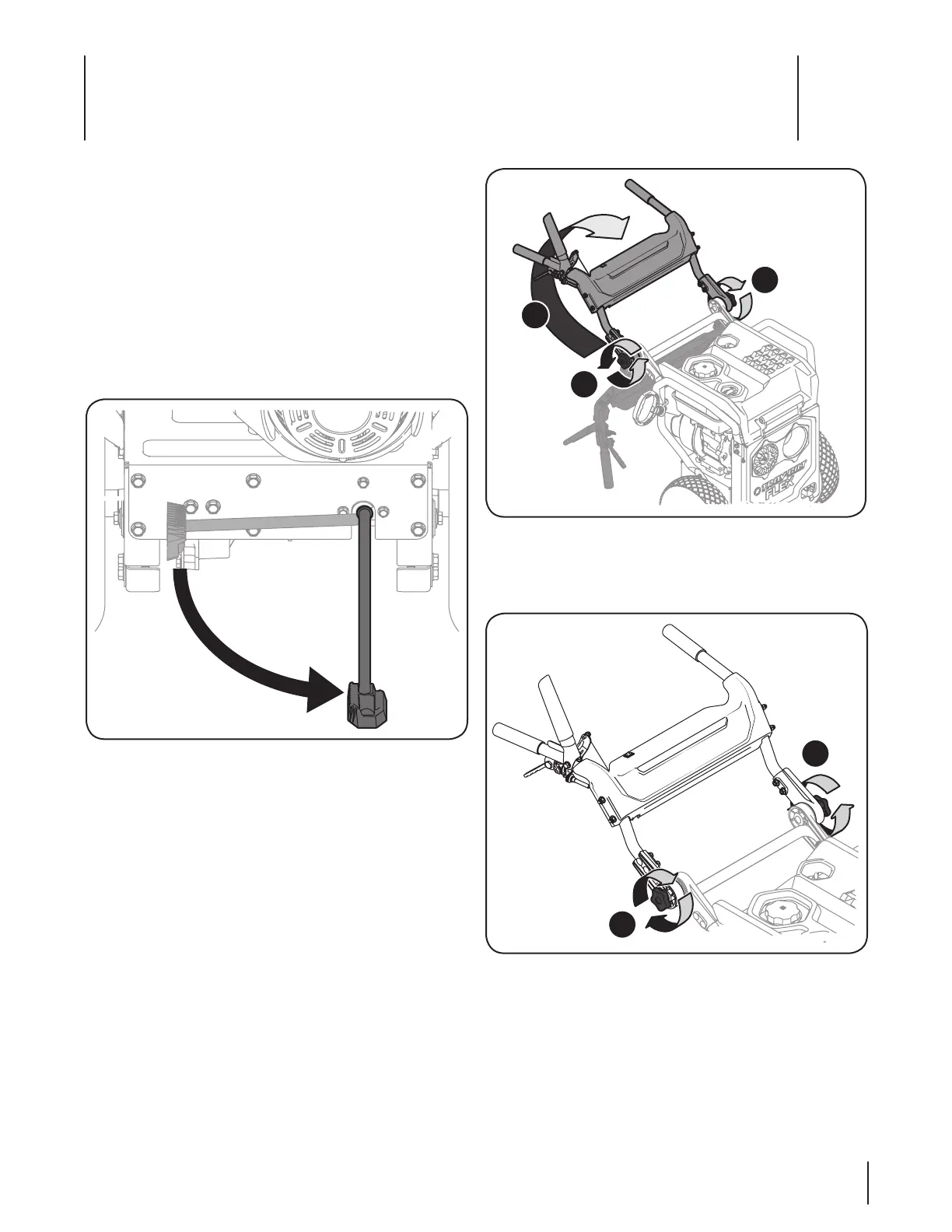

Figura 3-1
Instalación y ajuste de la manija
1. Retire todo el material de embalaje de la manija superior.
2. Afloje las perillas en estrella (A) como se indica en la Figura
3-2 y gire el conjunto de la manija superior hacia arriba (B)
hasta que llegue a la posición óptima de funcionamiento
determinada por la preferencia del operador.
Figura 3-2
3. Ajuste las dos perillas en estrella (C) para sujetar firmemente
la manija superior y los tubos de soporte. Consulte la
Figura 3-3.
Figura 3-3
Nota: Las prácticas perillas en estrella, que se detallan en C de la
Figura 3-3, están disponibles para que el operador pueda ajustar
rápida y fácilmente la manija, en función de sus preferencias y/o
la aplicación.
