INSTRUCCIONES DE ENSAMBLE
ENSAMBLAJE DE LAS MANIJAS
Antes de que pueda operar la unidad, debe instalar las manijas.

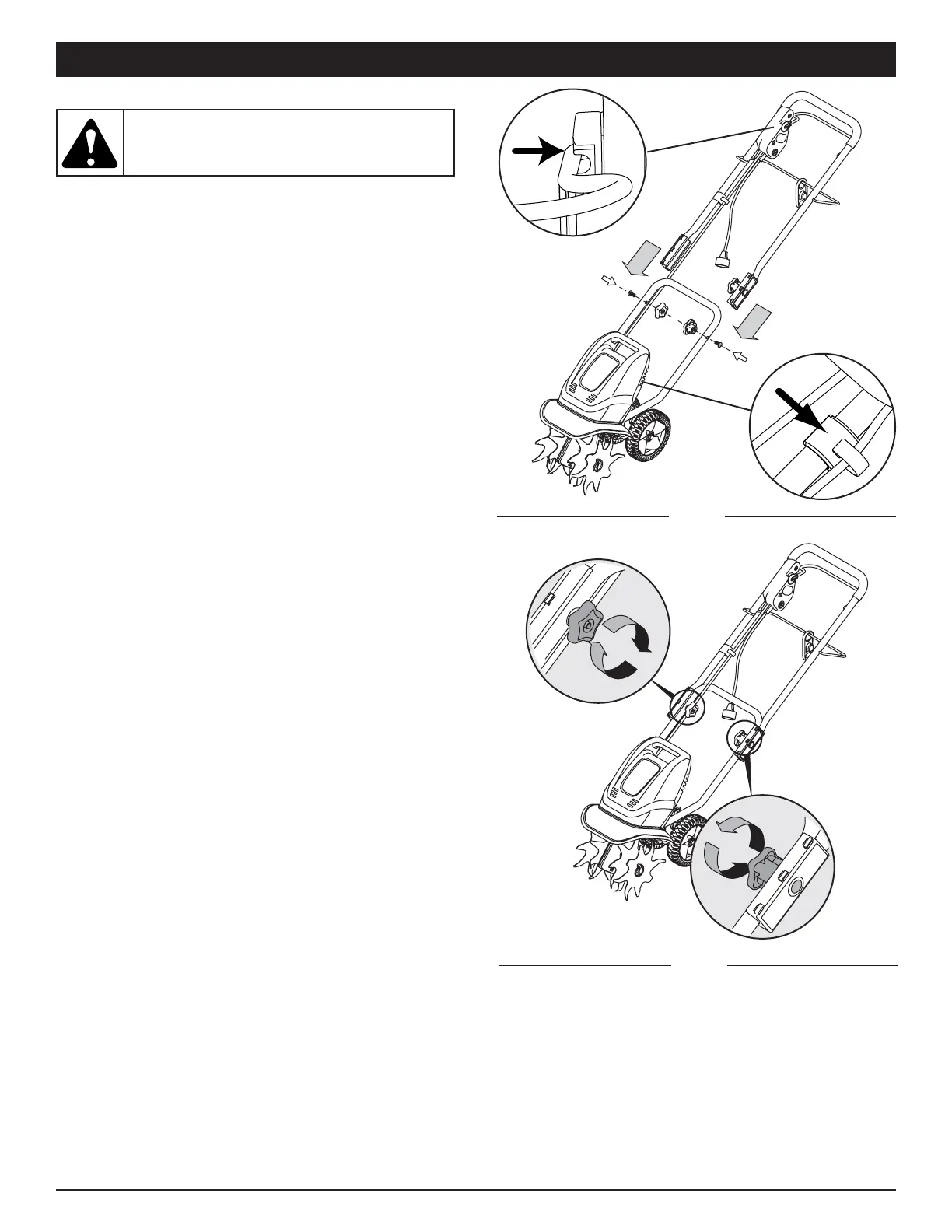

1. Cuando desempaque la unidad, sostenga la manija en la
posición que se indica en la Figura 1 y deslícela hacia las
barras inferiores.
2. Alinee los orificios de la manija con los orificios de las barras
inferiores e inserte los pernos a través de dichos orificios.
3. Mantenga la manija en su lugar mientras atornilla las
perillas a los pernos (Fig. 2).
4. Apriete las perillas para fijar las manijas en su lugar.
NOTA: No apriete demasiado las perillas.
5. Verifique que el asa esté montada en el conjunto del
interruptor (Fig. 1, A).
NOTA: Tenga cuidado en no comprimir el cable del
interruptor al colocar en posición las manijas.
6. Fije el cable del interruptor al retenedor de cable, en la barra
inferior, como se indica en la inserción de la Figura 1, B.
ADVERTENCIA: Para evitar lesiones personales
graves, no conecte prolongadores eléctricos a la
unidad hasta terminar por completo el montaje de
la cultivadora
Fig. 1
Fig. 2
A
B
