INSTRUCCIONES DE MANTENIMIENTO Y REPARACIÓN
EXTRACCIÓN Y REEMPLAZO DE LOS DIENTES
Todos los dientes de su cultivadora están sujetos a desgaste,
y se deben reemplazar cuando presenten signos de daño. Los
dientes también se deben retirar para limpiarlos tras cada uso.
Cómo sacar y cambiar los dientes
1. Cerciórese de que la unidad esté apagada.
NOTA: Puede ser necesario poner al cultivador detrás en una
posición horizontal respecto a una superficie llana
plana con la manija superior que toca la tierra. Puede
también ser necesario lavar cualquier suciedad de los
dientes y del eje para la facilidad del retiro.
2. Quite el pasador de trinquete de cada uno de los extremos
del eje de los dientes. Saque los dientes deslizándolos del
eje (Fig. 9).
3. Limpie y engrase el eje.
ADVERTENCIA: Para evitar lesiones graves,
nunca realice el mantenimiento ni las reparaciones
con la unidad en funcionamiento. Realice dichas
tareas siempre con la unidad fría.
ADVERTENCIA: Evite arranques accidentales.
Detenga el motor y desconecte el prolongador antes
de realizar tareas de mantenimiento o reparaciones.
ADVERTENCIA: Dientes de la cultivadora son
muy afilados. Utilice siempre guantes de cuero para
proteger sus manos cuando manipule los dientes.
ADVERTENCIA: nunca realice el mantenimiento
ni con una manguera. Evite que el agua entre en las
reparaciones con la unidad en contacto con el
motor y las conexiones funcionamiento. Realice
dichas tareas eléctricas
4. Coloque los dientes nuevos deslizándolos en su lugar con
los núcleos mirando uno hacia el otro (Fig. 9).
NOTA: Cada uno de los dientes tiene un lado convexo.
Asegúrese de que todos los lados convexos queden
mirando como se muestra en la Figura 9.
5. Asegure los dientes nuevos al eje con pasadores de
trinquete. Para poder sacar los dientes más fácilmente, es
posible que sea necesario lavar los dientes y el eje para
quitar la suciedad.

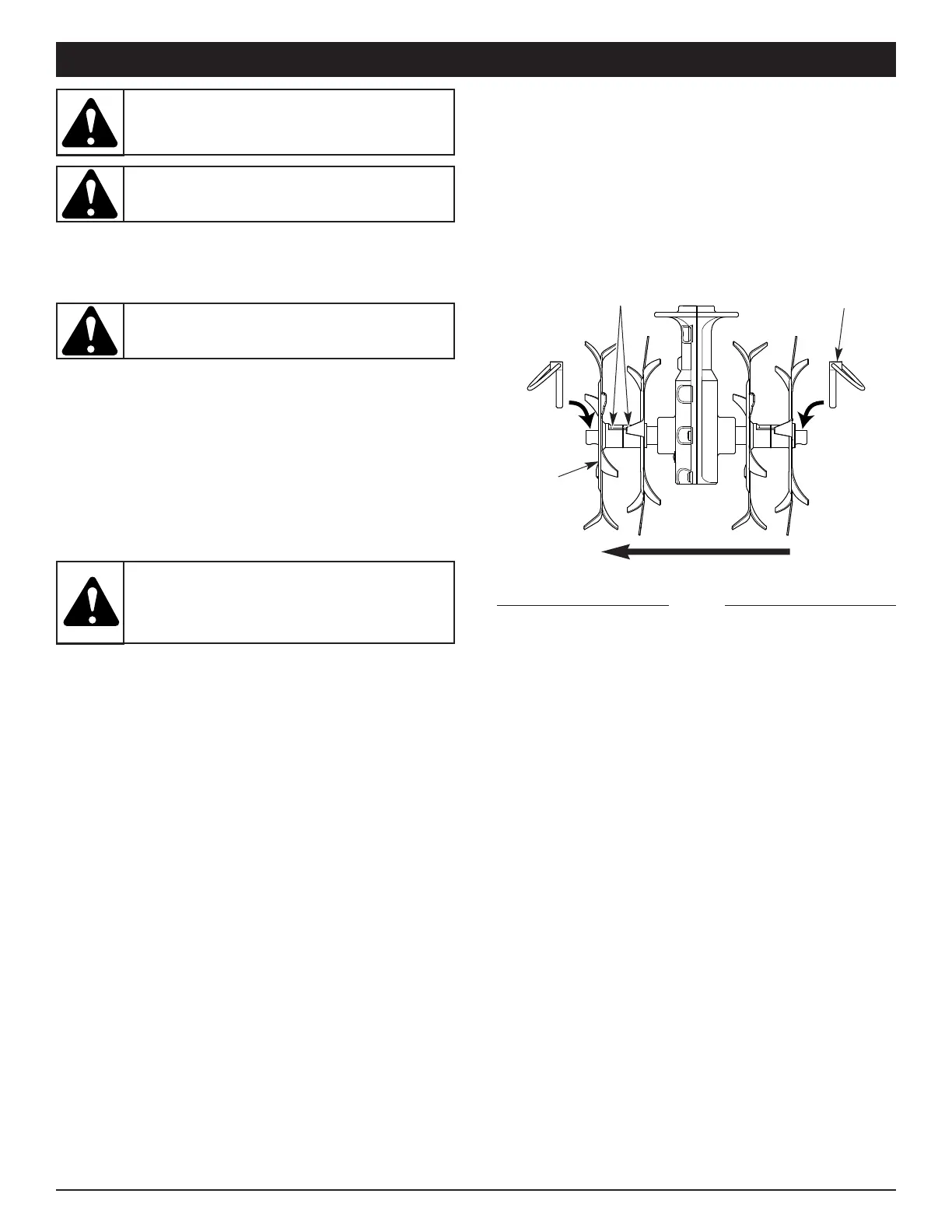

Fig. 9
Bujes
Chaveta de
trinquete
Direction de lados convexos
Lado
convexo
