47

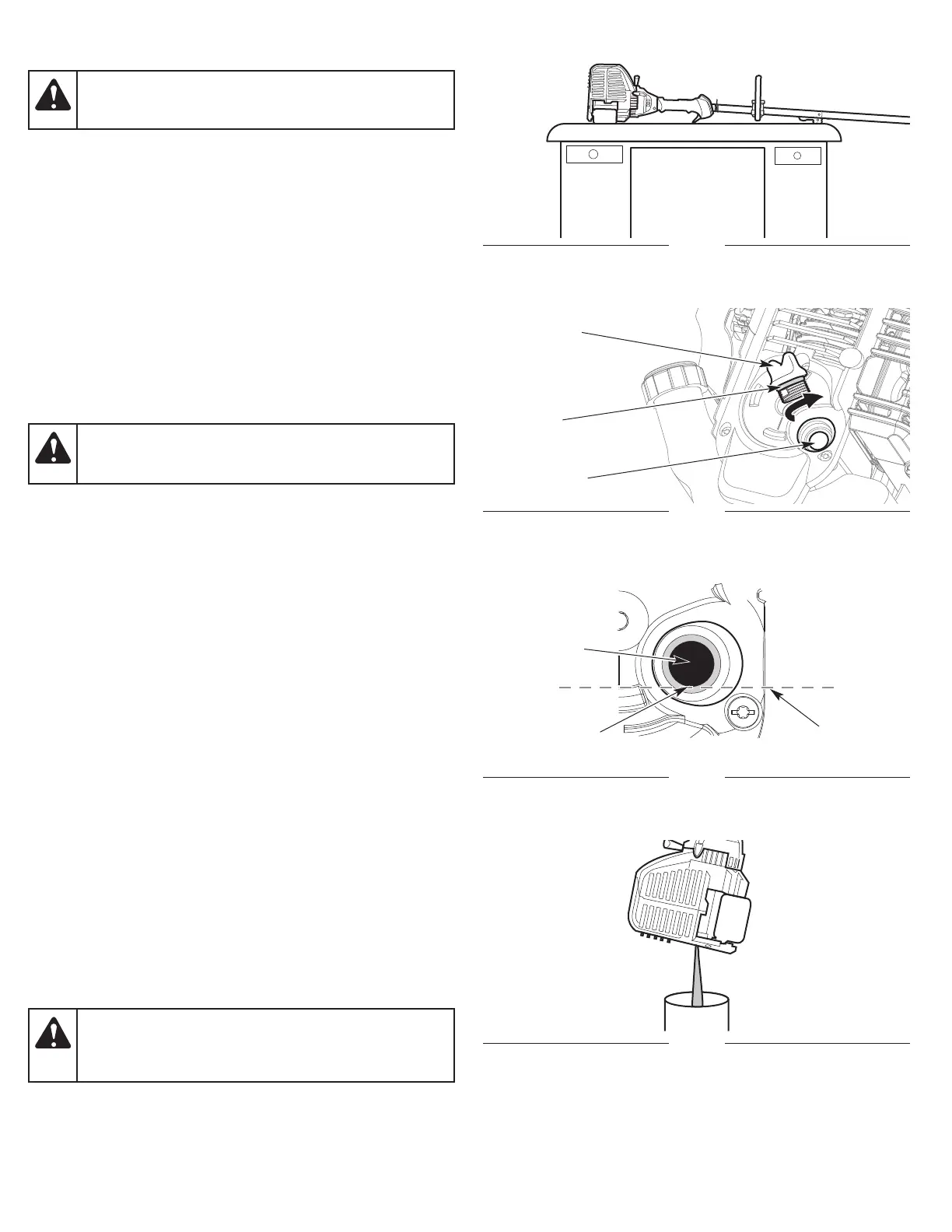

Fig. 35
Filet inférieur
Orifice de
remplissage
d'huile
Niveau d'huile
maximal
Fig. 36
Fig. 33
Fig. 34
Bouchon de
remplissage
de l'huile
Orifice de
remplissage
d'huile
Joint
torique
VÉRIFICATION DU NIVEAU D'HUILE
1. Arrêtez le moteur et laissez-le refroidir.
2. Réglez l'appareil sur une surface plane, comme un établi ou
une table. Le bouclier de la tête de coupe devrait pendre sur le
bord, de sorte que le moteur est de niveau (Fig. 33).
REMARQUE : Le non-respect de la consigne visant à maintenir le
niveau du moteur peut entraîner un débordement de l'huile.
3. Nettoyez la zone autour du bouchon de remplissage (Fig. 34)
pour empêcher des débris d'entrer dans l'orifice de remplissage
d'huile (Fig. 34).
4. Dévissez le bouchon de remplissage d'huile.
5. Regardez dans l'orifice de remplissage d'huile, utilisez une lampe
de poche si nécessaire. Le niveau d'huile doit à peine toucher
le filet inférieur de l'orifice de remplissage d'huile (Fig. 35).
• Si le niveau d'huile est trop bas, ajoutez une petite quantité
d'huile dans l'orifice de remplissage jusqu'à l'obtention du
niveau adéquat.
• Si le niveau d'huile est trop élevé, renversez l'appareil et
vidangez l'excès d'huile dans un récipient approprié (Fig. 36).
6. Essuyez toute huile déversée.
7. Assurez-vous que le joint torique est en place sur le bouchon de
remplissage d'huile (Fig. 34).
8. Remettez le bouchon de remplissage d'huile.
AVERTISSEMENT :
Vérifiez le niveau d'huile avant
chaque utilisation. On ne saurait trop insister sur
l'importance de maintenir le niveau huile approprié.
AVERTISSEMENT :
NE PAS remplir excessivement le
carter. UN REMPLISSAGE EXCESSIF DU CARTER PEUT
PROVOQUER DES BLESSURES GRAVES.
VIDANGE DE L'HUILE
Vidangez l'huile lorsque le moteur est encore chaud. L'huile coulera
facilement et entraînera plus d'impuretés.
1. Nettoyez la zone autour du bouchon de remplissage (Fig. 34) pour
empêcher des débris d'entrer dans l'orifice de remplissage
d'huile (Fig. 34).
2. Dévissez le bouchon de remplissage d'huile.
3. Faites basculer l'appareil verticalement pour déverser l'huile de
l'orifice de remplissage dans un récipient (Fig. 36). Prévoyez
suffisamment de temps pour une vidange complète.
REMARQUE : Jetez l'huile usagée conformément à la
réglementation fédérale, provinciale et locale.
4. Essuyez toute huile déversée.
5. Versez 90 ml (3,04 oz liq.) d'huile SAE 30 dans l'orifice de
remplissage.
6. Essuyez toute huile déversée.
7. Assurez-vous que le joint torique est en place sur le bouchon de
remplissage d'huile (Fig. 34).
8. Remettez le bouchon de remplissage d'huile.
AVERTISSEMENT :
NE PAS remplir excessivement le
carter. UN REMPLISSAGE EXCESSIF DU CARTER PEUT
PROVOQUER DES BLESSURES GRAVES. Consultez les
section Vérification du niveau d'huile.
