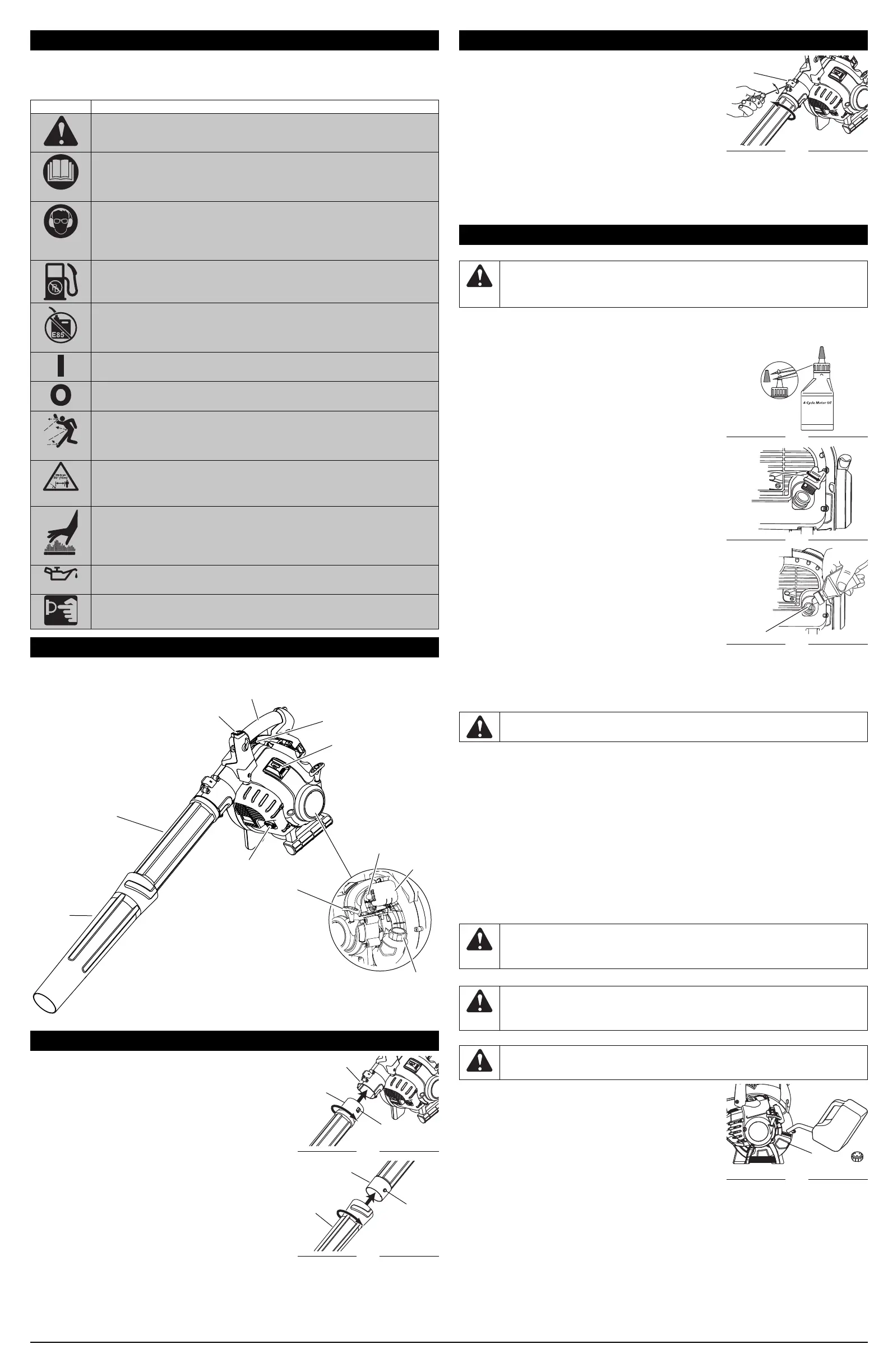

Troy-Bilt TB4SC - Familiarisez-Vous Avec Votre Outil; Informations Sur Lhuile et le Carburant; Instructions de Montage

8
Retrait du tube de souffl age
1. Tenez fermement l’appareil.
2. Insérez un tournevis plat dans le verrouillage du tube.
Tournez le tournevis un quart de tour vers la gauche et tenez
le verrouillage du tube (Fig. 3).
3. Prenez le tube de souffl age et faites-le tourner vers la gauche
(Fig. 3).
4. Retirez le tube de souffl age de la sortie du souffl eur.
5. Saisissez la buse et tournez-la vers la gauche jusqu’à ce
qu’elle se libère du tube de souffl age.
6. Retirez la buse du tube de souffl age.
Retrait de la buse
1. Tenez fermement le tube de souffl age.
2. Saisissez la buse et tournez-la vers la gauche jusqu’à ce qu’elle se libère du tube de souffl age.
3. Retirez la buse du tube de souffl age.
• SYMBOLES INTERNATIONAUX ET DE SÉCURITÉ •
Ce manuel de l’utilisateur décrit les symboles et pictogrammes de sécurité internationaux qui peuvent
apparaître sur ce produit. Lisez ce manuel de l’utilisateur pour obtenir des informations complètes sur
la sécurité, l’assemblage, l’utilisation, l’entretien et les réparations.
SYMBOLE SIGNIFICATION
• SYMBOLE D’ALERTE DE SÉCURITÉ
Indique un danger, un avertissement ou une mise en garde. Ce symbole peut être
combiné à d’autres symboles ou pictogrammes.
• LISEZ LE MANUEL DE L’UTILISATEUR
AVERTISSEMENT : Lisez le(s) manuel(s) de l’utilisateur et suivez toutes
les consignes de sécurité et de prévention. Tout manquement peut entraîner des
blessures graves pour les utilisateurs et/ou pour les personnes à proximité.
• PORTEZ DES LUNETTES DE SÉCURITÉ ET DES PROTECTIONS AUDITIVES
AVERTISSEMENT : Les objets projetés et le bruit peuvent entraîner des lésions
oculaires et des pertes auditives. Portez toujours des protections oculaires conformes
aux normes ANSI Z87.1-1989 et des protections auditives lorsque vous utilisez cet outil.
Protégez-vous le visage avec un masque intégral au besoin.
• ESSENCE SANS PLOMB
Utilisez toujours de l’essence sans plomb fraîche et propre.
• N’UTILISEZ PAS D’ESSENCE E85 DANS CET APPAREIL
AVERTISSEMENT : Il a été prouvé que l’utilisation de carburant contenant
plus de 10 % d’éthanol endommagera très certainement ce moteur et annulera la
garantie.
• COMMANDE MARCHE/ARRÊT
MARCHE / DÉMARRAGE / FONCTIONNEMENT
• COMMANDE MARCHE/ARRÊT
ARRÊT ou STOP
• LES OBJETS PROJETÉS ET LA TÊTE DE COUPE PEUVENT CAUSER DES
BLESSURES GRAVES
AVERTISSEMENT : de petits objets peuvent être projetés à grande vitesse
et entraîner des blessures. Tenez-vous à l’écart du rotor tournant.
• ÉLOIGNEZ LES PERSONNES SE TROUVANT À PROXIMITÉ
AVERTISSEMENT : Faites reculer les personnes se trouvant à proximité, en
particulier les enfants et les animaux, d’au moins 15 m (50 pieds) de la zone de travail.
• SURFACE CHAUDE
AVERTISSEMENT : Ne touchez aucun des composants métalliques du
moteur. Le moteur devient très chaud lors de l’utilisation et peut entraîner de
graves brûlures. Laissez refroidir complètement le moteur avant d’entreprendre
toute tâche d’entretien ou de réparation.
• HUILE
Consultez le manuel de l’utilisateur pour connaître le type d’huile à utiliser.
• POIRE D’AMORÇAGE
Appuyez sur la poire d’amorçage lentement et complètement, dix (10) fois.
ASSEMBLAGE DE L’APPAREIL
Mise en place du tube de souffl age
1. Alignez la partie saillante sur l’extrémité du tube de souffl age
avec l’encoche sur l’extrémité inférieure de la sortie du
souffl eur (Fig. 1).
2. Insérez le tube de souffl age sur la sortie du souffl eur (Fig. 1).
3. Pivotez le tube de souffl age vers la droite jusqu’à ce qu’il soit
parfaitement en place (Fig. 1).
Mise en place de la buse
1. Alignez l’encoche sur la partie supérieure de la buse avec la
partie saillante sur l’extrémité du tube de souffl age (Fig. 2).
2. Insérez la buse dans le tube de souffl age (Fig. 2).
3. Pivotez la buse vers la droite jusqu’à
ce qu’elle soit bien serrée (fi g. 2).
Commande
Marche/Arrêt
Manette des
gaz
Poignée
Poire d’amorçage
Poignée du cordon
de démarrage
Tube de
souffl age
Buse
Couvercle du
fi ltre à air
Couvercle de la
bougie d’allumage
FAMILIARISEZ-VOUS AVEC VOTRE OUTIL
APPLICATIONS
• Nettoyage des jardins, garages, allées,
auvents, terrasses, trottoirs, alentours
des murs et des clôtures, etc.
INSTRUCTIONS DE MONTAGE
Bouchon
d’huile
Fig. 3
Retrait du tube
de souffl age
Bouchon du
réservoir de
carburant
Fig. 1
Sortie du
souffl eur
Tube de
souffl age
Partie
saillante
Fig. 2
Tube de
souffl age
Partie
saillante
Buse
TYPE D’HUILE RECOMMANDÉE
Il est extrêmement important d’utiliser le type d’huile adapté et en quantité correcte dans le carter.
Vérifi ez l’huile avant chaque utilisation et changez-la régulièrement. L’utilisation d’une huile non
adaptée ou sale peut entraîner une usure prématurée du moteur
et une panne.
Utilisez une huile de grande qualité SAE 30 d’API (American
Petroleum Institute) de classe SF, SG, SH.
AJOUTER DE L’HUILE DANS LE CARTER : PREMIÈRE
UTILISATION
REMARQUE : L’appareil est vendu sans huile dans le moteur.
Pour éviter d’endommager l’appareil, versez de l’huile
dans le carter avant de démarrer l’appareil.
Un fl acon d’huile SAE 30 SF, SG, SH de 60 ml (2,03 oz) est fourni
avec cet appareil (Fig. 7).
REMARQUE : Conservez le fl acon d’huile une fois vide ; il pourra
vous être utile pour mesurer la quantité d’huile correcte
lorsque vous la changerez les fois suivantes. Reportez-
vous aux instructions portant sur la vidange de l’huile.
1. Dévissez le bouchon du fl acon d’huile et retirez l’opercule sur
l’ouverture. Remettez le bouchon en place et coupez la pointe
en entonnoir (Fig. 4).
2. Placez l’appareil sur une surface plane et retirez le bouchon
d’huile (Fig. 5).
3. Versez la totalité du fl acon d’huile dans le trou de remplissage
d’huile (Fig. 6).
REMARQUE : Ne jamais ajouter d’huile à l’essence ou dans le
réservoir de carburant.
4. Si de l’huile s’est renversée, essuyez-la, puis remettez en
place le bouchon de remplissage.
Vérifi ez l’huile avant chaque utilisation et changez-la au besoin.
Consultez la section Vérifi er le niveau d’huile.
TYPE DE CARBURANT RECOMMANDÉ
L’utilisation de vieux carburant est la première cause de
mauvaises performances de l’appareil. Assurez-vous d’utiliser de l’essence sans plomb fraîche et
propre.
REMARQUE : Cet appareil est équipé d’un moteur quatre temps. Afi n d’éviter d’endommager
l’appareil, ne mélangez en aucun cas de l’huile avec de l’essence.
Défi nition des carburants mélangés
Les carburants actuels sont souvent un mélange d’essence et d’oxygénés comme l’éthanol, le
méthanol ou l’éther MTBE. Un carburant mélangé à l’alcool absorbe l’eau. Il suffi t d’1 % d’eau dans le
carburant pour que des acides se forment lors du stockage. Employez du carburant frais (moins de 60
jours) lorsque vous utilisez du carburant mélangé à l’alcool.
Utilisation de carburants mélangés
Si vous choisissez d’utiliser ou ne pouvez éviter d’utiliser un carburant mélangé, suivez les conseils
ci-dessous :
• Utilisez toujours de l’essence sans plomb, récente.
• Utilisez un additif pour carburant visant à stabiliser le gaz.
• Videz le réservoir et faites tourner le moteur pour éliminer complètement l’essence avant
d’entreposer l’appareil.
Utilisation d’additifs pour carburant
L’utilisation d’un stabilisateur de gaz permet d’empêcher la corrosion et de minimiser la formation de
résidus de gomme pendant un maximum de six (6) mois. Ajoutez 23 ml (0,8 oz) d’additif par gallon
(3,8 litres) de carburant selon les instructions indiquées sur le bidon. N’ajoutez JAMAIS d’additifs
directement dans le réservoir de carburant de l’appareil.
REMPLIR LE RÉSERVOIR DE CARBURANT
1. Retirez le bouchon du réservoir de carburant (Fig. 7).
2. Placez le bec du bidon d’essence dans le trou de remplissage
du réservoir de carburant et remplissez.
REMARQUE : Veillez à ne pas trop remplir le réservoir.
3. Si de l’essence s’est renversée, essuyez-la.
4. Remettez en place le bouchon du réservoir de carburant.
5. Éloignez l’appareil d’au moins 9 m (30 pieds) de la source et
du site de ravitaillement en carburant avant de démarrer le
moteur.
REMARQUE : Éliminez le carburant usagé conformément aux
réglementations locales, régionales et nationales en
vigueur.
INFORMATIONS SUR L’HUILE ET LE CARBURANT
AVERTISSEMENT : LE REMPLISSAGE EXCESSIF D’HUILE DANS LE CARTER PEUT
CAUSER DES BLESSURES GRAVES. Il est absolument essentiel de vérifi er et maintenir
en permanence le niveau d’huile dans le carter. Vérifi ez l’huile avant chaque utilisation et
changez-la au besoin. Reportez-vous aux instructions portant sur la vidange de l’huile.
AVERTISSEMENT : L’utilisation de carburant contenant plus de 10 % d’éthanol
endommagera très certainement ce moteur et annulera la garantie.
AVERTISSEMENT : L’essence est extrêmement infl ammable. Les vapeurs qui
s’en dégagent peuvent exploser si on y met le feu. Coupez toujours le moteur et laissez-
le refroidir avant de remplir le réservoir de carburant. Ne fumez pas en remplissant le
réservoir. Éloignez toute source d’étincelles ou de fl ammes vives de la zone.
AVERTISSEMENT : Enlevez le bouchon du réservoir lentement pour ne pas être
blessé par les jets d’essence. Ne démarrez jamais l’appareil avant d’avoir bien revissé le
bouchon du réservoir de carburant.
AVERTISSEMENT : Ajoutez du carburant en extérieur, dans un lieu propre, plan
et bien aéré. Si de l’essence est renversée, essuyez-la immédiatement. Évitez tout ce
qui pourrait enfl ammer le carburant renversé. Ne démarrez pas le moteur avant que les
vapeurs de carburant ne se soient dissipées.
Fig. 7
Réservoir de
carburant
Fig. 6
Trou de
remplissage
d’huile
Fig. 5
Bouchon
d’huile
Fig. 4
RÈGLES POUR UNE UTILISATION EN TOUTE SÉCURITÉ INSTRUCTIONS DE MONTAGE
