9
Percer un trou de Ø 8 mm et
y faire passer le câble, fixer la
pièce de commande à l'aide
des deux vis. Raccorder le
câble de la pièce de comman-
de, le câble 230 V et celui du
thermoplongeur conformé-
ment au schéma des
connexions.

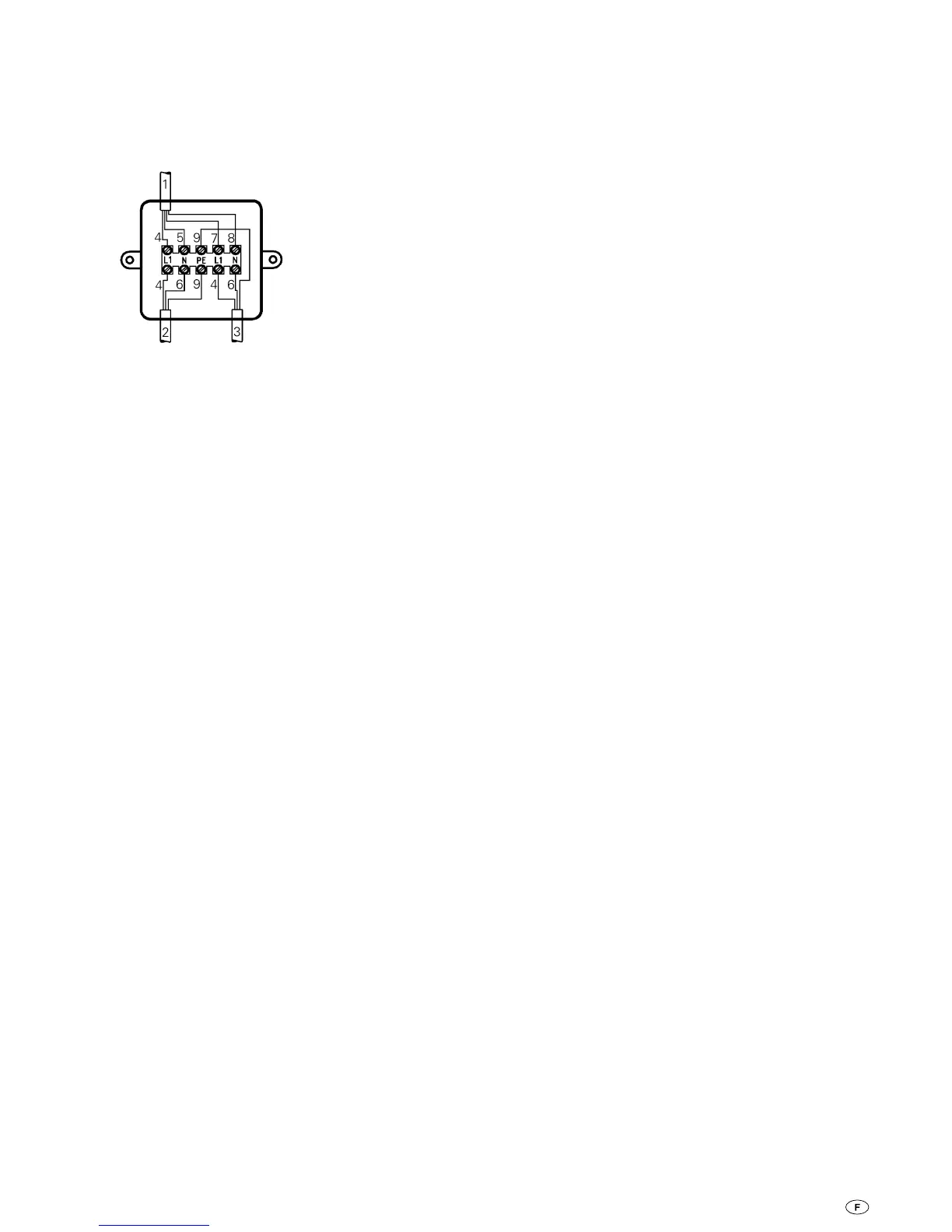

1 = câble de la pièce de
commande
2 = alimentation
3 x 1,5 mm
2
3 = câble du thermoplongeur
4 = brun
5 = vert
6 = bleu
7 = jaune
8 = blanc
9 = jaune/vert
Placer la boîte de distribution
(44) à proximité de l'appareil
- au niveau du bas de caisse
ou à la paroi - (longueur du
câble 150 cm).
Attention : Tous les câbles
doivent être fixés avec des
brides de fixation.
8
Contrôle du
fonctionnement
Après le montage, contrôler
l'étanchéité de la conduite
d'alimentation en gaz selon la
méthode de la perte de pres-
sion. Ensuite, procéder au
contrôle du fonctionnement
de l'appareil comme indiqué
dans le mode d'emploi, en
particulier la vidange d'eau.
Aucun recours en garantie
pour des dégâts dus au gel !
Ne jamais laisser fonction-
ner le chauffe-eau sans eau.
Un bref contrôle du fonctionne-
ment électrique est aussi pos-
sible sans eau. Avant la mise
en service, observer impérati-
vement le mode d'emploi !
9
Remarques
d'avertissement
L'autocollant jaune joint à
l'appareil et portant les re-
marques d'avertissement doit
être apposé dans le véhicule
par l'installateur ou par le dé-
tenteur en un endroit bien vi-
sible de chaque utilisateur
(par ex. sur la porte de la pen-
derie). Si nécessaire, réclamer
l'autocollant auprès de Truma.
