Fines de uso
Las escuadras de fijación de
este kit de montaje sirven
para refuerzo del bastidor
y permiten así el montaje
del sistema de maniobra
Euro Mover en caravanas con
chasis AL-KO Vario III / AV.
El montaje es básica-
mente posible sólo de-
trás del eje. Si en esta zona
ya hay montado un soporte
de rueda de reserva o un
depósito de aguas residuales,
no se puede montar el siste-
ma de maniobra.
A fin de garantizar un mon-
taje apropiado y seguro,
antes de proceder al montaje
deberá leer íntegramente con
atención estas instrucciones.
¡Se debe respetar en
absoluto el orden de
montaje!
Instruciones
de montaje

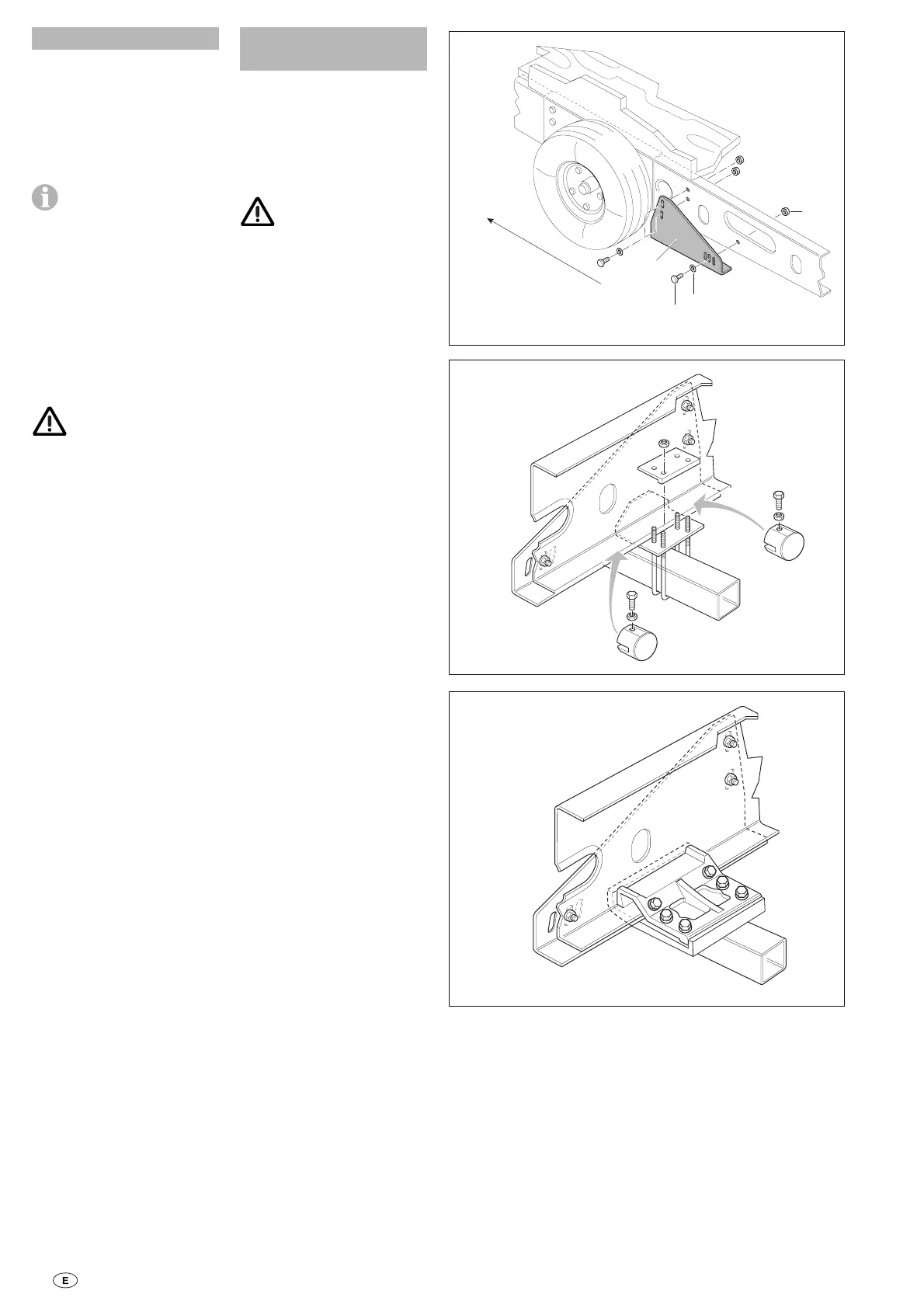

1. Fig. A: Sujetar las escu-
adras de fijación (1) por am-
bos lados respectivamente
con 3 tornillos (2), arandelas
(3) y tuercas autofrenables (4)
en los taladros disponibles.
Para el alojamiento
de las escuadras de
fijación se deben utilizar
exclusivamente los taladros
ya previstos por AL-KO en la
parte posterior del bastidor.
¡Las escuadras de fijación
deben tener asiento plano en
el chasis!
2. Fig. B + C: Realizar el si-
guiente montaje conforme a
las instrucciones de montaje
del Mover.
Estas instrucciones de mon-
taje se deberán adjuntar a la
documentación de la carava-
na para la inspección ulterior.
8
A
B
1
2
3
4
Senti
do de marcha
C
