Truma S 5004 E - Montaggio Della Stufa

29
Nel caso in cui venga installato un ventilatore Truma e /
o la stufa elettrica supplementare Truma Ultraheat, ri-
muovere il relativo coperchio (t) e/o (U) ed effettuarne il mon-
taggio preliminare sulla nicchia di montaggio seguendo le
istruzioni allegate.

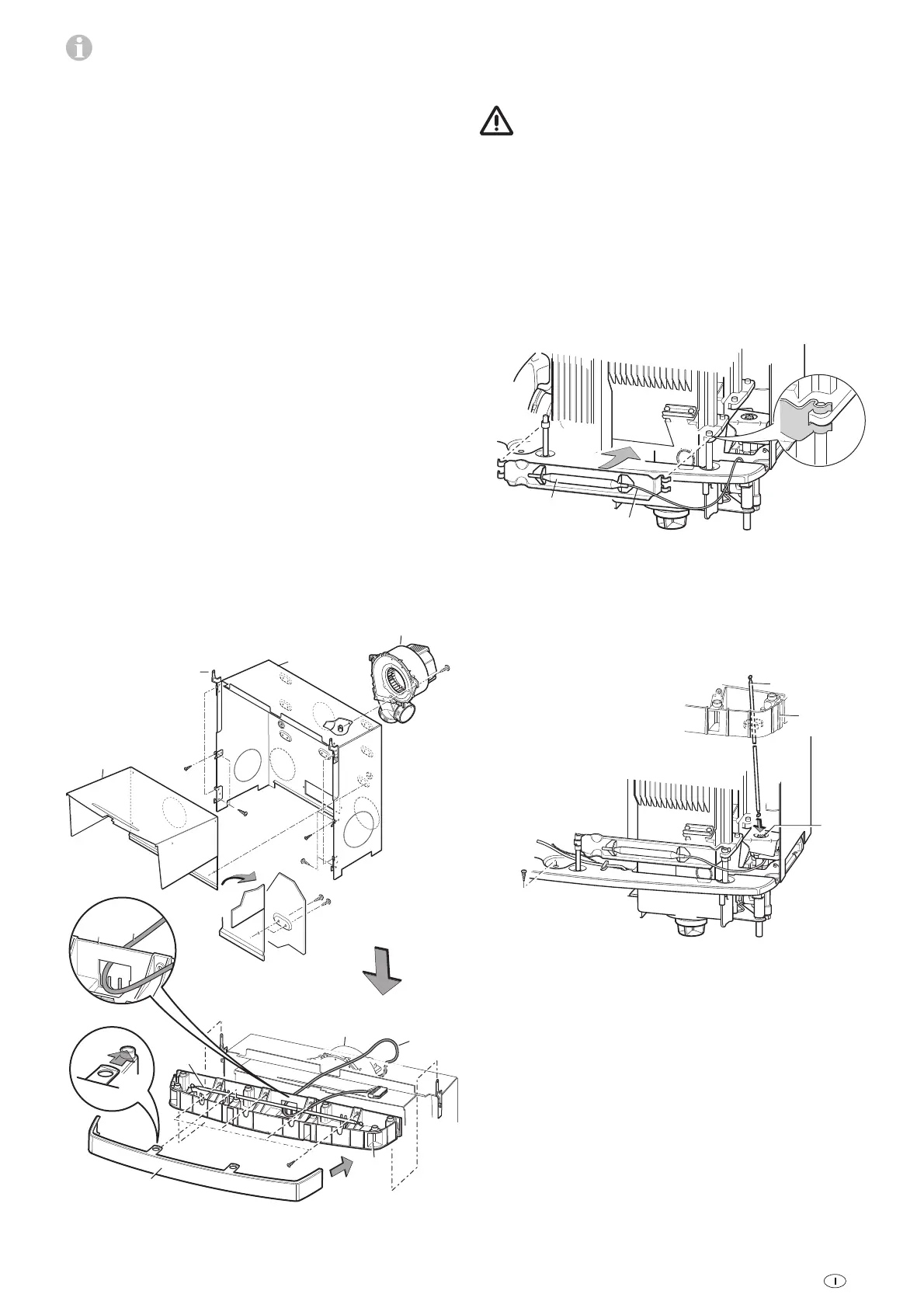

– Sovrapporre la parte esterna e quella interna della nicchia di
montaggio e fissare con 7 viti (3,5 x 9,5) – fissare il montag-
gio a destra (R) e il montaggio a sinistra (L).
– Fissare il / i ventilatore/i (20) con rispettivamente 3 viti
(3,5 x 19) alla nicchia di montaggio. Se non viene montato
nessun ventilatore, le viti devono essere comunque avvitate
per impedire lo sbattere della nicchia di montaggio.
– Posizionare il supporto (60) sui sostegni (1a) della nicchia di
montaggio e far scattare in posizione.
Unità di comando interno
– spingere il cavo del‘unità di comando (23 – silicone) per il
ventilatore attraverso l‘incavo del supporto e fissare nella
traccia per cavi prevista.
Unità di comando esterno
– il cavo dell‘unità di comando (senza figura) non deve confi-
nare con la stufa, il ventilatore o il tubo per aria calda. Fissa-
re bene il / i cavo/i.
– Avvitare obliquamente verso l’esterno la nicchia di montag-
gio già predisposta nel ritaglio d’installazione con 6 viti
(3 x 12). Se ciò non fosse possibile, la nicchia di montaggio
può essere fissata sulla parte anteriore del ritaglio d‘installa-
zione con 4 viti.
– Fissare il supporto (60) con 4 viti (3,5 x 16).
– Spingere la mascherina (61) da davanti, fino a che non
scatta in posizione.
R
L
23
1
1a
1a
2 x
20
20
2
1a
3 x
2 x
3 x
4 x
4 x
7
60
61
3 x
23
60
Montaggio della stufa
Figura A (montaggio a destra) / Figura B (montaggio a
sinistra)
Il sensore termostato (5) deve essere sistemato sempre
anteriormente sulla stufa (lato ambiente). Il sensore ter-
mostato (5) e il tubo capillare (6) non dovranno assolutamente
essere collocati sullo scambiatore di calore e/o sulla mascheri-
na della stufa!
Soltanto per montaggio a sinistra
estrarre il sensore termostato (5) con molta cautela dai mor-
setti di fissaggio e applicare sul lato opposto – specularmente
– fino ad innnesto in posizione.
– Posizionare la stufa nel vano pianale.
– Innestare in posizione il sensore termostato (5) con la lamie-
ra schermante.
5
6
– Fissare l‘apparecchio con le 5 viti (3) 5,5 x 25 sui punti già
incisi agli angoli e anteriormente al centro del pianale. Rin-
forzare eventualmente la struttura pianale con listelli.
– Estrarre il puntalino di spinta (7) dal supporto (60) e da sotto
attraverso la boccola del supporto inserire e far scattare in
posizione nella valvola di sicurezza contro la fuoriuscita di
gas combusto (8).
3
60
7
8
