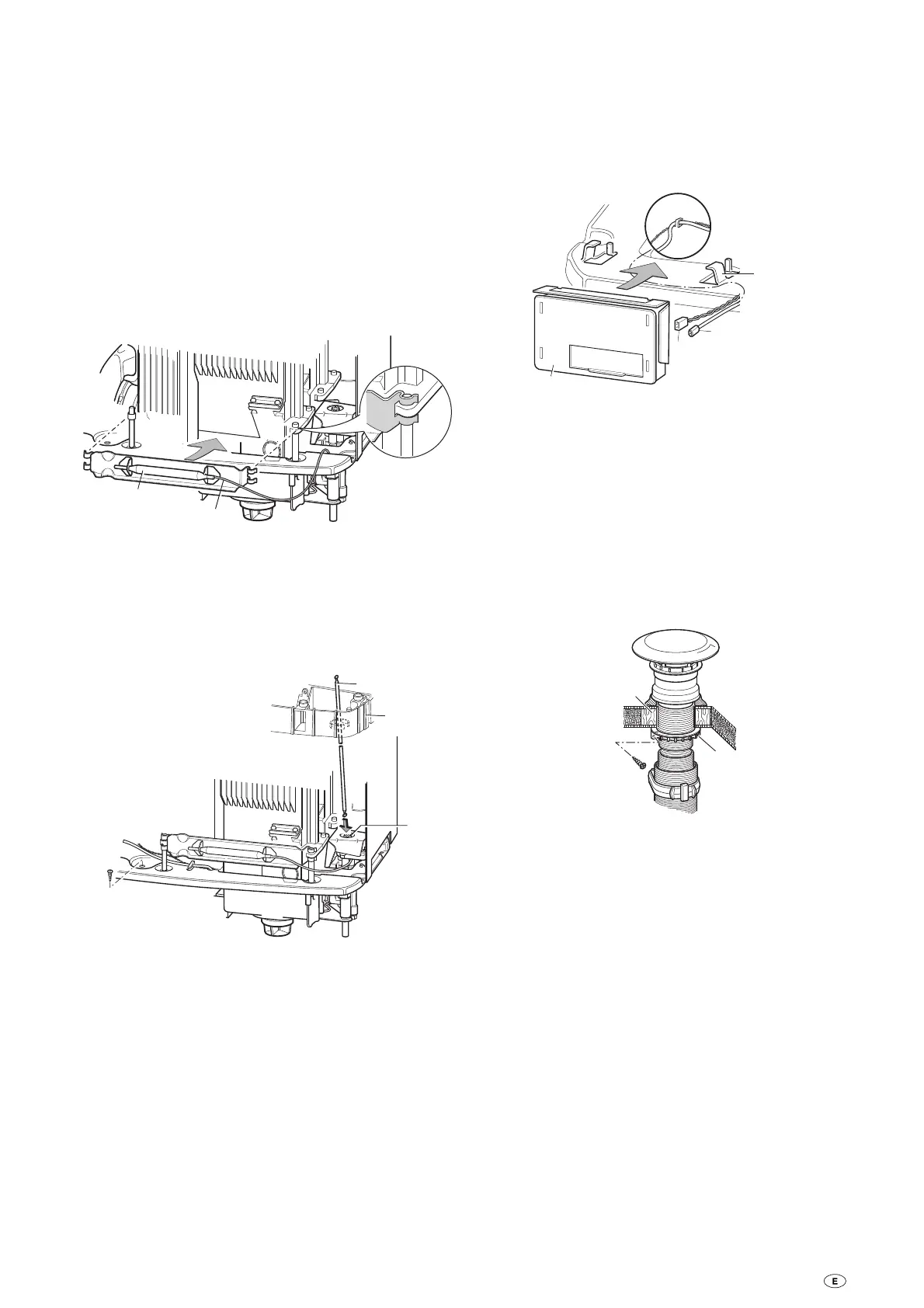

Montaje de la calefacción
Fig. A (montaje a la derecha) / Fig. B (montaje a la izquierda)
En sensor del termostato (5) debe estar siempre montado de-
lante en la calefacción (lado del compartimento). Bajo ningu-
na circunstancia el sensor del termostato (5) y el tubo capilar
(6) deben tocarse en el intercambiador de calor o el revesti-
miento de la calefacción, ni se doblarán.
Sólo para montaje a la izquierda
Retirar con precaución el sensor del termostato (5) en las
bridas de retención y colocarlo en el lado opuesto (invertido)
hasta que encaje.
– Colocar la calefacción en la escotadura del suelo.
– Encajar el sensor del termostato (5) con la chapa de protec-
tora sobre tornillos.
5
6
– Fije el dispositivo con 5 tornillos (3) 5,5 x 25 en los puntos
pre-perforados de las esquinas y en el centro de la parte
frontal. Reforzar la construcción del suelo en los puntos de
atornilladura, p. ej., mediante listones.
– Extraiga la varilla de presión (7) del soporte (60), páselo por
abajo a través de la boquilla del soporte y encájela en la vál-
vula de guardallamas (8).
3
60
7
8
Desmontaje / montaje encendido automático
– Para el montaje del tubo de gases de escape, retirar los en-
cendidos automáticos (9) del soporte
– Antes de montar los encendidos automáticos, comprobar el
asiento correcto de las conexiones de enchufe (11 + 12).
– Deslizar nuevamente el encendido automático hasta el tope
en las bridas (10).
10
11
12
9
13
Chimenea de gases de escape
Recortar la abertura de Ø 70 mm en una distancia media de
60 mm como mínimo respecto a las paredes laterales.
En caso de techos de doble cubierta, rellenar el espacio hue-
co con material resistente al calor adecuado (30) para reforzar
así el techo de modo que al apretar el racor no se deforme y
permanezca impermeable a la lluvia.
Introducir la chimenea desde arriba por el techo, apretar inte-
riormente con el anillo roscado (31) y asegurar el anillo rosca-
do con el tornillo (32).
31
30
32
La obturación se realiza con la junta de goma suministrada
sin más medios de obturación.
