Bedieningselementen / Ommanteling

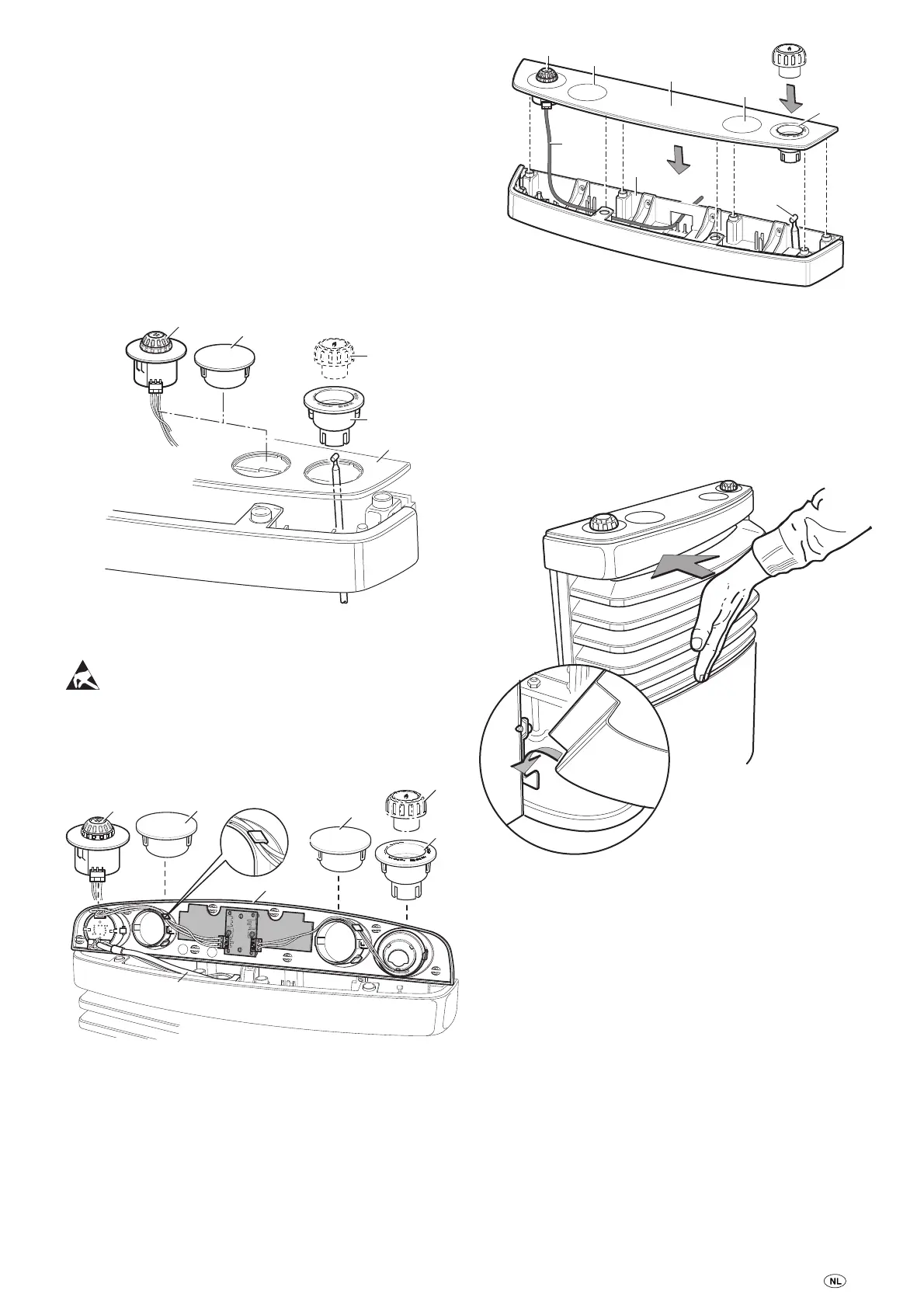

Bedieningselementen aanbrengen
De positie van de grijpbus (50) voor de bedieningsgreep (51 –
Gas) wordt door de montage van de verwarming bepaald
(rechtse of linkse montage). Het bedieningspaneel voor de
ventilator kan in elke vrije opening van de afdekking (62) ge-
monteerd worden.
Grijpbus (50) voor de bedieningsgreep (51 – gas) en het be-
dieningspaneel (22 – voor -ventilator TEB-3) in de uitsparingen
drukken (rechtse of linkse montage in acht nemen!). De stek-
ker van de ventilator op het bedieningspaneel steken.
Iedere vrije uitsparing van de afdekking (62) met afsluitdeksel
(63) sluiten.
0
1
2
3
4
5
62
50
51
63
22
Uitvoering met verlichting
Neem de ESD-voorschriften in acht!
De afdekking wordt met voorgemonteerde sensorelektronica
geleverd. De stekkers van de bedieningspanelen op de sen-
sorplaat in willekeurige volgorde insteken. De kabels op de
klembeugels vastmaken.
0
1
2
3
4
5
63
63
22
62
51
50
23
De verlichting wordt via de ventilator TEB-3 van spanning
voorzien.
Als het toestel zonder ventilator TEB-3 gebruikt wordt, moet
voor de verlichting een afzonderlijke 12 V-leiding (art.-nr.
30090-38100), van het beveiligde boordnet, gelegd worden
(rimpelfactor van de wisselspanning <1,2 Vss).
De afdekking (62) op de drager (60) steken en vastklikken.
Zorg ervoor, dat de kabels geen knikken vertonen en niet
ingeklemd worden.
De bedieningshendel (51 – gas) zo op de drukstang (7) steken,
dat de markering op „0” staat.
0
1
2
3
4
5
23
51
7
50
63
62
22
63
60
Afb. B
Plaat (65) in de uitsparing voor het kijkvenster van de omman-
teling (bij rechtse montage – links, bij linkse montage – rechts)
vastklemmen.
Ommanteling aanbrengen
Ommanteling onderaan inhangen (1), indraaien (2) tot de ver-
grendeling hoorbaar vastklikt. De stevige zitting controleren
door te trekken.
1
2
