Særlige informationer vedrørende
installationen
Apparatet og dets røggasføring skal principielt installeres såle-
des, at det til enhver tid er let tilgængeligt ved servicearbejder
og nemt kan af- og påmonteres.
Varmeovnens placering
Undersøg vha. installeringsskabelonen, om gulvudskæringen
til forbrændingsluftindsugningen skal være til højre eller ven-
stre. Forbrændingsluften må ikke tages fra køretøjets
kabine. Forbrændingsluften skal altid tilføres udefra.
Forbrændingsluftindsugningen må ikke ligge i hjulenes
stænkområde, ellers skal der monteres stænklapper.
Gulvudskæringen til apparatet skal anbringes således,
at der ikke kan trænge forurenet luft (udstødningsgas,
benzin- eller oliedampe) ind i køretøjet.
Der må ikke befinde sig nogen varmefølsomme
materialer under apparatet (lav en udskæring i
tæppet). Ved PVC-belægning kan der opstå en misfarvning
grundet opvarmningen af ovnens sokkel. Også ved køretøjets
undervogn i nærheden af forbrændingsluftindsugningen må
der ikke befinde sig brændbare / varmefølsomme materialer.

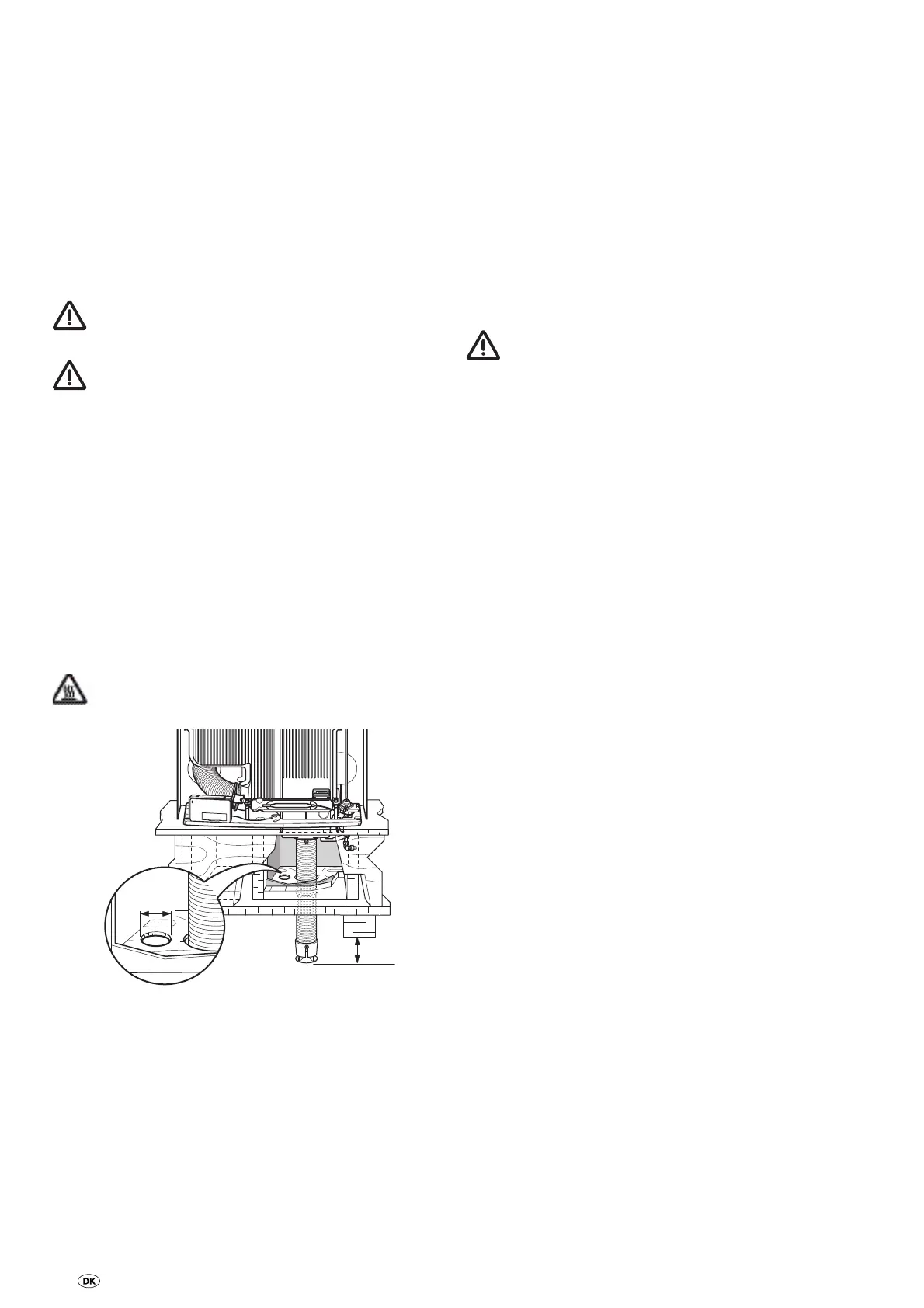

Bliver ovnen monteret på en sokkel, dobbeltbund eller
lignende, er det bydende nødvendigt at bruge indsug-
ningsforlængeren (art.-nr. 30030-04800, længde 50 cm).
Indsugningsforlængeren skal rage frit ud i luftstrømmen ca.
5 til 10 cm under det laveste punkt på køretøjet (bemærk
køretøjets frihøjde). Til S 5004 E / S 5004 E NL kræves der
2 indsugningsforlængere.
Soklen eller dobbeltbunden skal være tæt mod køretøjets ka-
bine og være fremstillet af ikke brændbart materiale eller have
en indvendig pladebeklædning. For at undgå en ansamling
af uforbrændt gas, skal soklen have en udluftning på
min. 2 cm² på det laveste punkt eller være åben nedad.
Ovnens beklædning bliver varm under brugen.
ca. 5 - 10 cm
2 cm²
Skorstenens placering
Ovnen må kun benyttes med en tagskorsten. Denne må
kun installeres lodret eller med maksimalt 15 graders
hældning!
Skorstenens placering skal vælges således, at denne altid lig-
ger i frit i luftstrømmen når ovnen kører. Tagopbygninger kan
påvirke ovnens funktion.
Producenten af køretøjet hhv. den der installerer ovnen skal
gennem forsøgskørsler finde en kombination af skorstens-
hætte/-forlænger alt efter installeringssituationen i køretøjet
og om nødvendigt afklare dette med Truma. Afhængig af kø-
retøjstypen og tagkonstruktionerne kan en skorstenshætte T2
(art.-nr. 30700-02) være nødvendig.
I givet fald skal der også installeres en AKV-skorstensforlæn-
ger (art.-nr. 30010-20800). Denne skal sikres med en skrue.
Et åbnet tagvindue / hævetag i nærheden af skorstenen
indebærer fare for, at der trænger røggas ind i køretøjet.
Derfor må skorstenen under ingen omstændigheder placeres
i nærheden af en åbning. Er dette ikke fuldstændigt muligt,
må ovnen kun benyttes med lukket tagvindue / hævetag.
For at gøre tydeligt opmærksom på dette skal installatøren
anbringe en mærkat (art.-nr. 30090-37100) godt synligt på
tagvinduet / hævetaget.
Elektrisk tilslutning
Tilslutning 12 V
Bliver der monteret en TEB-3 blæser eller en belysning til
betjeningsdelene, kræves der en 12 V-spændingsforsyning
(vekselspændingsbølgning <1,2 Vss).
Ovnen skal tilsluttes til køretøjets afsikrede elektriske
system (5 A).
Tilslutning 230 V ~, 50 Hz
Ved brug af en Truma TN-3 ventilator, kræves der en tilslut-
ning til et 230 V vekselstrømsnet og en ekstern betjeningsdel.
Sikkerhedsinformationer
Installation og reparation af ovnen må kun udføres af en
fagmand.
Sørg for, at strømtilførslen er afbrudt! Træk netstikket ud!
Installationen i køretøjer skal svare til de tekniske og admi-
nistrative bestemmelser i det pågældende anvendelsesland
(f.eks. EN 1648, VDE 0100-721). Nationale forskrifter og
regulativer skal overholdes.
