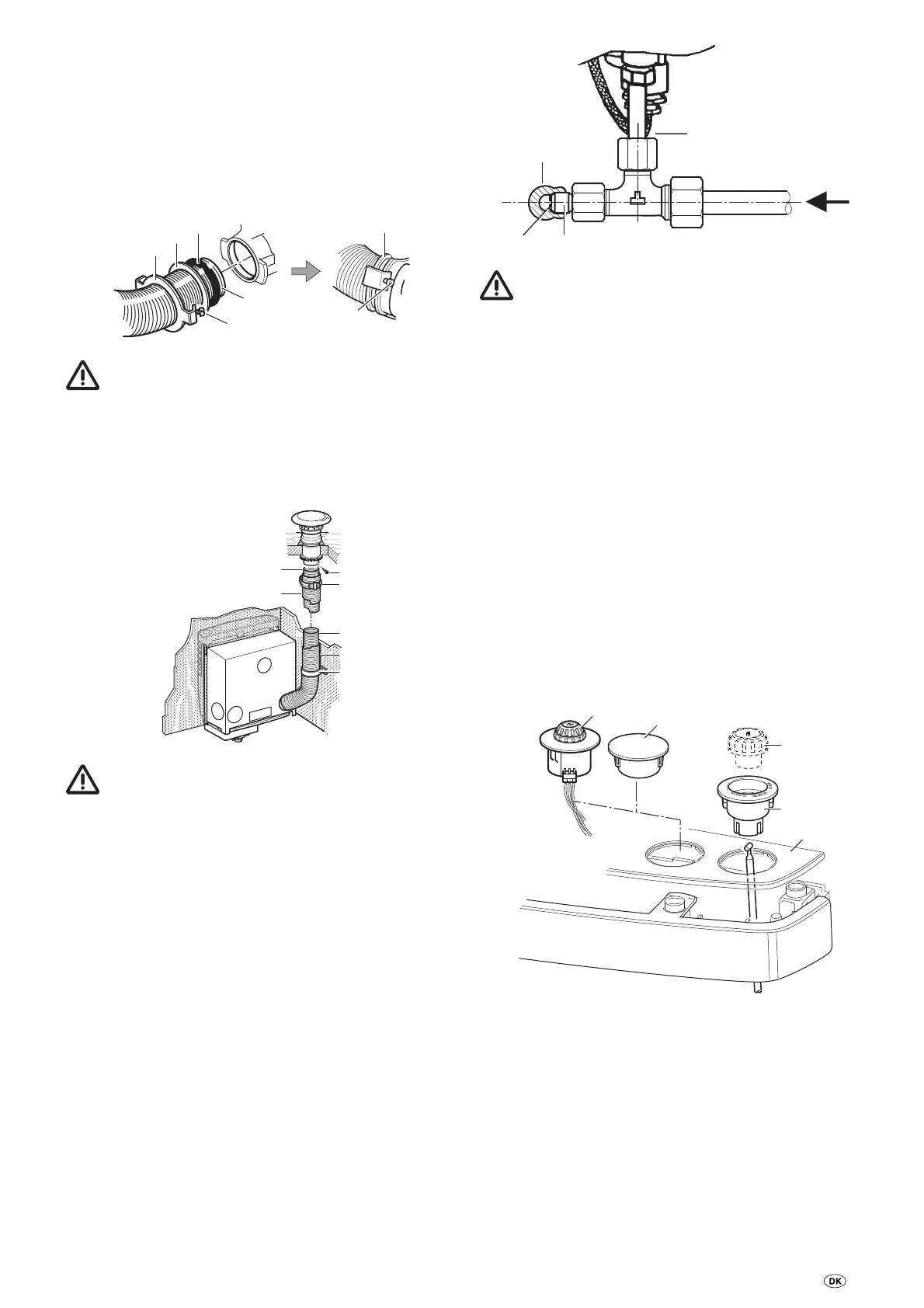

Tilslutning af skorstensrøret til ovnen
Skub tætningspladen (33 – kloen vender mod ovnens
skorstensstuds) ca. 3 cm på skorstensrøret (37). Skub tæt-
ningsringen (36) på. Udvid O-ringen (34) og skub den for-
sigtig over rørkanten og stik skorstensrøret til anslag ind i
skorstensstudsen.
Skub O-ringen, trykringen og tætningspladen frem til skor-
stensstudsen. Montér tætningspladen (33) ved at dreje på
skorstensstudsens holdere og spænd den godt fast med s kru-
en (35). Kontrollér om skorstensrøret sidder rigtigt fast.
34
36
33
35
37
33
35
Efter enhver afmontering skal der monteres en ny
O-ring (34).
Skub overrøret (38) på skorstensrøret (skal gå fra skorstenen
til installationskassens bagvæg).
Installér rørene på væggen med så få bøjninger som muligt.
Skub skorstensrøret (37) til anslag ind i skorstenen og sikre
det med en pladeskrue (39 – 3,5 x 16).
39
40
37
38
37
38
40
Skorstensrøret (37) med overrør (38) skal være fast, per-
manent og stigende monteret over hele længden med
flere spændebånd (40), da der ellers kan opstå en vandansam-
ling, som forhindrer røggassernes frie aftræk.
Gastilslutning
Figur A
Kontrollér inden installationen, at de lokale tilslutningsbetin-
gelser (gastype og tryk) stemmer overens med apparatets
indstilling (se typeskilt).
For at undgå tryktab, skal gasledningen udføres med et rør
(12 x 1 mm).
Gastilslutningen på apparatet sker med den vedlagte skæ-
ringsforskruning på studsen (52), 8 mm yderdiameter.
Trykmålestudsen (53) bliver tilsluttet via en T-reduktionsfor-
skruning (12 x 8 x 8 mm).
Skruen (54) kan åbnes ved tryktesten.
55
53
54
52
Gastilslutningsstudsen på ovnen må ikke bøjes!
Hold forsigtigt kontra på tilslutningsniplen med en nøg-
le når denne spændes!
Rørene skal trækkes således, at ovnen kan afmonteres igen
ved servicearbejder.
Kontrollér, at gasledningen er fri for snavs, spåner og lignende
inden ovnen tilsluttes!
Betjeningselementer / beklædning
Montering af betjeningselementer
Positionen af ringen (50) til betjeningshåndtaget (51 – gas) be-
stemmes af ovnens placering (højre- eller venstreinstallering).
Betjeningsdelene til ventilatoren kan installeres i enhver fri
åbning (62).
Tryk bøsningen (50) til betjeningshåndtaget (51 – gas) og
betjeningsdelen (22 – til TEB-3 blæseren) ind i udsparingerne
(bemærk højre- eller venstreinstallering!). Tilslut ventilatorstik-
ket på betjeningsdelen.
Luk alle frie udsparinger i afdækningen (62) med
lukkedæksler (63).
