Truma Trumatic E 2800 - Belangrijke Bedie- Ningsvoorschriften

Gebruiksaanwijzing
Voor ingebruikname die-
nen eerst de gebruiksaan-
wijzing en de „belangrijke
bedieningsvoorschriften“
te worden doorgenomen!
De eigenaar van het voertuig
is ervoor verantwoordelijk dat
het apparaat op correcte wij-
ze kan worden bediend.
De bij het apparaat geleverde
gele sticker met waarschu-
wingen voor de gebruiker
moet door de inbouwer of de
eigenaar van het voertuig op
een voor elke gebruiker dui-
delijk zichtbare plaats in het
voertuig worden aangebracht
(bijv. op de deur van de kle-
renkast). Als u deze sticker
niet hebt, moet u die bij
Truma aanvragen.

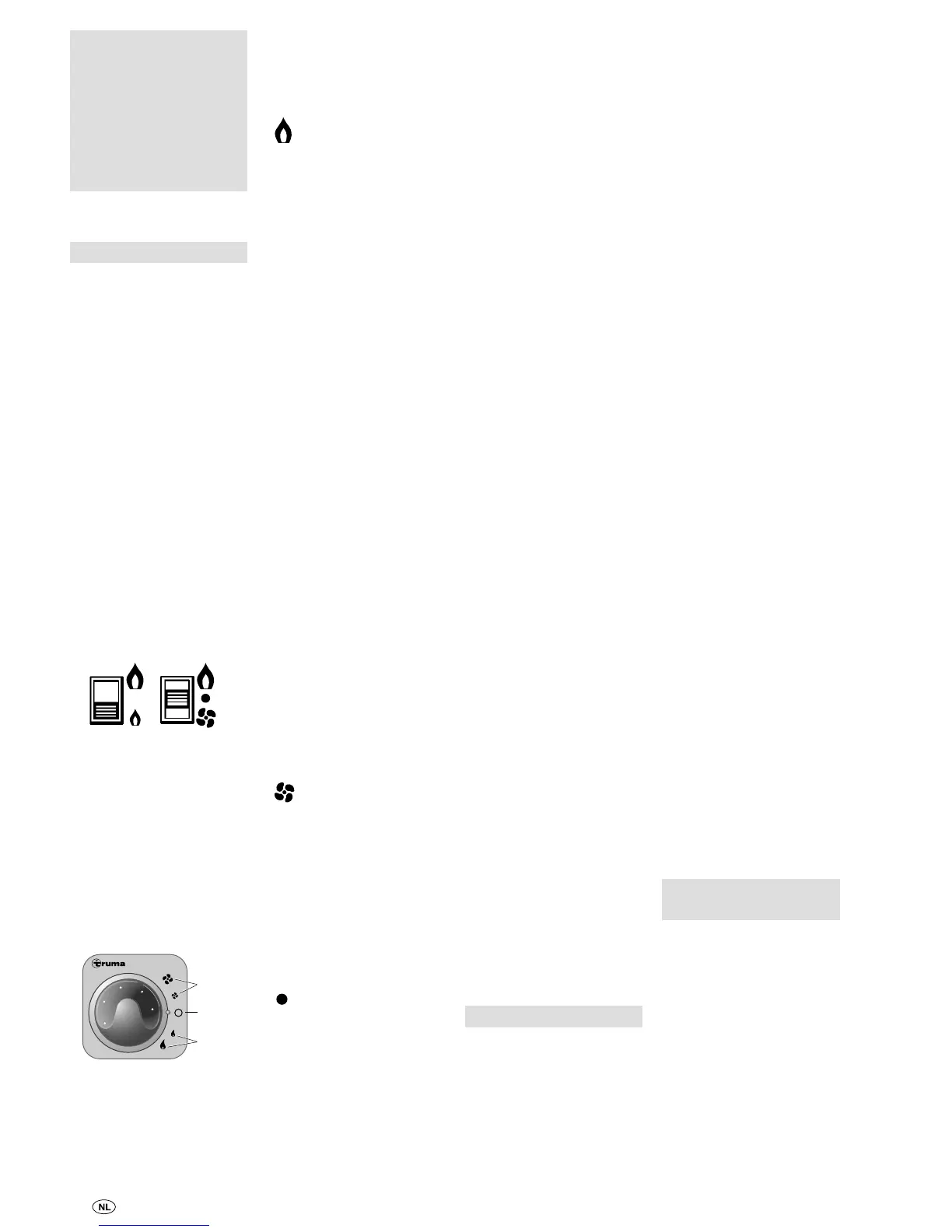

Bedieningselement
met schuifschakelaar
a = Schuifschakelaar
Verwarmen - Uit -
Ventilatie
b = Schuifschakelaar voor
volledige belasting (groot
vlammensymbool) en
gedeeltelijke last (klein
vlammensymbool)
Bedieningselement
met draaischakelaar
(leverbaar vanaf 08/2002)
c=Draaischakelaar
„Verwarmen“
Vollast (groot vlam
symbool) en
deellast (klein vlam
symbool)
d=Draaischakelaar „Uit“
Trumatic E
1
3
5
7
9
d
c
e
ab
e=Draaischakelaar
„Ventilatie“
Vollast (groot symbool)
Deellast (klein symbool)
Inbedrijf nemen
verwarmen
1. Schoorsteenafdekkap
afnemen.
2. Open de gasfles en de
snelsluitkraan in de gas-
toevoerleiding.
3. Gewenste ruimtetempera-
tuur met de draaiknop instel-
len.
4. Inschakelen van de verwar-
ming:
Bedieningselement met
schuifschakelaar:
Schakelaar (a) op verwarmen
en schakelaar (b) op het ge-
wenste vermogen zetten.
Bedieningselement met
draaischakelaar:
Draaischakelaar op het ge-
wenste vermogen (c) zetten.
Bij lage buitentemperatuur
verwarming op volle belasting
laten aanlopen.
Opmerking: De verwarming
Trumatic E is getest en toege-
laten voor gebruik, ook tij-
dens het rijden. De ventilator-
ondersteunde brander garan-
deert een perfect functione-
ren, ook bij extreme windom-
standigheden. Evtl. moeten
nationale beperkingen voor
het gebruik van vloeibare
gasapparatuur gedurende
het rijden in acht worden ge-
nomenen.
Inbedrijfname
ventilatie
Bedieningselement met
schuifschakelaar:
Schakelaar (a) op ventilatie en
schakelaar (b) op het gewens-
te vermogen zetten.
Bedieningselement met
draaischakelaar:
Draaischakelaar op het ge-
wenste vermogen (e) zetten.
Uitschakelen
Schuifschakelaar (a) resp.
draaischakelaar (d) in het
midden zetten. Wanneer de
verwarming na een verwar-
mingsfase wordt uitgescha-
keld, kan de ventilator vanwe-
ge het gebruik van de rest-
warmte nog nalopen.
Wanneer het apparaat gedu-
rende langere tijd niet wordt
gebruikt, de Schoorsteenaf-
dekkap erop plaatsen en het
snelsluitventiel in de gastoe-
voerleiding en de gasfles slui-
ten.
Groen controlelampje
„in werking”
(onder draaiknop)
Als het apparaat aanstaat
(verwarmen of ventilatie),
moet het groene controle-
lampje branden (de ventilator
werkt ). Brandt het controle-
lampje niet, moet u de even-
tuele (hoofd-) schakelaar con-
troleren. Gebruik hiervoor de
handleiding van de voertuig-
producent.
Bij het verwarmen, terwijl de
vlam brandt, verdubbelt de
lichtsterkte van het groene
controlelampje. Daarmee kan
ook het schakelpunt van dat
moment voor de ruimtetem-
peratuur worden vastgesteld.
Zekeringen
Afbeelding H4: De toestel-
lenbeveiliging (F1) is op de
elektronische regelplatine.
Belangrijke opmerking: De
fijnzekering mag enkel door
een bouwidentieke zekering
worden vervangen:
3,15 AT (traag) EN 60127-2-3
Rood controlelampje
„storing”
Bij een storing gaat het rode
controlelampje onafgebroken
branden. Mogelijke oorzaken
zijn: geen gastoevoer, onvol-
doende verbrandingslucht,
sterk vervuild beluchtings-
rotor, defecte zekering, enz.
De storing kunt u opheffen
door het apparaat eerst uit en
dan weer in te schakelen.
Knipperen duidt op een te
geringe of te hoge bedrijfs-
spanning voor de verwarming
(evtl. batterij opladen).
Bij storingen kunt u altijd bij
de Truma-Service-centrale in
Duitsland terecht, Telefoon:
(089) 4617-142. Voor andere
landen: zie internationale ser-
vice (pagina 57).
Accessoires
Afb. H6:
1. Voorschakelapparaat VG 2
- ten behoeve van verwarmin-
gen voor bestuurderscabines
van voertuigen voor het trans-
port van gevaarlijke stoffen
en tankwagens volgens ADR
(mag niet in combinatie met
een tijdschakelklok worden
gebruikt).
2. Buitenschakelaar AS
- voor het in- resp. uitschake-
len van de verwarming buiten
het voertuig, bijvoorbeeld bij
laadruimte-verwarmingen (le-
verbaar met 4 m of 10 m aan-
sluitkabel).
3. Akoestische storings-
melder ASM - geeft een
akoestisch signaal bij een
eventuele storing.
4. Tijdschakelklok ZUE
- t.b.v. het voorprogrammeren
van 3 inschakeltijden binnen
7 dagen, compl. met 4 m
aansluitkabel (geschikt voor
12 V en 24 V boordnet).
5. Voeler FF
- controleert de ruimtetempe-
ratuur, onafhankelijk van de
positie van het bedienings-
element (leverbaar met 4 m
of 10 m aansluitkabel).
6. Multi-contactdoos MSD
- voor het aansluiten van
meerdere accessoires (b.v.
tijdschakelklok en voeler).
Verlengkabel voor acces-
soires - Posities 1 - 6
met 4 m of 10 m (zonder
afbeelding).
7. Direktschakelaar DIS
- voor gebruik van de verwar-
ming, alleen in hoogste stand
zonder temperatuurregeling
(leverbaar met 4 m of 10 m
aansluitkabel. Vervangt het
bedieningselement.
Of direct-vaste tempera-
tuurschakelaar DFS
- voor gebruik van de
verwarming ingesteld op een
vast ingestelde temperatuur
(40°C - 70°C al naar gelang de
uitvoering). Vervangt het be-
dieningselement.
Alle elektrische accessoires
zijn voorzien van een stekker
en kunnen afzonderlijk wor-
den aangesloten.
Belangrijke bedie-
ningsvoorschriften
1. Indien de schoorsteen in de
buurt van een te openend
raam (resp. een dakraam) -
vooral onmiddellijk eronder -
werd geplaatst, moet dit gedu-
rende het bedrijf blijven geslo-
ten (zie waarschuwingsbord).
2. Regelmatig, vooral na lan-
ge reizen, moet worden ge-
controleerd of de gecombi-
neerde aan-/afvoerpijp niet is
beschadigd en of de aanslui-
tingen nog intact zijn. Dit
geldt ook voor het toestel zelf
en de schoorsteen.
31
Trumatic
E 2800, E 2800 A
E 4000, E 4000 A
Vloeibaargas-
verwarming met
elektronische sturing,
luchtverdeling en
thermostaat
