ПОЗНАКОМЬТЕСЬ СО
СВОИМ（TTS-55 PRO)(TTS-10 PRO)

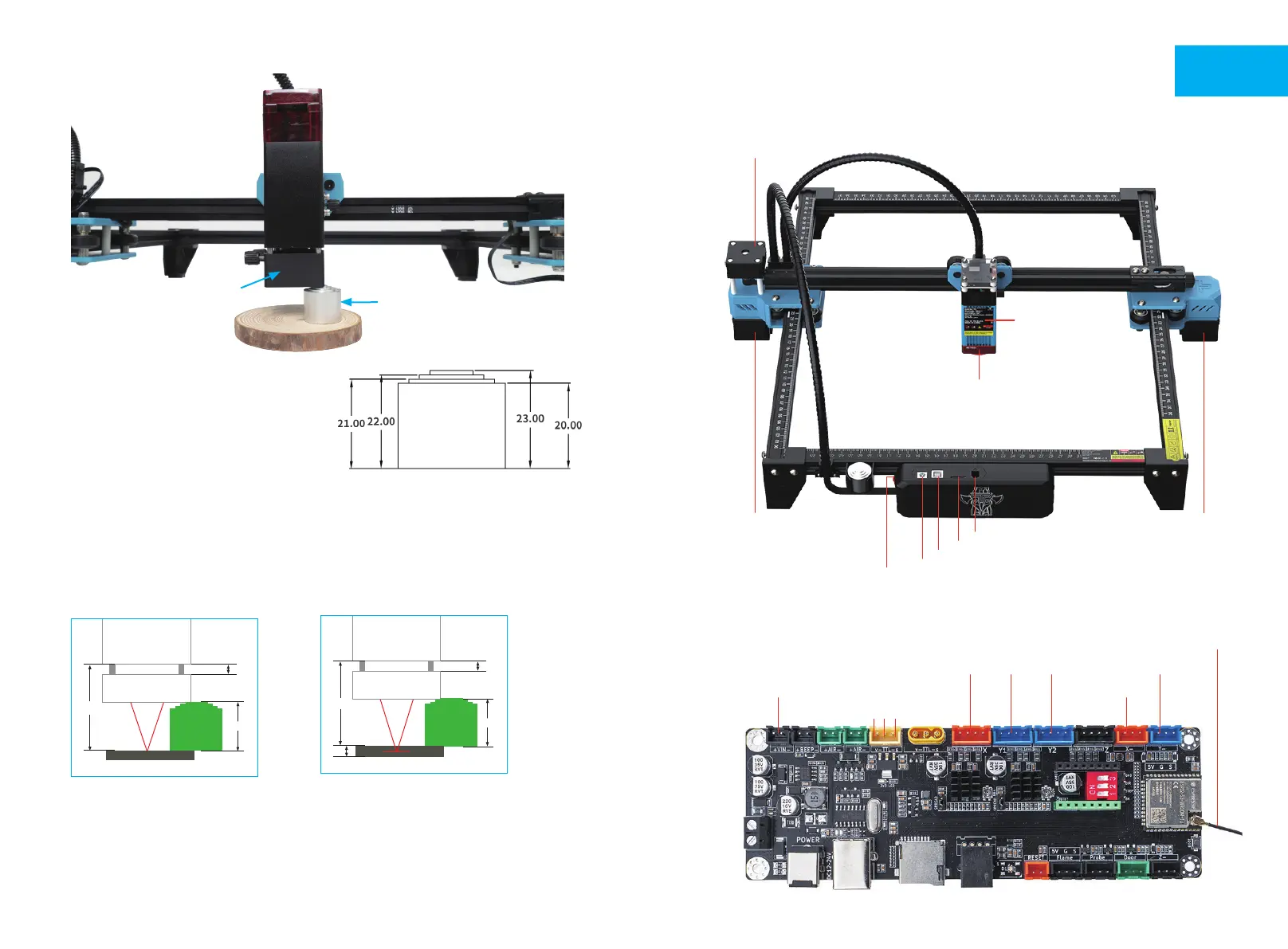

Введение в машину
Введение в материнскую плату
Антенна
(без доступа)
Вентиляторы
материнской платы
X мотор
Y1 мотор Y2 мотор
X концевой
выключатель
X концевой
выключатель
Лазерный модуль
V G S
Колонна с фиксированным фокусом
Регулировка фокуса перед гравировкой
Перед гравировкой необходимо отрегулировать фокус, фокус должен находиться на поверхности гравированного
объекта, высота колонны фиксированного фокуса составляет 23мм, можно использовать колонну фиксированный
фокус для вспомогательной регулировки, установить колонну между гравированным объектом и лазерным
модулем.Вращать подъемный модуль оси Z, чтобы лазерный модуль прикреплялся к колонне фиксированному фокусу ；
Лазерный модуль находится на расстоянии 50 мм от выгравированного объекта,блок регулировки
и гравированный объект удерживались расстояние на 23мм.
Регулировка фокуса перед резкой:(необходимо снять защитную крышку лазерного модуля)
резкой фокус должен находиться в середине разлома гравированного объекта, поэтому следует установить подходящий
фокус в соответствии с различной толщиной пластины.Вращать подъемного модуля по оси Z для более точной
регулировки.Например, объект составляет 2 мм, используя вторую ступень колонны с фиксированным фокусом,
лазерный модуль удерживается на 22 мм от гравированного объекта.
Объект 4 мм, используя третью ступень колонны с фиксированным фокусом, лазерный модуль удерживается на 21 мм от
гравированного объекта
TTS-10 PRO
Колонна с фиксированным фокусом
Лазерный модуль
Гравировальный объект
Блок регулировки
10 Вт лазерный модуль фиксированный фокус Введение
Резка
"Вырезать 2 мм" с использованием
2-й ступеньки
49.00
22.00
5.00
2.00
лазерный
модуль
Гравировальный объект
Блок регулировки
Гравировка
Блок регулировки
50.00
23.00
5.00
лазерный
модуль
Гравировальный объект
54
Х мотор
Y1 мотор
Лазерный щит
Переключатель
Порт питания
USB порт
TF разъем для карты
Порт дисплея
Лазерный модуль
Y2 Motor
