PAGE 15 OF 18 0316 IH-1036

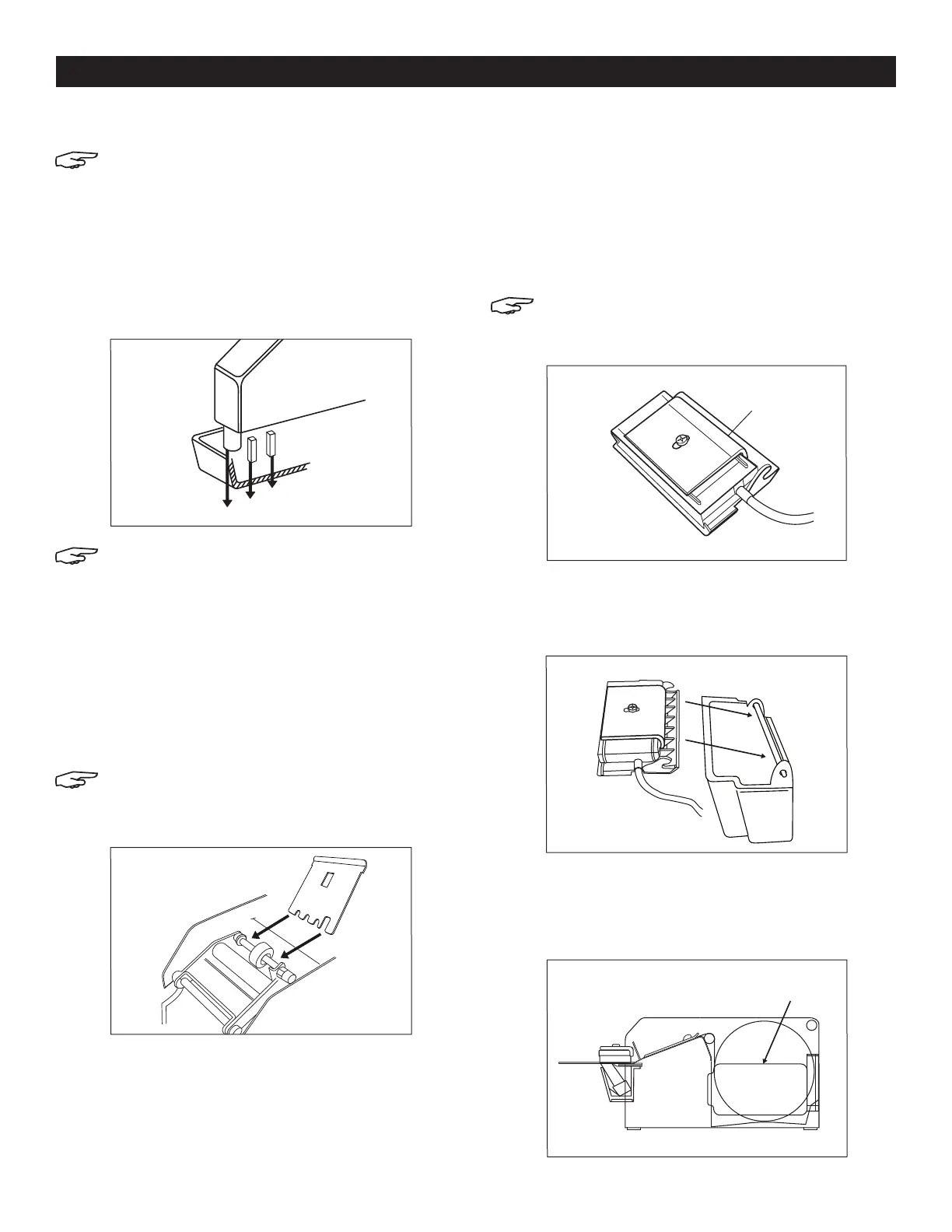

REMPLISSAGE DE LA BOUTEILLE D'EAU SUITE
REMARQUE: Si la bouteille n'est pas vide,
couvrez l'orifice de remplissage pour éviter les
déversements.
2. Remplissez la bouteille avec de l'eau propre.
Couvrez l’orifice de remplissage pour empêcher tout
déversement, retournez la bouteille et placez l'orifice
de remplissage sur la cheville correspondant au
niveau d'eau souhaité dans le réservoir d'eau.
(Voir Figure5)
REMARQUE: Réglage du niveau du réservoir:
Pour maintenir le niveau d'humidité optimal
pour le type de ruban que vous utilisez, placez
l'orifice de remplissage de la bouteille d'eau
sur l'une des trois chevilles correspondant au
niveau d’eau dans le réservoir d'eau.
INSTALLATION DU GUIDE DE PLAQUE SUPÉRIEURE
Avec le couvercle supérieur ouvert, glissez le guide de
papier supérieur sous la roue blanche.
REMARQUE: La bride doit être orientée vers le
haut et vers le compartiment à ruban.
(Voir Figure 6)
INSTALLATION DE L'ÉLÉMENT CHAUFFANT
SUPÉRIEUR
1. Pour les rubans de papier plus légers (calibre 60/70),
retirez le poids de l'élément chauffant supérieur. Pour
les rubans de papier plus lourds (calibre 70 et plus),
ajustez la vis et repositionnez le poids de façon à
ce que la partie pliée s'adapte sur le devant de
l'élément chauffant supérieur. (Voir Figure7)
REMARQUE: Les bourrages de papier sont
souvent causés par un poids n’ayant pas été
retiré.
2. Prenez l'ensemble de l'élément chauffant supérieur
et de poids et glissez les encoches sur l'arbre de
pivot du réservoir d'eau. (Voir Figure8)
CHARGEMENT DU ROULEAU DE RUBAN
1. Ajustez les plaques de guidage du rouleau selon la
largeur du ruban. (Voir Figure9)
Figure8
Plaques de guidage
Figure9
INSTRUCTIONS D'INSTALLATION SUITE
Poids
Figure7
MAX.
MED.
MIN.
Figure5
Figure6
