CONTINUACIÓN DE ENSAMBLE
2. Alinee el descansabrazos con los orificios en la parte
inferior del asiento. Use un tornillo de 1/4 x 1" (8) y
dos tornillos de 1/4 x 1½" (10) para fijarlo. Repita la
operación con el lado opuesto. (Vea Diagrama 2)
NOTA: Utilice la llave Allen para apretar todos
los tornillos.
3. Alinee el mecanismo con los orificios en la parte
inferior del asiento acojinado con la perilla de
tensión volteando hacia la parte frontal del asiento.
Use cuatro tornillos de 1/4 x 1" (8) para fijarlo.
(Vea Diagrama 3)
4. Alinee la placa de instalación del respaldo con los
orificios en la parte inferior del asiento acojinado.
Use cuatro tornillos de 1/4 x 1¼" (9) para fijarlo.
(Vea Diagrama 4)

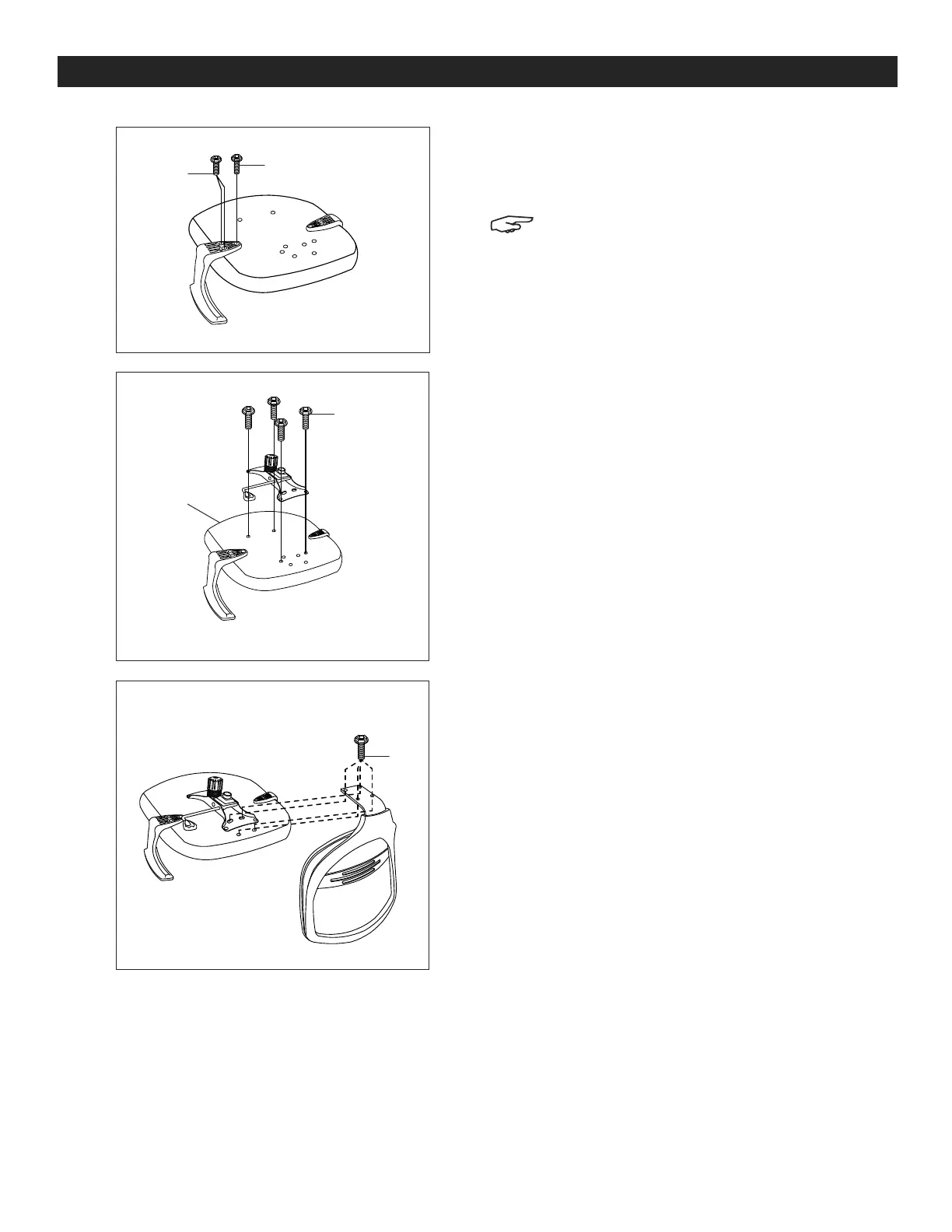

Diagrama 2
Diagrama 3
Diagrama 4
10
8
8
9
Frontal del
asiento
