MANTENIMIENTO DE PERSONAL AUTORIZADO
EXTRACCIÓN DE LA VÁLVULA DE SOLENOIDE (MODELO CLEAN & RESTORE)
1 Vacíe el depósito de la solución y de recuperación e incline la máquina hacia el lado.
2 Ver la Figura 8. Extraiga los (2) tornillos (A).
3 Incline la máquina hacia atrás erguida, agarre el manillar del operario (1) y presione para inclinar el conjunto de depósito de recuperación /
solución hacia atrás.
4 Desconecte los cables de la válvula de solenoide (2). NOTA: Anote sus puntos de conexión para el nuevo montaje.
5 Ver la Figura 10. Incline la máquina hacia atrás sobre su lado y desconecte la manguera de solución (A) de la bomba de solución.
6 Desconecte el conector del tubo (B) y retire el codo (C).
7 Extraiga los (2) tornillos (D) y, a continuación, retire el conjunto de boquilla de la máquina. Ahora, la válvula de solenoide (E) puede
desmontarse fácilmente del conjunto de boquilla.
8 Siga las instrucciones anteriores en el orden inverso para instalar la válvula de solenoide.

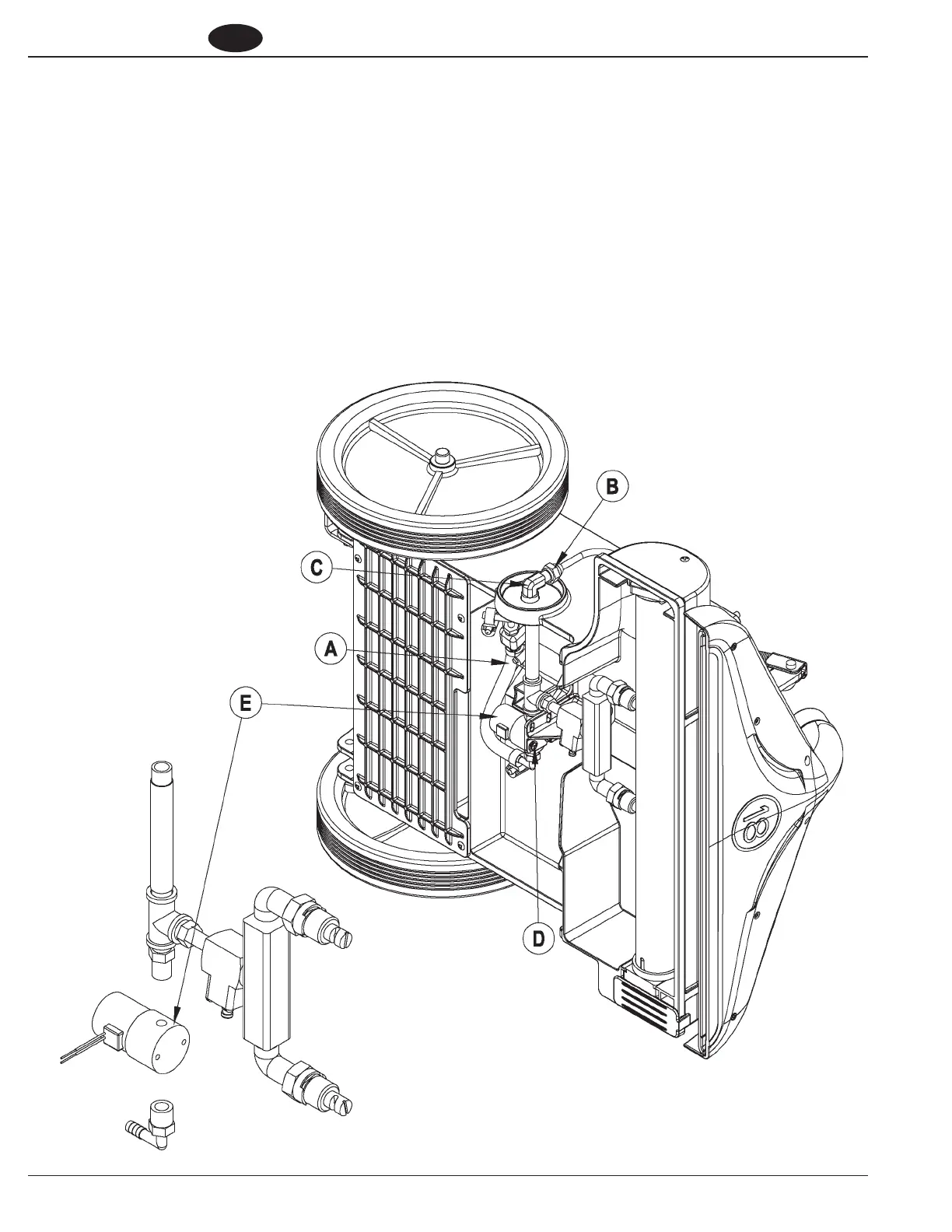

FIGURA 10
