MAINTENANCE PAR LE PERSONNEL AUTORISE
RETRAIT DE LA POMPE DE SOLUTION
1 Vidangez les réservoirs de récupération et de solution et faites basculer la machine sur le côté.
2 Voir Figure 8. Retirez les (2) vis (A) et déconnectez les deux tuyaux de solution inférieurs (B) de la pompe de solution.
3 Remettez la machine en position droite, attrapez la poignée de l’utilisateur (1) et appuyez dessus pour faire rebasculer l’ensemble du réservoir
de solution/récupération.

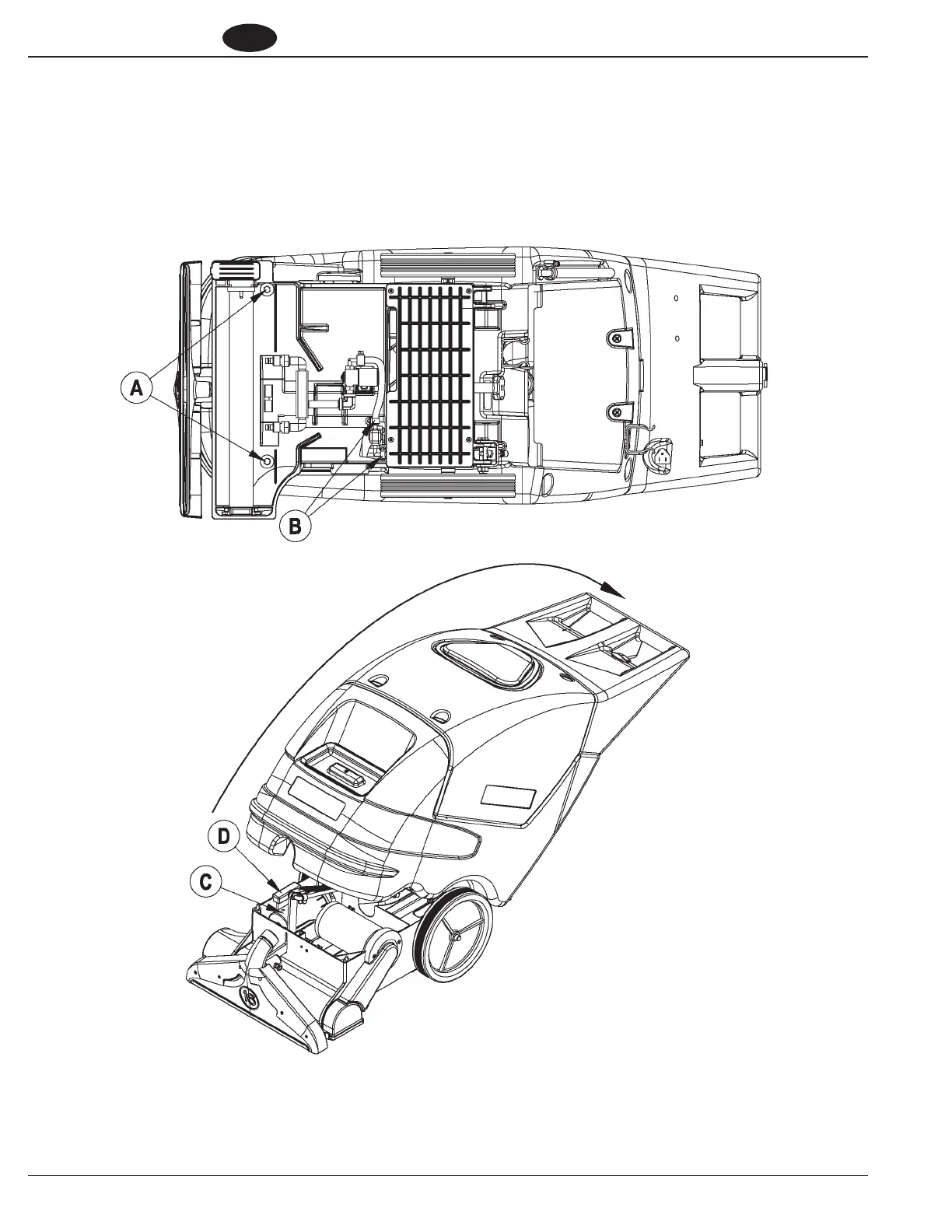

VUE DE LA MACHINE PAR EN-DESSOUS
4 Déconnectez le tuyau de solution supérieur et les connecteurs de câblage de la pompe. Vous pouvez maintenant soulever la pompe (C) et la
retirer de la base. REMARQUE : Souvenez-vous de l’orientation des fi xations de la pompe (D) pour pouvoir les réassembler. Souvenez-vous
des points de raccordement du câblage afi n de pouvoir les réassembler.
5 Pour installer la pompe, suivez les étapes ci-dessus en sens inverse.
FIGURE 8
