ESPAÑOL / B-17
FORM NO. 56041707 - Agitator
™
16 / 18 Clean & Restore - B-17
ES
MANTENIMIENTO DE PERSONAL AUTORIZADO
SUSTITUCIÓN DE LA CORREA DE TRACCIÓN DEL CEPILLO
1 Vacíe el depósito de la solución y de recuperación e incline la máquina hacia el lado.
2 Ver la Figura 8. Extraiga los (2) tornillos (A).
3 Incline la máquina hacia atrás erguida, agarre el manillar del operario (1) y presione para inclinar el conjunto de depósito de recuperación /
solución hacia atrás.
4 Ver la Figura 12. Extraiga los (3) tornillos (A) y, a continuación, retire el protector de correa (B).
5 Retire la correa de la polea del motor.
6 Consulte la sección Extracción del cepillo para extraer el cepillo de la máquina.

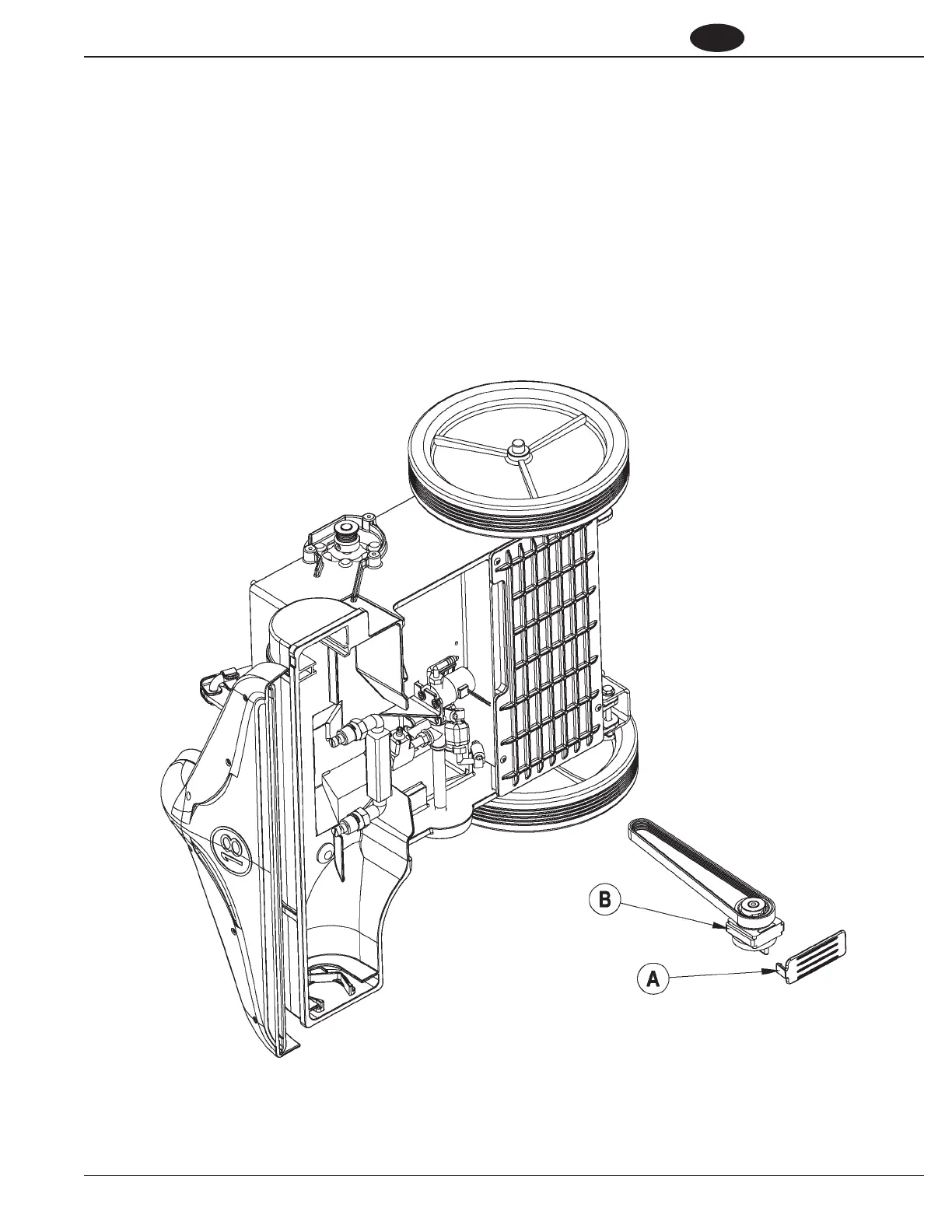

7 Ver la Figura 13. Extraiga la cubierta de la polea (A) y, a continuación, deslice el bloque de polea y la correa (B) fuera de la parte inferior del
contenedor de base.
8 Siga las instrucciones anteriores en el orden inverso para instalar la correa. NOTA: Consulte la hoja de instrucciones 56040906 para obtener
las instrucciones de instalación de la correa.
FIGURA 13
